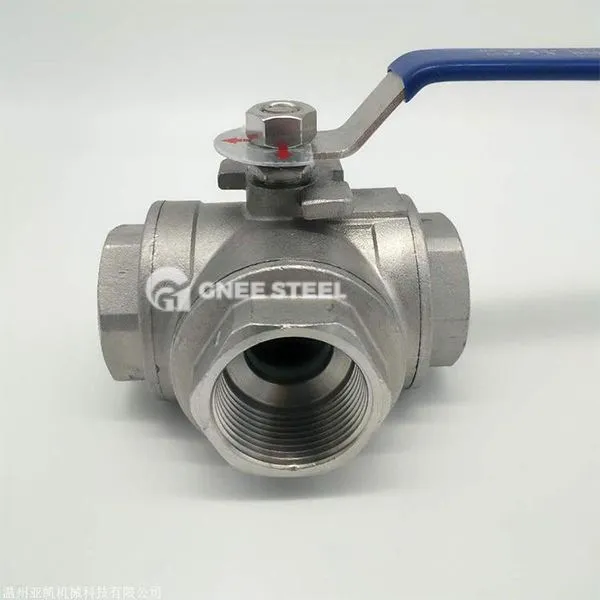

3-Wege T-Port-Ballventil

Drei-Wege-T-Typ-Kugelventil ist ein Ventil, das Flüssigkeitsumleitung, Konfluenz oder Durchflussrichtung zwischen drei Rohrleitungen durch Drehen der Kugel mit einem T-förmigen Kanal umschaltet.

‌CORE STRUKTUR ‌

‌Valve Body ‌Ball‌: Eingebaute T-förmige durch das Loch, rotierendes 90 Grad kann den Flüssigkeitsweg verändern (z. B. das Einlassmedium auf zwei Auslässe ablenken oder verschiedene Strömungsrichtungen schalten); ‌Drive Device ‌: normalerweise mit pneumatischen Aktuatoren (Zylinder, Kolben) ausgestattet, was die automatische Steuerung unterstützt; ‌Saling -Komponenten ‌: Das elastische Ventilsitz kooperiert mit der Präzisionskugel, um mittelgroße Leckagen zu verhindern.

• Arbeitsdruck (pn): 1. 6-4. 0 MPA
• Hauptmaterialien: Kohlenstoffstahl, Edelstahl, geschmiedeter Stahl, Legierung, Duplex Edelstahl, Titanium
• Körper: WCB/CF8/CF8M/CF3/CF3M/MEHR
• Ball: 2CR13/15CRMO/25CR2MOV/304/304L/316/316L
• STEM: 2CR13/15CRMO/25CR2MOV/304/304L/316/316L
• Siegel: ptfe/rptfe/ppl/peek/graphit
• Port: DN 15- DN800
• Flansch: Din Pn 16-40, ANSI 150LB -900 lb, jis10k/20k
• Standard: Din 2543-2545/DIN 2501
• Test: DIN 3230/EN 12266
• Medium: Wasser, Öl, Dampf, verflüssigtes Gas
• Temp .: -29 ºC --150 ºC
• Betrieb: Handbuchhebel, Wurmgetriebe, pneumatisch, elektrisch



3-Wege T-Port-Ballventil



Anwendungs- und Problemlösung

• Chemische und Erdölindustrie

Anwendung: Kontrolle der Reaktionsrohstoffumleitung, Mischung mit fertigen Öl und korrosivem Mitteltransport;

Problemlösung: Erkennen Sie Multi-Process-Umschaltungen, vermeiden Sie die kontaminierte Medien und verbessern Sie die Produktionskontinuität.

• Pharma- und Lebensmittelindustrie

Anwendung: Verpackung von Sanitärflüssigkeiten (wie flüssigen Medikamenten und Getränken) und Durchflusskontrolle in sterilen Umgebungen;

Problemlösung: Reduzieren Sie die Rückstände durch ein reibungsloses Flow -Kanal -Design, um die Anforderungen an die GMP -Zertifizierungsanforderungen zu erfüllen.

• Energie- und Umweltschutzindustrie

Anwendung: Umleitung von Erdgaspipeline, Abwasserbehandlungssystem Konfluenzkontrolle;

Problemlösung: Passen Sie sich an Medium an, das Partikel oder viskose Medien enthält, um zu verhindern, dass Klappenkörper verstopft und abnimmt.

• Automatische Produktionslinie

Anwendung: Integrieren in das SPS -System, um Flüssigkeitsumschaltungen remote zu steuern (z. B. Kühlmittelzirkulation in der Automobilherstellung);

Problemlösung: Reduzieren Sie die manuelle Intervention und verringern Sie das Risiko von Betriebsfehlern.

Unterschied zum L-Typ-Ballventil

• ‌Flow Channel -Funktionsunterschied ‌

‌T-type
‌L-type

• ‌Application Szenario Fokus ‌

‌T-Typ: Geeignet für komplexe Systeme, die eine multi-direkte Durchflussregelung erfordern (z. B. Mischmaterial für chemischer Reaktionsturm);
‌L-type

• ‌Strukturales Designunterschied ‌

‌T-Typ Sphäre
‌L-Typ-Sphäre
