Anti -statische Ballventilbeschreibung
Antistatisches Ballventil ist ein spezielles Ventil, das für brennbare und explosive Medien über den Ventilstiel, den Ball und den Ventilkörper zwischen dem leitenden Gerät eingerichtet ist, um einen Pfad mit niedrigem Widerstand zu bilden (normalerweise der erforderliche Widerstandswert<10Ω), timely export of friction-generated static charge, to avoid the risk of explosion caused by static electricity build-up.
Strukturdesign
- Statische Stromleitungsstruktur
Leitfähige Feder + Stahlkugelbaugruppe: Feder und Metallkugel sind in den Kontaktpunkt des Ventilstiels und des Balls, des Ventilstamms und des Ventilkörpers eingebettet, wobei der elektrostatische Leitungsweg . bildet
Antistatische Testanforderungen: Leitfähiger Pfadwiderstand unter 10 bis 12 V DC-Spannung (GB/T 12237 Standard) .
- Doppelversiegelungssystem
Weichversiegelung: PTFE oder verstärkte PTFE -Versiegelung wird im normalen Betriebszustand verwendet, um keine Leckage . zu erreichen
Backup für Hardsiegel: Nachdem das Softsiegel im Feuer ausgebrannt ist, passt die Metalldichtungsfläche (E . G . Edelstahl) automatisch dazu, ein Notfallsiegel .} zu bilden
- Brandschutzstruktur
Niedriger montierter Stamm: Verhindern
Graphit -Metall -Wickeldichtung: Im Anschluss des Ventilkörper
Anti -statische Ballventilspezifikation
Spezifikation
| Artikel | Umfang |
|---|---|
| Nenndurchmesser | Dn 8- dn500 (gemeinsamer dn 15- dn300) |
| Druckbewertung | Pn 16- pn100 (oder Klasse 150-600 lb) |
| Temperaturbereich | -20 Grad zu +300 Grad (Hardsiegel bis 450 Grad) |
| Antriebsmethode | Handbuch, Wurmgetriebe, pneumatisch, elektrisch |
Material
| Teile | Material |
|---|---|
| Ventilkörper/Motorhaube | Forged Stahl (A216 WCB), Edelstahl (304/316/316L), Duplexstahl (2205) |
| Ball/Stiel | Edelstahl (SUS304/316L), fälliger gehärter (verstärkter Verschleißfestigkeit) |
| Versiegelungsmaterial | Weichsiegel: PTFE/RPTFE/PEEK Hartsiegel: Edelstahl + Wolframkarbidbeschichtung |
| Statische Komponenten | Feder: Edelstahl; Leitkugel: Kupferlegierung oder Edelstahl |
Herstellungsstandards und Testanforderungen
- Design- und Fertigungsstandards
Haushalt: GB/T 12237 (Petrochemische Ventile), Hg/T 20592 (chemische Flanschstandards) .
International: API 607 (Feuerwiderstandstest), API 6D (Spezifikation der Pipelineventil) .
- Obligatorische Testelemente
Elektrostatischer Leitfähigkeitstest: Stamm-Ball-Körper-Widerstand weniger als 10 Ω unter 12 V dc .
Feuerwiderstandstest: Simulieren Sie die Verbrennung 30 Minuten (760 Grad) gemäß API 607, und die Versiegelungsleckage ist nach dem Test . bis zum Standard.
Versiegelungstest: Luft/Wasserdruckversiegelungstest bei Raumtemperatur und hohe Temperatur (GB/T 13927) .
Entfettungsbehandlung: Sauerstoffmedienventile müssen streng entfettet werden, Restöl weniger als 125 mg/m² .

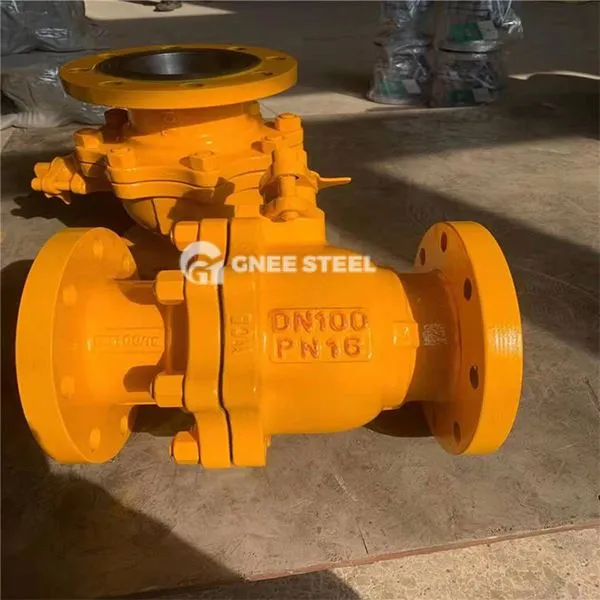

Anti -Statik -Kugelventil
Vorteile
- An sich sicher
Beseitigen Sie das Risiko einer statischen Detonation, explosionssicherer Note erfüllt den Ex D IIB T4 Standard .
- Notfallschutz
Das Hardsiegel wird automatisch im Feuer aktiviert, wodurch das Medium verhindern wird, und erweitert den Unfall .
- Langes Leben
Das harte Siegel ist resistent gegen Partikelfeuer, mit einer Aktionsdauer von größer als 100, 000 Times .
- Einfache Wartung
Das modulare Design unterstützt den schnellen Austausch von Robben .
Anwendungen
| Industrial | Applikationen | Funcation |
|---|---|---|
| Petrochemikalien | Pipelines für verflüssige Gase, Olefine, Benzol usw. . | Verhindern Sie die statische Zündung explosiver Medien |
| Erdgasübertragung und Verteilung | Gate -Stationen, Reglerstationen, Speicherdepots | Notfallausfall im Falle von Brand, um das Rohrnetz zu schützen |
| Chemische Apotheke | Lösungsmittelabgabe, Reaktor -Feed | Vermeiden Sie statische Elektrizität, die Präzisionsprozesse stört |
| Eisen- und Stahlmetallurgie | Sauerstoffwesen (entfettet werden) | Beseitigen Sie das Risiko von Zünd- und Explosion, Reinheitsschutz |
| Luft- und Raumfahrt | Kraftstofffüllungssystem | Doppelschutz gegen Explosion + Verschmutzung |
Antistatische Kugelventile durch die leitfähige Struktur + Doppelversiegelungstechnologie, brennbare und explosive Medienkontrolle des Sicherheitskerns in den Petrochemikalien, Gas und anderen Bereichen, um die Rolle einer Schlüsselbarriere zur Verhinderung von Unfällen zu übernehmen
