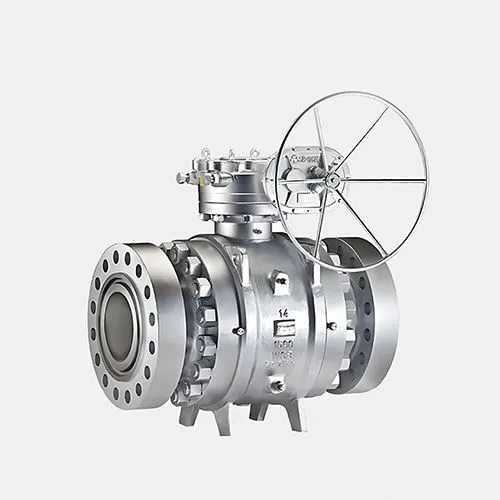

Der Zapfenkugelhahn aus Stahlguss ist eine Art Kugelhahn mit einer festen Kugel. Die Kugel wird durch obere und untere Zapfen (Stützwellen) gesichert und verschiebt sich nicht aufgrund des Flüssigkeitsdrucks. Durch diese Konstruktion hält der Zapfenkugelhahn höheren Drücken stand und verringert den Verschleiß der Ventilsitze, sodass er für Anwendungen mit hohem Druck, großem Durchmesser und hohen Temperaturen geeignet ist. Zapfenkugelhähne werden häufig in Industriebereichen wie Öl, Erdgas, Chemie, Metallurgie und Energieerzeugung eingesetzt.
Spezifikation
Maximaler Arbeitsdruck: Bis zu 414 bar (6000 psig)
Betriebstemperaturbereich: -17 Grad bis 232 Grad (0 Grad F bis 450 Grad F)
„Feste Kugel für bidirektionale Abdichtung“.
Trunnion-Montierte Kugel: Verhindert das Herausplatzen der Kugel
Automatische Sitzvorspannungsabdichtung
Niedriges Betriebsdrehmoment
Blowout-Proof Stem Design
„Griff zeigt Fließrichtung an“.
Präzise Griffpositionierung
Grifffarboptionen verfügbar
Pneumatische oder elektrische Antriebe verfügbar
Montageplatten verfügbar
Jedes Ventil wird einer Dichtheitsprüfung mit Stickstoff bei maximalem Arbeitsdruck unterzogen. Bei Drücken über 6000 psig wird der Test bei 6000 psig durchgeführt.
„Kompaktes Design mit maximaler Durchflusseffizienz“.
2-Wege- oder 3-Wege-Flusswege
Federbelasteter Sitz: Gewährleistet leckagesichere Integrität sowohl in Nieder-- als auch in Hochdrucksystemen und reduziert den durch Druckschwankungen verursachten Sitzverschleiß.
Größenbereich und Druckklasse
Größe von 2" bis 48" (DN50-DN1200)
Druck von 150LBS bis 2500LBS (PN10-PN420)
Designstandards
Design/Herstellung gemäß den Standards
API 6D; ASME B16.34; DIN 3357; EN 13709; GB/T12237; BS5351
Face-to-Face-Länge (Abmessung) gemäß den Standards
ASME B16.10; EN 558-1 Gr. 14 (DIN 3202-F4); DIN 3202-F5; DIN 3202-F7; BS5163
Flanschabmessungen gemäß den Normen
ASME B16.5; EN 1092-1; BS4504; DIN2501;
Mit Flansch nach ASME B16.5 (2" ~ 24") und ASME B16.47 Serie A / B (26" und höher)
Stumpfschweißenden gemäß den Standards ASME B16.11; EN12982; GB/T 12224
Prüfung nach Norm
API 598; API 6D; EN 12266-1; EN 1074-1; ISO5208
Baumaterialien
Allgemeiner Kohlenstoffgussstahl
A216 WCB (WCC, WCA), GP240GH (1.0619/GS-C25),
Kohlenstoffstahl mit niedriger Temperatur (LTCS), LCB (LCC, LCA), GS-CK25
Legierter Stahl:
A352 LC1/LC2/LC2-1/LC3/LC4/LC9/, A743 CA6NM
GS-CK16 GS-CK24 GS-10Ni6 GS-10ni14
Hochtemperaturstahl (Chrom-Molybdän)/legierter Stahl:
A217 WC1/ WC6/ WC9/C5/C12/C12A,
GS-22Mo4/ G20Mo5 (1.5419); GS-17CrMo55/ G17CrMo5-5 (1.7357)
Austenitischer Edelstahl/legierter Stahl:
UNS S30400 (S30403) (S30409), A351 CF8/CF3/CF10
G-X6CrNi189/ GX5CrNi19-10(1.4308)
UNS S31600 (S31603) (S31609), A351 CF8M/CF3M/CF10M
GX5CrNiMo19-11-2/G-X6CrNiMo18.10 (1.4408)
UNS S34700 (S34709), A351 CF8C
G-X5CrNiNb189/GX5CrNiNb19-11(1.4552)
AISI316Ti; X6CrNiNo17122/ X6CrNiMoTi17-12-2(1.4571)
LEGIERUNG 20# / UNS N08020, A351 CN7M
Ferritischer-Austenitischer / Duplex- / Superduplex-Edelstahl:
UNS S31803 /S32205 (Duplex2205), A890/A995 GR.4A (J92205) /A351 CD3MN
UNS S32750 (Super Duplex2507), A890/A995 GR.5A / A351 CE8MN (CD4MCu)
UNS S32760, A890/A995 GR.6A (CD3MWCuN)
Andere Materialien
Monel 400 / UNS N04400 ASTM B564-N04400 / A494 M35-1
Nickellegierung 904L / UNS N08904
Inconel 625 /UNS N06625 /ASTM B564-N06625 /ASTM A494-CW6MC
Inconel 825 /UNS N08825 /ASTM B564-N08825 /A494 CU5MCuC
MESSING C36000/ Bronze / Aluminiumbronze ASTM B62 UNS C83600, ASTM B148 C95800/
Merkmale von Zapfenkugelhähnen aus Stahlguss
Bidirektionale Abdichtung
Entworfen mit federbelasteten Sitzen oder schwimmenden Sitzen, um eine bidirektionale Abdichtung zu gewährleisten und unabhängig von der Strömungsrichtung keine Leckage zu erreichen.
Niedriges Betriebsdrehmoment
Die Kugel wird durch obere und untere Zapfen befestigt, was zu einem geringen Betätigungsdrehmoment führt und die Kombination mit elektrischen oder pneumatischen Antrieben erleichtert.
Geeignet für Anwendungen mit hohem-Druck und großem-Durchmesser
Das zapfenmontierte Design eignet sich besonders für Anwendungen mit hohem{1}Druck und großem{2}Durchmesser.
Reduzierter Sitzverschleiß
Die feste Kugelkonstruktion verhindert eine durch Flüssigkeitsdruck verursachte Verschiebung und minimiert so Sitzerosion und Verschleiß.
Feuer-sicheres und antistatisches-Design
Ausgestattet mit Metall- oder Graphitdichtungen zur Erfüllung der Brandschutzanforderungen und mit leitfähigen Strukturen zur Verhinderung statischer Aufladung.
Hohe Haltbarkeit
Hergestellt aus hochwertigen Materialien, die hohen Temperaturen, hohem Druck und korrosiven Medien standhalten.
Selbstreinigungsfunktion-
Das spezielle Dichtungsdesign ermöglicht eine Selbstreinigung der Dichtungsflächen-und verhindert so effektiv die Ansammlung von Partikeln oder Verunreinigungen.
GNEE Gussstahlzapfen-Kugelhahn zu verkaufen
