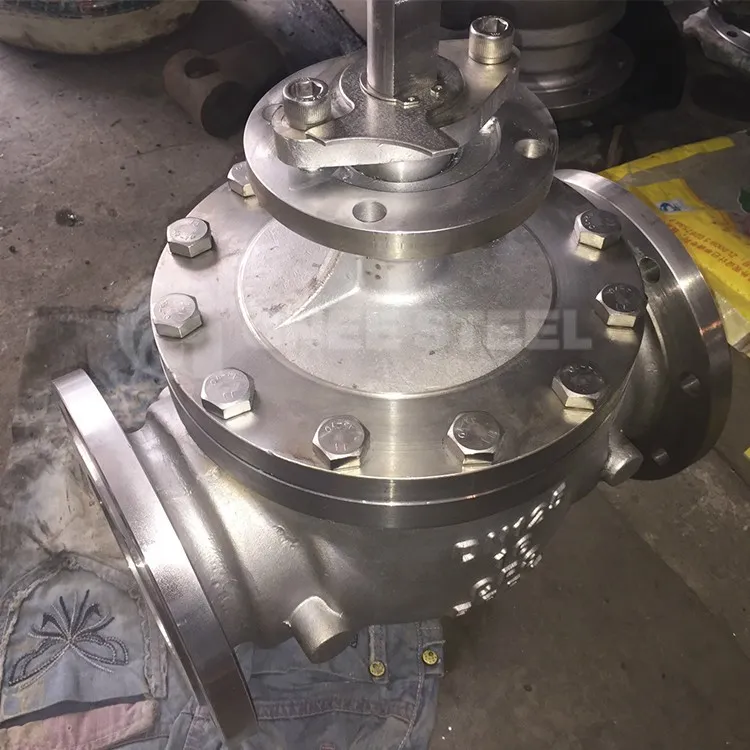

Vierteldrehventile mit Flanschkugelhahn dienen zur Regulierung des Flüssigkeits- oder Gasflusses durch ein Rohrleitungssystem. Sie bestehen aus einer kugelförmigen Kugel mit einer zentralen Bohrung, die sich um eine Achse senkrecht zur Strömung dreht. Wenn sich die Kugel in einem Winkel von 90-Grad zur Strömung dreht, öffnet sie sich, um der Flüssigkeit oder dem Gas den Durchtritt zu ermöglichen, und wenn sie sich zurückdreht, schließt sie sich, um die Strömung zu stoppen. Die auf beiden Seiten des Ventils vorhandenen Flansche bieten eine stabile Montagefläche für das Ventil, verbinden es mit dem Rohrleitungssystem und verringern gleichzeitig die Belastung des Systems. Die Kugelhähne unterscheiden sich von anderen Ventiltypen durch ihre flachen, kreisförmigen Flansche auf beiden Seiten, die zur Verbindung des Ventils mit dem Rohrleitungssystem dienen.
Welche Vorteile bietet die Verwendung eines Flanschkugelhahns?
Haltbarkeit
Flanschkugelhähne sind für hohe Drücke und Temperaturen ausgelegt und eignen sich daher ideal für den Einsatz in rauen Industrieumgebungen. Der Ventilkörper besteht typischerweise aus Materialien wie Edelstahl oder Kohlenstoffstahl, die beständig gegen Korrosion und Erosion sind.
Vielseitigkeit
Mit Flanschkugelhähnen lässt sich der Durchfluss einer Vielzahl von Flüssigkeiten steuern, darunter Gase, Flüssigkeiten und Schlämme. Sie eignen sich für den Einsatz in einer Vielzahl von Branchen, darunter Öl und Gas, Chemie und Wasseraufbereitung.
Leicht zu bedienen
Flanschkugelhähne sind einfach zu bedienen und verfügen über einen einfachen Vierteldrehmechanismus, der ein schnelles Öffnen oder Schließen des Ventils ermöglicht. Dadurch eignen sie sich ideal für Anwendungen, bei denen schnelle Reaktionszeiten erforderlich sind.
Minimale Leckage
Flanschkugelhähne sind so konzipiert, dass sie eine dichte Abdichtung bieten, wodurch das Risiko von Leckagen minimiert wird. Dies ist besonders wichtig bei Anwendungen, bei denen ein Flüssigkeitsaustritt ein Sicherheitsrisiko darstellen oder Schäden an der Ausrüstung verursachen könnte.
Geringer Wartungsaufwand
Flanschkugelhähne sind relativ wartungsarm und verfügen über wenige bewegliche Teile, die mit der Zeit verschleißen können. Dies verringert die Notwendigkeit häufiger Reparaturen oder Austausche, was zur Senkung der Betriebskosten beitragen kann.
Modulares Design
Flanschkugelhähne sind oft modular aufgebaut, sodass Komponenten bei Bedarf einfach ausgetauscht oder aufgerüstet werden können. Dies macht sie zu einer flexiblen und kostengünstigen Lösung für industrielle Anwendungen.
Anwendung von Flanschkugelhähnen
Industrieller Prozess
Sie werden in chemischen Verarbeitungsanlagen, Raffinerien und Produktionsanlagen zur Regulierung des Flusses von Gasen, Dämpfen und Flüssigkeiten eingesetzt.
Wasser- und Abwasserbehandlung
Flanschkugelhähne werden in Wasseraufbereitungsanlagen und Abwassersystemen zur Steuerung des Wasser- und Prozessflüssigkeitsflusses eingesetzt.
Öl-und Gasindustrie
In diesem Bereich werden Kugelhähne mit Flanschen zur Steuerung des Öl-, Erdgas- und Erdölproduktflusses in Rohrleitungen und Verarbeitungsanlagen eingesetzt.
Energieerzeugung
Sie werden in Kraftwerken zur Isolierung von Hochdruckdampf und Wasser im Kessel- und Turbinenkreislauf eingesetzt.
HVAC-Systeme
Heizungs-, Lüftungs- und Klimaanlagen verwenden Flanschkugelhähne, um den Wasser- oder Glykolfluss für Heiz- und Kühlzwecke zu steuern.
Bergbau
Kugelhähne mit Flanschen werden im Bergbau eingesetzt, um den Durchfluss von Schlämmen, Chemikalien und Druckluft bei der Gewinnung und Verarbeitung von Mineralien zu steuern.
Pharmaindustrie
Aufgrund ihrer dichten Abdichtung eignen sich Flanschkugelhähne für den Umgang mit Reinraumumgebungen und den Transfer von pharmazeutischen Produkten.
Lebensmittel- und Getränkeverarbeitung
Sie werden zur Steuerung des Flusses von Flüssigkeiten, Pasten und Gasen in Anlagen zur Lebensmittelverarbeitung und Getränkeproduktion eingesetzt.
Marineanwendungen
Auf Schiffen und Offshore-Plattformen werden Flanschkugelhähne zur Steuerung des Kraftstoff-, Ballast- und Meerwasserflusses eingesetzt.
Pipeline-Transport
Flanschkugelhähne werden in Fernrohrleitungen eingebaut, um Wartungszugänge zu ermöglichen oder den Fluss transportierter Flüssigkeiten zu steuern.
Kugelhahn mit vollem Durchgang:Bietet aufgrund seiner größeren Öffnung, die der Nennrohrgröße entspricht, eine minimale Durchflussbeschränkung.
Kugelhahn mit reduziertem Durchgang (RF):Hat einen kleineren Anschluss als die Rohrgröße, was bei geöffnetem Ventil zu einem leichten Anstieg des Druckabfalls führen kann.
Dünnwandiger Kugelhahn:Wird typischerweise für Niederdruck- und Tieftemperaturanwendungen verwendet, wobei die Wände dünner sind als bei Ventilen mit vollem Durchgang.
Dickwandiger Kugelhahn:Entwickelt für Anwendungen mit höherem Druck und höherer Temperatur, mit dickeren Wänden, um größeren Kräften standzuhalten.
Kugelhahn mit V-Anschluss:Verfügt über einen V-förmigen Durchgang, der eine Drosselung und Steuerung der Durchflussrate durch Anpassen der Ventilposition ermöglicht.
Zweiteiliger Kugelhahn:Besteht zur leichteren Wartung aus einem abnehmbaren Gehäuse, hat im Vergleich zu einem dreiteiligen Design jedoch im Allgemeinen eine geringere Druckstufe.
Dreiteiliger Kugelhahn:Verfügt über ein robusteres Design mit einem Mittelteil, der zur Inspektion oder zum Austausch entfernt werden kann, ohne die Rohrleitung zu beeinträchtigen.
Doppelflansch-Kugelhahn:Ausgestattet mit Doppelflanschen an jedem Ende für zusätzliche Sicherheit, die eine stärkere und auslaufsicherere Verbindung gewährleisten.
Wafer-Kugelhahn:Verfügt über Flansche, die auf beiden Seiten des Ventils selbst verbunden sind, was dünner und leichter ist als ein Doppelflanschventil.
Ausschwenkbarer Kugelhahn:Verfügt über einen Schwenkmechanismus, der es der Kugel ermöglicht, bei geöffnetem Ventil aus dem Weg zu schwenken, was eine schnellere Bedienung und Reinigung ermöglicht.
Abschließbarer Kugelhahn:Verfügt über eine Sperrfunktion, um unbefugten Betrieb zu verhindern, was häufig in sicherheitskritischen Anwendungen eingesetzt wird.
Kugelhahn mit mehreren Anschlüssen:Verfügt über mehr als zwei Ein- oder Auslässe an derselben Kugel, was komplexe Strömungsmuster in einem einzigen Ventilkörper ermöglicht.
Ausblassicherer Vorbau:Entwickelt, um zu verhindern, dass der Schaft bei Druckstößen aus der Kugel herausspringt, und erhöht so die Sicherheit.
Elektrisch betätigter Kugelhahn:Wird von einem Elektromotor betrieben und bietet Fernsteuerungs- und automatisierte Betriebsfunktionen.
Pneumatisch/hydraulisch betätigter Kugelhahn:Steuerung durch Luftdruck (pneumatisch) oder Flüssigkeitsdruck (hydraulisch) für automatisierte Prozesse.
Produktstruktur des Flanschkugelhahns
Der Strömungswiderstand des Flanschkugelhahns ist gering. Wenn der Kugelhahn mit vollem Durchmesser geöffnet wird, sind die Durchmesser des Kugeldurchgangs, des Ventilkörperdurchgangs und des Verbindungsrohrs gleich und bilden einen Durchmesser, so dass das Medium verlustfrei fließen kann.
Kugelhahn-Blockgerät:Um eine versehentliche Betätigung des Ventilschalters zu verhindern, stellen Sie bitte sicher, dass das Ventil in der vollständig geöffneten und vollständig geschlossenen Position über ein Verriegelungsloch verfügt und sich in der richtigen Position befindet.
Bruchsichere Struktur des Kugelhahnschafts:Der Ventilschaft ist unten angebracht, um zu verhindern, dass er unter Druck bricht. Gleichzeitig kann bei Bedarf eine feuerfeste Struktur geschaffen und nach einem Brand ein Metallkontakt mit dem Ventilkörper hergestellt werden, um eine dichte Abdichtung am Ventilschaft zu gewährleisten.
Der Flanschkugelhahn verwendet eine Kugel mit einem kreisförmigen Durchgangsloch im Öffnungs- und Schließteil. Angetrieben durch den Ventilschaft dreht sich die Kugel um 0-90 Grad um den Ventilschaft, um die Öffnungs- und Schließfunktionen abzuschließen. Der Flanschkugelhahn verfügt über einen kompakten Schalter. Das Merkmal der 90-Grad-Drehgeschwindigkeit besteht darin, dass das Ventil geschlossen werden kann, um das Rohrleitungsmedium zu verschließen. Der Durchmesser des Kugelkanals ist der gleiche wie der des Rohrs, der Strömungswiderstand ist gering, die Durchflussrate ist groß und der Kugelhahnschaft ist unten installiert.
Produkteigenschaften von Flanschkugelhähnen
Flanschkugelhahn hat einen geringen Flüssigkeitswiderstand. Der Kugelhahn hat den geringsten Flüssigkeitswiderstand aller Ventile. Selbst Kugelhähne mit kleineren Durchmessern haben einen geringeren Flüssigkeitswiderstand.
Der Wechsel geht schnell und bequem. Solange sich der Ventilschaft um 90 Grad dreht, kann der Kugelhahn vollständig geschlossen oder vollständig geöffnet werden, was ein schnelles Öffnen und Schließen erleichtert.
Hervorragende Dichtleistung: Der Dichtring des Kugelhahnsitzes besteht aus elastischem Material wie PTFE, das zuverlässig abgedichtet werden kann, und mit zunehmendem Mediumdruck verbessert sich auch die Dichtfähigkeit des Ventils.
Zuverlässigkeit der Ventilschaftdichtung: Da sich der Ventilschaft nur beim Öffnen und Schließen des Kugelhahns dreht, ist es unwahrscheinlich, dass die Packungsdichtung des Ventilschafts beschädigt wird, und die Dichtkraft der Ventilschaft-Umkehrdichtung nimmt mit zunehmender Größe zu der mittlere Druck und Anstieg.
Flanschkugelhähne können mit Schneckengetrieben, elektrischer Ausrüstung, pneumatischer Ausrüstung, hydraulischer Ausrüstung, Gas-Flüssigkeits-Verbindung oder elektrohydraulischer Verbindungsausrüstung ausgestattet werden.
Der Kugelhahn ist flach und glatt, und das Medium lässt sich nicht leicht ablagern. Es kann für Rohrleitungskugelhähne verwendet werden.
Einbau eines Flanschkugelhahns
Vorbereitungen vor der Installation
1. Die vorderen und hinteren Rohre sollten koaxial sein und die Dichtflächen der beiden Flansche sollten parallel sein. Die Rohrleitung muss entweder das Gewicht des Flanschkugelhahns tragen können oder die Rohrleitung muss mit einer geeigneten Stütze ausgestattet sein.
2. Spülen Sie die Rohrleitungen vor und nach dem Ventil, um Öl, Schweißschlacke und alle anderen in der Rohrleitung vorhandenen Verunreinigungen zu entfernen.
3. Überprüfen Sie das Schild des Flanschkugelhahns und stellen Sie sicher, dass er vollständig intakt ist. Überprüfen Sie, ob das Ventil ordnungsgemäß funktioniert, indem Sie es mehrmals öffnen und schließen.
4. Entfernen Sie die Schutzteile des Flanschkugelhahns an beiden Enden der Anschlussflansche.
5. Überprüfen Sie das Ventilloch, um eventuellen Schmutz zu entfernen und zu reinigen. Schon kleine Fremdkörper zwischen Ventilsitz und Kugel können die Dichtfläche des Ventilsitzes beschädigen.
Installation des Flanschkugelhahns
1. Montieren Sie den Flanschkugelhahn nach Bedarf an der Rohrleitung. Beide Enden des Flanschkugelhahns können am stromaufwärtigen Ende installiert werden.
2. Der über einen Griff angetriebene Flanschkugelhahn kann an jeder Position der Rohrleitung installiert werden. Allerdings sollte ein über ein Getriebe oder einen pneumatischen Antrieb angetriebener Flanschkugelhahn aufrecht, also an einer horizontalen Rohrleitung montiert werden und die Antriebsvorrichtung sollte sich über der Rohrleitung befinden.
3. Installieren Sie eine Dichtung zwischen dem Ventilflansch und dem Rohrleitungsflansch gemäß den Anforderungen des Rohrleitungsdesigns.
4. Die Schrauben am Flansch sollten symmetrisch, nacheinander und gleichmäßig angezogen werden.
5. Schließen Sie bei einem pneumatisch angetriebenen Flanschkugelhahn zuletzt die Pneumatikleitung an.
Inspektion nach der Installation
1. Betätigen Sie das Ventil mit einem Antriebsmechanismus, um den Flanschkugelhahn mehrmals zu öffnen und zu schließen. Der Betrieb sollte flexibel und ohne Stagnation sein, was die ordnungsgemäße Funktion des Ventils bestätigt.
2. Überprüfen Sie, ob die Flanschverbindung zwischen der Rohrleitung und dem Flanschkugelhahn gemäß den Konstruktionsanforderungen der Rohrleitung ordnungsgemäß abdichtet.
Konstruktionsmerkmale und Optionen für Flanschkugelhähne
Vollständiger Anschluss für ungehinderten Durchfluss
Der SIO-Flanschkugelhahn hat einen vollen Durchgang, um sicherzustellen, dass der Durchfluss nicht behindert wird. Es ist ideal für Anwendungen, bei denen ein geringer Strömungswiderstand und Druckabfall wichtig sind. Ein voller Durchgang bedeutet, dass die Ventile einen ähnlichen Innendurchmesser wie die Rohre haben, was Druckabfall und Kavitation reduziert. Ein Flanschkugelhahn mit vollem Durchgang wird auch häufig in Medien mit gemischten Feststoffen und Flüssigkeiten eingesetzt. Dadurch sollen Ablagerungen vermieden werden, die die Durchflussgeschwindigkeit der Rohre beeinträchtigen könnten.
Unabhängige Schaftrotation
Die Drehbewegung des Vorbaus erfolgt unabhängig über die einstellbaren Belleville-Unterlegscheiben und die Platte (das Live-Loading-System). Der Mechanismus der Spindeldrehung hat keinen Einfluss auf die Dichtheit der Scheibenplatte. Es fördert außerdem eine schnelle Drehung um eine Vierteldrehung, wodurch der Kugelhahn am Flanschende effizient und einfach zu bedienen ist.
Hochleistungs-Kugelsitze
SIO bietet zwei Arten von Materialien für die Kugelsitze an. PTFE, besser bekannt als Teflon, ist ein Kunststoff mit hoher Chemikalienbeständigkeit. Aufgrund seiner chemischen Kompatibilität eignet es sich für alle Arten von Medien, einschließlich gefährlicher Gase und toxischer Bestandteile, was es zum am häufigsten verwendeten Material für dichte Abdichtungen macht.
RPTFE ist ein zu 15 % glasfaserverstärktes PTFE für erhöhte Festigkeit und Beständigkeit gegen Kaltfluss, Abrieb und Permeation in Formsitzen. Durch die Verstärkung können die Flanschkugelhähne in Anwendungen mit hohem Druck und hoher Temperatur betrieben werden.
Ausblassicherer Schaft
Eine ausblassichere Spindel trägt zur Integrität unserer Flanschkugelhähne bei. Dies bedeutet, dass der Schaft vom Ventilkörper getrennt ist, um ein Ausblasen zu verhindern. Bei anspruchsvollen Anwendungen wird der Ventilkörper übermäßigem Druck ausgesetzt, was zu einer Verschiebung des Schafts führen kann. Bei einer ausblassicheren Konstruktion wird der Schaft durch das Schaftgehäuse, das am Ventilgehäuse befestigt ist, an Ort und Stelle gesichert.
Antistatisches Gerät
Eine antistatische Vorrichtung trägt dazu bei, unbeabsichtigte Brände zu reduzieren, indem sie einen Erdungspfad bereitstellt, um die elektrische Leitfähigkeit zwischen Ventilkörper, Kugel und Schaft aufrechtzuerhalten. Dadurch wird sichergestellt, dass die durch die Ventilbetätigung verursachte Reibung keine statische Aufladung verursacht. Dank der Antistatikvorrichtung erzeugen SIO-Kugelhähne keine Funken, die zu Bränden und anderen Unfällen führen könnten.
Feuersicheres Design
Ein feuersicheres API 607-System ist eine großartige Ergänzung zu unserem Kugelhahn mit Flanschende. Das feuersichere Design begrenzt die akzeptable Leckage von Kugelhähnen, wenn sie Feuerbedingungen ausgesetzt sind. Im Falle eines versehentlichen Brandes verbinden sich die metallischen Sitzhalterungen mit der Kugel, um den Flüssigkeitsfluss zu unterbrechen und interne Leckagen zu kontrollieren. Selbst wenn die O-Ringe durch das Feuer beschädigt werden, verfügen unsere Flanschkugelhähne über eine sekundäre Graphitdichtung, um externe Leckagen zu verhindern.
Live-Loading-Stammdichtung (einstellbare Platte und Belleville-Unterlegscheibe)
Belleville-Unterlegscheiben eignen sich hervorragend für Druckfederanwendungen, die hohe Belastungen auf engstem Raum erfordern. Durch ihre zylindrische Struktur können sie im Vergleich zu Schraubenfedern hohe Lasten bei geringen Auslenkungen aufnehmen. Sie werden häufig zur Lösung von Problemen mit Wärmeausdehnung, Vibration und Schraubenkriechen eingesetzt.
Die verstellbare Platte drückt das Paar Belleville-Scheiben gleichmäßig zusammen, um Energie für die Belastung unter Spannung zu speichern, was die zwischen den Wartungsarbeiten erforderliche Zeit verlängert. Das Live-Ladesystem arbeitet bei Hochtaktvorgängen unabhängig, um eine zuverlässige, dichte Abdichtung aufrechtzuerhalten.
Oberes Montagepad
Dank einer ISO-Standard-Montageplatte lassen sich Flanschkugelhähne in verschiedenen Formen leicht betätigen. Die bearbeitete flache Oberfläche gewährleistet die richtige Ausrichtung des Aktuators zur Spindeloberseite und minimiert so die seitliche Belastung während des Betriebs. Für Hochtemperaturanwendungen sind zum Schutz der Aktuatoren auch Gussdichtungen und Adapter erhältlich.
Zertifizierungen
Unsere Fabrik
Die Gruppe folgt dem Grundsatz „bewusstes Management, Kundenpriorität, koordinierte Entwicklung und Engagement für die Gesellschaft“ und hält sich an die Geschäftsphilosophie „Technologie zuerst, Qualität als Priorität, Streben nach Exzellenz, Integrität für die Zukunft“, die kontinuierlich unterschiedliche Bedürfnisse befriedigt von Kunden auf der ganzen Welt im Bereich der Stahllieferkette. Professionelles Verkaufsteam, das seinen Kunden erstklassige Dienstleistungen bietet; strenges Einkaufs- und Qualitätskontrollteam, sorgfältige Auswahl hochwertiger Rohstoffe; fortschrittliches wissenschaftliches und technisches Team zur Verbesserung der Produktion und Reduzierung der Kosten für Kunden; ausgezeichnetes Design- und Verarbeitungsteam, sorgfältig gefertigt und verfeinert; Enges Versandlogistikteam, das den Produkttransport schützt.
FAQ
F: Wofür wird ein Flanschkugelhahn verwendet?
F: Wie funktioniert ein Flanschkugelhahn?
F: Aus welchen Materialien bestehen Flanschkugelhähne?
F: Was ist der Unterschied zwischen Kugelhähnen mit vollem und reduziertem Durchgang?
F: Können Flanschkugelhähne mit korrosiven Flüssigkeiten verwendet werden?
F: Sind Flanschkugelhähne für Hochdruckanwendungen geeignet?
F: Wie pflege ich einen Flanschkugelhahn?
F: Können Flanschkugelhähne automatisiert werden?
F: Welcher maximalen Temperatur kann ein Flanschkugelhahn standhalten?
F: Wie installiert man einen Flanschkugelhahn?
F: Was ist ein Wafer-Kugelhahn?
F: Was ist ein Kugelhahn mit mehreren Anschlüssen?
F: Wie oft sollte ich die Dichtung in meinem Flanschkugelhahn ersetzen?
F: Was ist eine ausblassichere Spindel in einem Flanschkugelhahn?
F: Können Flanschkugelhähne in kryogenen Anwendungen eingesetzt werden?
F: Verfügen alle Flanschkugelhähne über Antriebe?
F: Wie hoch ist die typische Lebenserwartung eines Flanschkugelhahns?
F: Wie kann ich feststellen, ob ein Flanschkugelhahn undicht ist?
F: Welche Funktion hat die Kugel in einem Flanschkugelhahn?
F: Sollte ich den Schaft meines Flanschkugelhahns schmieren?
