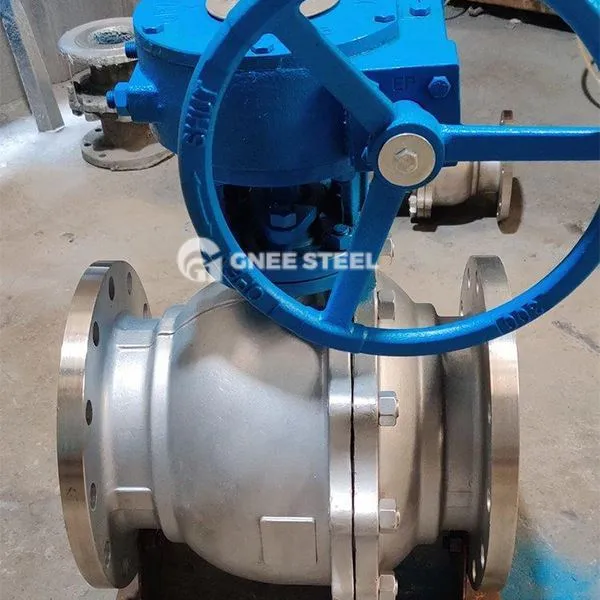

Flanschmagnion montierte Kugelventile Beschreibung
Flansch -Trunnion -Ballventil ist ein Ventil, bei dem der Öffnungs- und Schlussteil (Ball) vom Ventilstamm angetrieben wird und sich um die Achse des Ventilstamms dreht. Dieses Ventil wird normalerweise verwendet, um den Flüssigkeitsfluss in der Rohrleitung zu steuern und kann durch Drehen von 90 Grad geöffnet oder geschlossen werden.
Main Struktur
Valve körper und kugel: Der Ventilkörper besteht hauptsächlich aus Gussstahl (WCB), Edelstahl (304/316L) oder geschmiedetem Stahl, und die Oberfläche der Kugel ist eine harte Legierung, um den Verschleißfestigkeit zu verbessern.
Die Kugel wird durch obere und untere Lager fixiert, um zu verhindern, dass der mittlere Druck die Kugel zum Bewegen und Reduzieren des Betriebsdrehmoments drückt.
Sealing -Komponenten:
Duales Ventilsitzdesign: Auf beiden Seiten des Balls befinden sich zwei unabhängige Ventilsitze, die die bidirektionale Versiegelung und die mittlere Isolation unterstützen.
FireProof Struktur : Im Falle eines Feuers bildet der feuerfeste Versiegelungsring eine Metalldichtung mit der Kugel, die dem API 607 -Standard entspricht.
Spezifikation der Flansch -Trunnion -Kugelventile
|
Anwendung
|
Allgemein
|
|
Leistung
|
Handbuch
|
|
Struktur
|
BALL
|
|
Individuelle Unterstützung
|
OEM
|
|
Portgröße
|
Standard
|
|
Modellnummer
|
Q41F -150 lb
|
|
Medientemperatur
|
Normale Temperatur
|
|
Medien
|
Gas
|
|
Standard
|
Nationaler Standard
|
|
Teemperatur
|
Normal
|
|
Verbindungsformular
|
Flanschart
|
|
Medien
|
Wasser, Gas, Öl usw.
|
|
Garantie
|
1 Jahr
|
|
Ventilkörpermaterial
|
CF8
|
|
Antriebsmodus
|
Handbuch
|
|
PRESURRE -Stufe
|
PN16 PN25 PN40 PN64
|
|
Ventilsitzmaterial
|
Ptfe
|
|
Temperatur
|
-196 Grad -600 Grad
|
Geflansch
Anwendungen
Langstrecken-Pipelines: Großstars (dn 600+) Öl und Gas, Wasserleitungen, geeignet für Hochdruckumgebungen über der Klasse 600.
Petrochemische: Hochdruckreaktoren, Hochtemperaturdampfpipelines und korrosive Medienkontrolle.
Industrieausrüstung: Kesselsysteme, partikelhaltige Aufschlämmungsverkehrs- und Brandschutzpipelines.
Auswahl- und Wartungsempfehlungen
Auswahlpunkte
Hochdruckszenarien: Schmiedestahlventilkörper + Hartsiegel (wie Stellitenlegierung) wird bevorzugt.
Korrosive Medien: 316L Edelstahlventilkörper + Fluororubber Dichtungsring.
Brandschutzanforderungen: Brandschutzdichtungsringdesign muss den API 607 -Standards entsprechen.
Wartungsempfehlungen
Regelmäßige Schmierung: Injizieren Sie Hochtemperaturfett in den Ventilstamm und alle 6 Monate, um das Jamming zu verhindern.
Dichtungserkennung: Überprüfen Sie jedes Jahr den Ventilsitzverschleiß unter Hochdruckbedingungen und ersetzen Sie den Feder- oder Dichtungsring rechtzeitig.
