Geschmiedeter Stahl -Trunnion -Kugelventil Beschreibung
Geschmiedetes Stahl -Trunnion -Kugelventil ist ein Kugelventil aus geschmiedetem Stahlmaterial. Sein Designmerkmal ist, dass der Ball im Ventilkörper durch den Trunnion fixiert ist und sich um den Trunnion drehen kann, um das Ventil zu öffnen und zu schließen. Diese Art von Ventil hat die folgenden Eigenschaften:
Material: Schmutziger Stahl mit hoher Festigkeit, Hochtemperaturwiderstand, Korrosionsbeständigkeit und anderen hervorragenden Eigenschaften.
Anwendungsfeld: Hauptsächlich in Industriefeldern wie Öl, Erdgas, chemischer Industrie und Stromversorgung und leistet eine gute Leistung unter hohem Druck und hoher Temperaturumgebung.
Strukturelle Merkmale: Die Trunnion -Struktur behebt den Ball, reduziert die Reibung und den Verschleiß während des Betriebs und erweitert die Lebensdauer des Ventils.
Versiegelungsleistung: Normalerweise werden Metall -Hartdichtungen oder Weichdichtungsmaterialien verwendet, wodurch unter extremen Arbeitsbedingungen eine gute Versiegelungsleistung aufrechterhalten werden kann.
Betriebsdrehmoment: Das strukturelle Design ist angemessen, das Betriebsdrehmoment ist gering und es ist einfach zu bedienen manuelle oder elektrische oder pneumatische Aktuatoren.
Geschmiedete Stahl -Trunnion -Kugelventilspezifikation
|
Design & Manufaktur
|
API6D ASME B16.34 GB\/T12237
|
|
Persönliche Dimension
|
ASME B16.10 GB\/T12221
|
|
Verbindung endet
|
ASME B16.5 ASME B16.47 GB\/T9113 JB\/T79 HG20592
|
|
Inspektion & Test
|
GB\/T9092 API598
|
|
Druckklasse
|
150lb 300 lb 600 lb 900 lb 1500 lb 2500 lb
|
|
Hauptmaterial
|
A216 WCB \/A352 LCB \/A217 WC6 \/A217 WC9 \/A217 C5 \/A351 CF8 (M) \/A351 CF3 (M)
|
|
Größe (in)
|
2" 2-1/2" 3" 4" 5" 6" 8" 10" 12" 14" 16" 18" 20" 24" 28" 30" 32" 36" 40"
|
|
Service
|
Wasser \/ Ölwaren \/ Dampf \/ Gas \/ Säure usw.
|

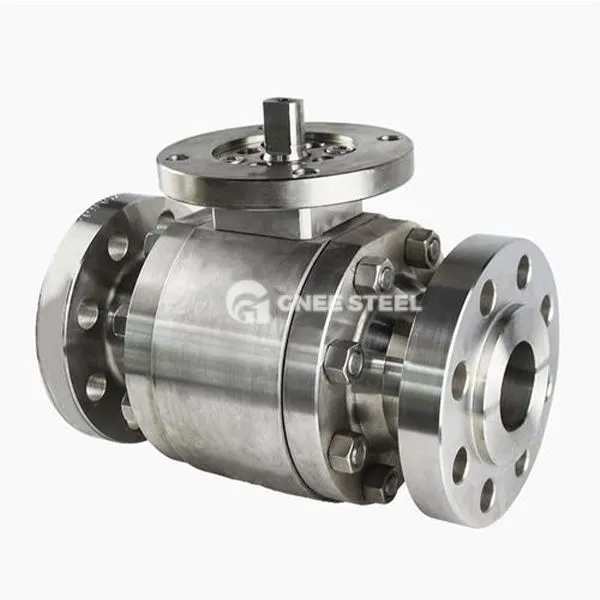

Geschmiedetes Stahl -Trunnion -Kugelventil
Vorteile
Ultra-hohe Drucktoleranz : Der gefälschte Ventilkörper hat eine dichte Struktur, und der Druckwiderstand der Klasse 2500 ist 40% höher als der von Gussstahl.
Extreme Anpassungsfähigkeit: Das Siegel ist stabil von -196 Grad Tiefkühlung bis 550 Grad Hochtemperaturbedingungen;
Long life design: The hard sealing ball is resistant to particle erosion, and the opening and closing life is >100, 000 Times;
Bequeme Wartung : Der modulare Ventilsitz unterstützt den Online -Austausch ohne Ablagerung von Ventilen.
Anwendungen
Ultrahohe Drucksenergie:
Kernkraft und chemische Industrie:
Spezialindustrie: Flüssige Wasserstoffspeicherung und -transport ({-196 Grad Tiefkühlung), Luftfahrthydraulik -Testbank.
