Ausrüstung betriebene Ballventilbeschreibung
Das Getriebeventil ist eine Art des Kugelventils, das durch einen Getrieberreduzierungsmechanismus einen hohen Drehmomentabgang erzielt und hauptsächlich zum Öffnen und Schließen der Steuerung bei großen Durchmesser- oder Hochdruckarbeitsbedingungen verwendet wird. Zu den Kernmerkmalen gehören:
Zahnradreduzierungsmechanismus: Die manuelle Betriebskraft wird um 50%-80%reduziert;
Anpassung des großen Durchmessers: Geeignet für Rohrleitungssysteme über DN300 mit einem maximalen Drehmomentkapazität von bis zu 5000 N-m;
All-Welld-Struktur: Der Ventilkörper verfolgt kein Leckageschweißverfahren, das für vergrabene oder risikoreiche Medien (wie verflüssigtes Erdgas, Schwefelöl und Gas) geeignet ist.
Struktur
| Subassemblys | Technische Funktionen |
|---|---|
| Ventilkörper | Kohlenstoffstahl/Edelstahl All-Welded-Konstruktion, Feuer und explosionssicheres Design (API 607 Konform) |
| Getriebe | Wurmgetriebeverhältnis 10: 1-30: 1, Oberflächenhärtenbehandlung (HRC größer als oder gleich 55) |
| Ball und Sitz | Full Bohrung Design mit Metall -Hardsiegel (Stellitenlegierung Overloy) für Temperaturen bis zu 450 Grad. |
| Treiberschnittstelle | Standardisierte Einstellung und Zapfenausgang (ISO 5211) für elektrische, pneumatische oder hydraulische Aktuatoren. |
Getriebekugelventilspezifikation
|
Artikel |
Wert |
|
Struktur |
BALL |
|
Anwendung |
Allgemein |
|
Herkunftsort |
China |
|
Henan |
|
|
Leistung |
Handbuch |
|
Individuelle Unterstützung |
OEM |
|
Portgröße |
Dn 15- dn700 |
|
Garantie |
1 Jahr |
|
Medientemperatur |
Hohe Temperatur |
|
Markenname |
Gaune |
|
Medien |
Gas |

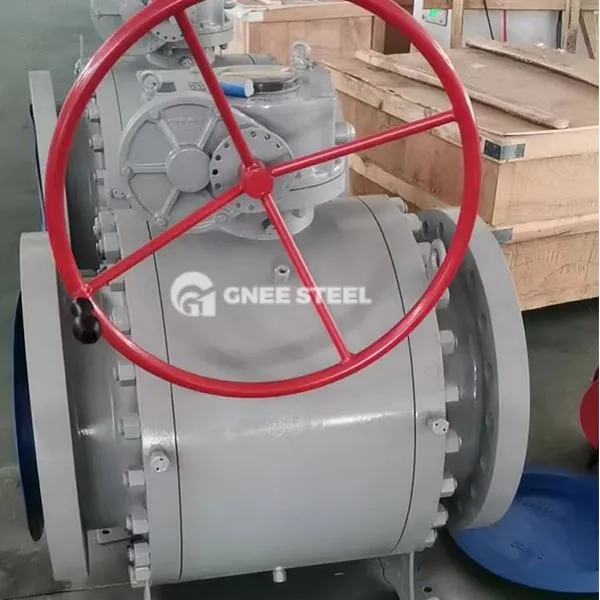

Getriebekugelventil
Technische Vorteile
Niedriges Betriebsmoment
Der Mechanismus zur Reduzierung des Wurmgetriebes macht die Öffnungs- und Schließhandwaderkraft des DN600 -Ventils weniger als 150 N (gewöhnlicher Griffbetrieb benötigt mehr oder gleich 800 n).
Anti-Leakage-Design
Vollständig geschweißter Ventilkörper + Doppelverpackungsdichtung (flexibler Graphit + Federbelastung), Leckquote weniger als oder gleich der ISO 5208 -Geschwindigkeit A;
Wartung mit langer Lebensdauer
Getriebefett kann 10 Jahre lang wartungsfreie Lebensdichtungsdichtungen über 5000 Öffnungs- und Schließzyklen halten.
Anwendungen
Fernöl- und Gaspipelines Langstrecken: Direkte Bestattungsanlagen des vollständig geschweißten Ventilkörpers zur Kontrolle von Erdgas/Rohöl-Getriebe (Auslegungsdruck mehr oder gleich wie Klasse 600);
LNG-Speicher- und Transportsystem: Stabiler Betrieb unter -162 Grad Niedertemperaturarbeitsbedingungen, angepasst an BS 6364 Standard;
City Heating Network: DN1200 Full Bohres Ventil, um einen raschen Abschluss von Dampfmedien zu erzielen, die Zeit mit weniger als 30 Sekunden zu öffnen und zu schließen.
