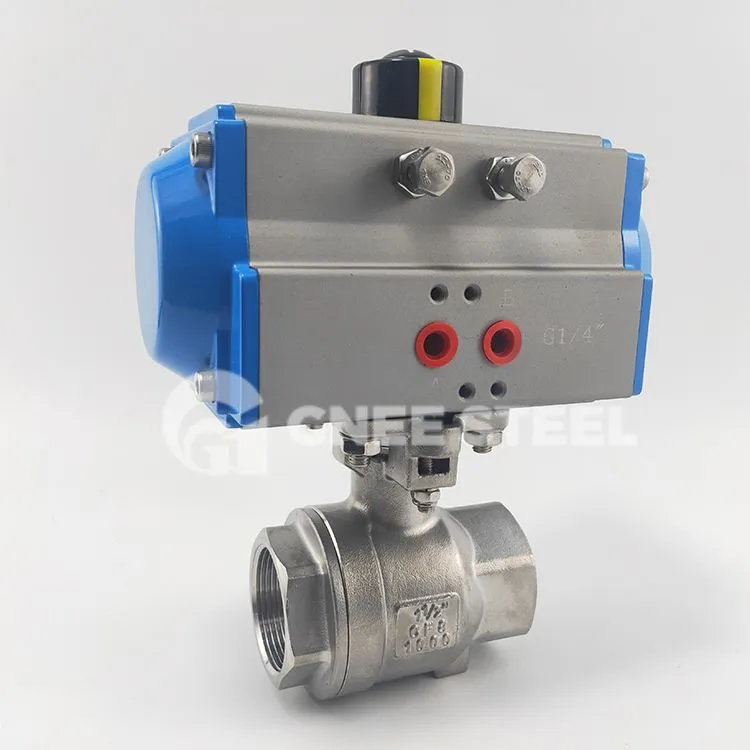

Pneumatische Kugelhähne mit Innengewinde bestehen aus einem doppelt (oder einfach) wirkenden pneumatischen Kolbenantrieb und einem Kugelhahn mit Innengewinde. Der Ventilkörper kann in integrale, zweiteilige oder dreiteilige Ausführungen unterteilt werden. Der Ventilsitz verfügt über eine elastische Dichtungsstruktur für zuverlässige Abdichtung und einfaches Öffnen und Schließen. Der Ventilschaft verfügt über eine nach unten gerichtete Struktur mit umgekehrter Dichtung, um Stöße bei anormalem Druck im Ventilhohlraum zu verhindern. Der pneumatische Antrieb verwendet reibungsarme Materialien für die Lagerhülse, und die Innen- und Außenflächen des Zylinderkörpers werden einer Korrosionsschutzbehandlung durch harteloxiertes Material unterzogen, wodurch die Lebensdauer des Zylinders erheblich verlängert wird. Dieses Produkt bietet eine stabile Leistung und findet breite Anwendung in Branchen wie Petrochemie, Metallurgie, Elektrizität, Leichtindustrie, Medizin und anderen.
Pneumatischer Kugelhahn mit Gewindeende Spezifikation
|
Nennweite DN |
DN10-DN100, 1/2'' -4'' |
|
Nenndruck (MPa) |
PN1,6, 2,5, 4,0, 6,4 MPa |
|
Ventilkörperform |
Dreiteiliger Feinguss-Ventilkörper und zweiteiliger Feinguss-Ventilkörper |
|
Verbindungstyp |
Außengewinde, BSP, NPT, |
|
Dichtungen |
"O" Kugelringe |
|
Durchflusseigenschaften |
Ungefährer Schnellöffnungstyp |
|
Bewegungsfreiheit |
0 -90 Grad |
|
Sitzleckage |
Gemäß ANSI B16.104 weniger als 0,01 % des Nenn-KV (weiche Dichtung: keine Leckage) |
|
Grundfehler |
Mit Stellungsregler: weniger als ±2 % des vollen Hubs |
|
Rückschlag |
Mit Stellungsregler: weniger als 2 % des vollen Hubs |
|
Kontroll-Methode |
Zweipositionsschaltersteuerung, 4-20mA Rückkopplungssteuerung |
|
Aktuatormodell |
Einfach- und doppeltwirkende pneumatische Antriebe der Serien AT und AW |
|
Versorgungsdruck |
0.4 -0.7MPa |
|
Luftquellenschnittstelle |
G1/4" , G1/8" , G3/8" , G1/2" |
|
Umgebungstemperatur |
-30 -+70 Grad |
|
Form der Aktion |
Einfachwirkende Antriebe: Luftgeschlossen (B) - Ventilstellung offen (FO) bei Entgasung; Luftgeöffnet (K) - Ventilstellung geschlossen (FC) bei Entgasung |
|
Doppeltwirkende Antriebe: luftgeschlossener Typ (B) - Beibehaltung der Ventilposition (FL) bei Entgasung; luftgeöffneter Typ (K) - Beibehaltung der Ventilposition (FL) bei Entgasung |
