Beschreibung des Rotationskugelventils
Das Rotationskugelventil ist ein verbessertes Produkt des bidirektionalen hart versiegelten Ballventils. Es erkennt die Ein-Aus-Steuerung des Mediums, indem die Kugel um die Achse gedreht wird. Es ist speziell für mittelgroße Partikel und hohe Erosion ausgelegt. Die Kernstruktur umfasst:
Valve Body
Ball: Oberflächenverkleidung von harter Legierung (wie Wolfram-Carbid) zur Bildung einer V-förmigen Schnitt- oder Vollmesserstruktur, um die Fähigkeit zur Verschleißfestigkeit und zur Durchflussregulierung zu verbessern;
Saling-Baugruppe: Kombination aus Metallhartversiegelung und elastischen Ventilsitz, Federvorspannungsdesign kann Verschleiß ausgleichen und eine langfristige Versiegelung aufrechterhalten.
Drive Device : angepasst an Wurmgetriebe, pneumatische oder elektrische Aktuator, unterstützende Fernautomationskontrolle.
Arbeitsprinzip
Opering und Schließmechanismus: Die Kugel wird durch den Antriebsmechanismus 90 Grad gedreht, und der V-förmige Ausschnitt oder durch das Loch wird mit dem Flusskanal ausgerichtet/falsch ausgerichtet, um eine mittelgroße Ein- oder Durchflussregelung zu erreichen.
Sealing Prinzip: Der federbelastete Metallventilsitz passt beim Schließen fest mit der Kugel und bildet unter hohem Druck eine doppelte Dichtung (Metall + elastisches Material);
Pressurrelieffunktion
Drehkugelventilspezifikation
|
Anwendung |
Allgemein |
|
Herkunftsort |
Henan, China |
|
Leistung |
Elektrisch |
|
Leistung |
Luft |
|
Struktur |
Schaltertyp |
|
Individuelle Unterstützung |
OEM |
|
Portgröße |
15 mm bis 16 mm (1/2 Zoll bis 16 Zoll) |
|
Garantie |
1 Jahr |
|
Modellnummer |
B810 -Serie |
|
Medientemperatur |
Niedrige/normale/hohe Temperatur |
|
Markenname |
Gaune |
|
Medien |
Normal |
|
Produktname |
B810 -Serie Metalldichtungskugelventil |
|
Modell |
B810 -Serie |
|
Nenndurchmesserbereiche |
15 mm bis 16 mm (1/2 Zoll bis 16 Zoll) |
|
Nenndruckbereiche |
PN16, PN20, PN40, PN63, PN110, PN150, PN260, PN420, Class150, Class300, Class600, Class900, Class1500, Class2500 |
|
Materialien |
Kohlenstoffstahl, Edelstahl, WCB, Legierungsstahl |
|
Temperatur |
-196 Grad bis 450 Grad |
|
Stromversorgung |
220 V 50 Hz oder 380 V 50 Hz |
|
Luftversorgung |
{{0}}. 4mpa ~ 0,5mpa |
|
Steuersignal |
DC24V |
|
Intrinsische Flusseigenschaften |
Schnelle Öffnung |

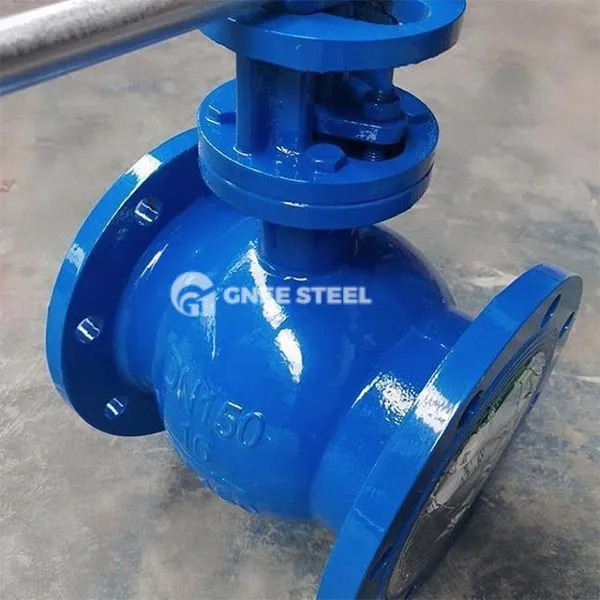

Rotationskugelventil
Anwendungen
Petrochemische Industrie
Szenario: Ölschlämmungssystem, Katalysator -Lieferpipeline; Funktion: Toleriert die Erosion von festen Partikelhallen und Reduzieren von Ventilverschleiß und -verlauf.
Elektrische Leistung und Metallurgie
Szenario: Kesselschlackkühler -Zirkulationswassersystem, Hochofenkohlepulver -Injektionspipeline; Funktion: Die Struktur der Hartsiegel passt sich an hohe Temperatur (weniger oder gleich 550 Grad) und häufige Öffnungs- und Schließbedingungen.
Umweltschutz und Polysiliciumherstellung
Szenario: Zirkulierende Wasserbehandlung, die Siliziumpulver enthält, die Kontrolle der Säureabwasserentladung; Funktion: Korrosionsbeständige Materialien (wie WCB-Nickelbeschichtung) verlängern die Lebensdauer der Klappe
