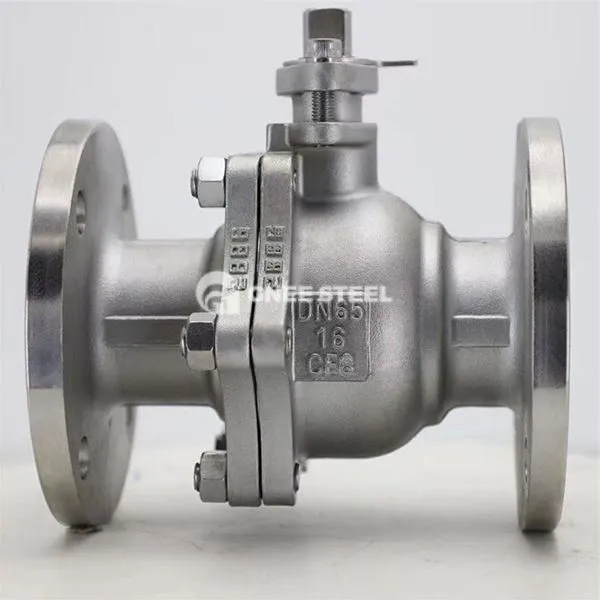

Weiches Sitzballventil

Soft Seat Ballventil ist ein Kugelventil, das nicht-metallische elastische Materialien (wie Ptfe, Nylon usw. {.) als Ventil-Sitzversiegelungsfläche . verwendet. Es realisiert, dass Fluid-Off-Kontrollkontrolle die Kugelstruktur 90 Grad . Es ist am häufigsten verwendet. Spezifikationen und typische Anwendungen sind wie folgt:

Strukturelle Merkmale ‌
‌Floating Seal Struktur ‌

Die Kugel bewegt sich unter dem Druck des Mediums zum Ventilsitz, um eine selbstverkleidete Siegel . Der Soft-Ventil-Sitz ist unter Druck elastisch deformiert, um keine Leckage zu erzielen (der Versiegelungsniveau erreicht ANSI B16.104 Klasse VI);
Das Ventilsitzmaterial kann PTFE (korrosionsbeständige), RPTFE (verstärkter Hochtemperaturwiderstand) und Nylon (wear-resistant) sein, um den Bedürfnissen verschiedener Medien zu erfüllen .}
‌Fire Safety Design ‌

Der Metallring ist in den Soft Dichtungsventilsitz eingebettet . Nachdem das nicht-metallische Material in einem Feuer verbrannt wurde, kann der Metallring weiterhin ein temporäres Siegel aufrechterhalten (gemäß der API 607 ​​feuerfesten Zertifizierung);
Die Ventilstamm-Anti-Blout-Struktur (ISO 5211-Standard) verhindert den Kontrollverlust, der durch Hochdruckmedium-Auswirkungen . verursacht wird
‌Compact Ventilkörper‌

Geschmiedeter Stahl- oder Guss-Stahlventilkörper (wie WCB-Material) reduziert den Durchflusswiderstand, und der Auslegungsdruck mit voller Durchmesser liegt nahe am Niveau des geraden Rohrabschnitts.
Das unter am untersten montierte Ventilstamm Design vereinfacht die Wartung und erfordert keine Demontage des gesamten Ventils .

• Nominale Größe: DN 15- DN200
• Körpermaterial: WCB, 304, 316, 316L
• Verbindungsart: Flansch
• Druckklasse: pn 16- pn4.0mpa
• Strukturtyp: Schwimmkugelkernventilkomponenten
• Sitzmaterial: ptfe: -30 ~ 180c
• Ppl: -30 ~ 250c
• Kernmaterial: 304, 316, 316l
• STEM -Material: 304
• Anwendbares Medium: Wasser, Öl, Dampf usw. Leistung



Weiches Sitzballventil



Vorteile
‌Zero Leckage Dichtung: Die elastische Verformung des Weichklappensitzes kompensiert die mikroskopische Unebenheit und realisiert eine Zwei-Wege-Blasenebene. ‌Ultra-niedriger Durchflusswiderstand und Energieeinsparung: ‌

Hohe Öffnungs- und Schließeffizienz ‌: 90 Grad -Rotation kann den Schalter abschließen, und die Reaktionszeit des elektrischen Stellantriebs beträgt weniger als 5 Sekunden. ‌

Geringwartungskosten: Der Ventilsitz ist modular ausgelegt und erfordert keine speziellen Werkzeuge für den Austausch .

Anwendungen‌
‌Petrochemical‌: Kontrollkorrosive Medien wie schwefelhaltige Rohöl und Ethylen . Es wird verwendet, um die Torventile in Maoming-petrochemischer Ethylenanlage zu ersetzen, um den Wasserhammereffekt zu lösen. ‌

Stadtgas‌: Erdgasübertragungs- und Verteilungsleitungen (Klasse 600), explosionssicheres Design trifft auf SIL2-Sicherheitsniveau; ‌

Pharmazeutika und Lebensmittel: Sterile Wasser- und Lösungsmitteltransport, PTFE -Ventilsitze treffen die FDA Food Grade -Zertifizierung; ‌

Stromversorgungssystem: ‌

Umweltwasserbehandlung ‌: Säure- und Alkali-Wirkstoff-Additionssystem, korrosionsresistente Ventilsitze verlängern die Lebensdauer um mehr als das dreifache .
