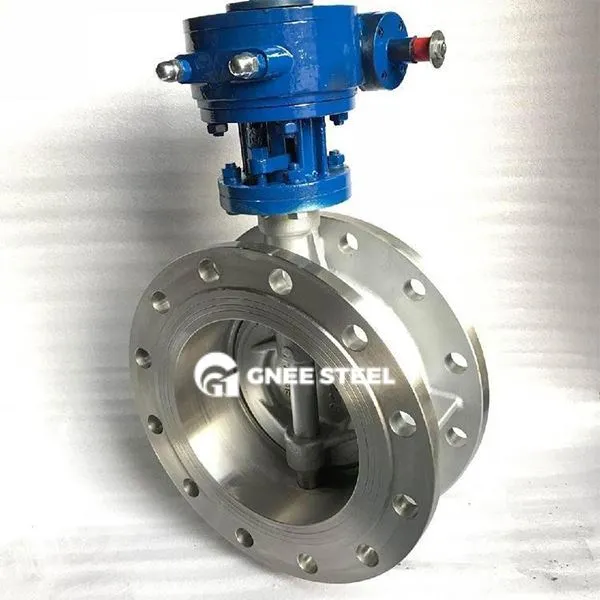

Doppelflansch -Schmetterlingsventil Beschreibung
Das Doppelflansch -Schmetterlingsventil ist ein Schmetterlingsventil mit Flanschanschluss an beiden Enden. Es kann das Rohrleitungsmedium abschneiden oder die Durchflussrate durch Drehen der Schmetterlingsplatte einstellen. Es ist für mittlere und hohen Druck (weniger oder gleich PN25) und normale Temperatur bis zur hohen Temperatur (weniger oder gleich 550 Grad) in Wasseraufbereitung, chemischer Industrie, Energie und anderen Branchen geeignet.
Main Body Design:
Valve Body und Schmetterlingsplatte: Das Ventilkörpermaterial kann Gusseisen, Kohlenstoffstahl, Edelstahl (304/316L) sein, und die Schmetterlingsplatte besteht aus gummiübergreifendem Metall (EPDM, NBR) oder All-Metal-Hartdichtung (geschweißtes Edelstahl/Hard-Legierung), geeignet für DN50 ~ DN2600-Pipeline;
Sealing Form
Connection -Methode:
Ouble flanschstandard: In Übereinstimmung mit GB/T 9113- oder ASME B16.5 -Flanschspezifikationen kann der Flanschabstand an verschiedene Pipeline -Systeme angepasst werden, um die Instabilität der Installation sicherzustellen.
Schlüsselleistung:
Höher Druck und Hochtemperaturwiderstand: Die Metall -Hartdichtstruktur stützt weniger als oder gleich 2,5 mPa (PN25) und weniger als 550 Grad hohe Temperaturbedingungen;
Low Flow Resistenance Design: Durchflusskanal mit voller Durchmesser (Flusswiderstandskoeffizient weniger als oder gleich 0. 05), reduzierter Druckabfallverlust, geeignet für große Strömungsregelszenarien;
Long-Lebensiegel: Übernimmt die dreidimensionale exzentrische Struktur, es gibt keine Reibung zwischen der Schmetterlingsplatte und dem Ventilsitz während des Öffnens und Schließens, und die Dichtungsdauer ist größer oder gleich 50, 000 -Fimer
Doppelflansch -Schmetterlingsventilspezifikation
|
Name des Produkts
|
Doppelflansch -Schmetterlingsventil |
|
Größe
|
Dn 40- dn300
|
|
Körper
|
Duktiles Eisen
|
|
Druck
|
PN10/16
|
|
Temperatur
|
-20 ~ 120 Grad
|
|
Geeignetes Medium
|
Wasser, neutrale Flüssigkeit usw.
|
|
Anwendung
|
Gemeindekonstruktion, Wasserschutzprojekt, elektrische Strom, Wasserversorgung und -entwässerung, Wasseraufbereitung usw.
|
|
Leistung
|
Griff, Turbinenbox, pneumatischer Stellantrieb, ökektrischer Aktuator
|
Gaune Doppelflansch -Schmetterlingsventil
Anwendungen
| Industriell | Anwendungen | Merkmale |
|---|---|---|
| Energie/Chemikalien | Hochtemperaturdampfpipeline (PN16, Hartversiegelung) | Resistent gegen hohen Druck- und Wärmeverformungen |
| Municipal Water Supply | Wasserrohrnetz mit großem Durchmesser (DN600 ~ DN2600) | Weichdicht, niedriger Strömungswiderstand |
| Metallurgie/Mining | Aufschlämmungssystem (Gummi -Ventilkörper) | Anti-Partikel-Verschleiß |
