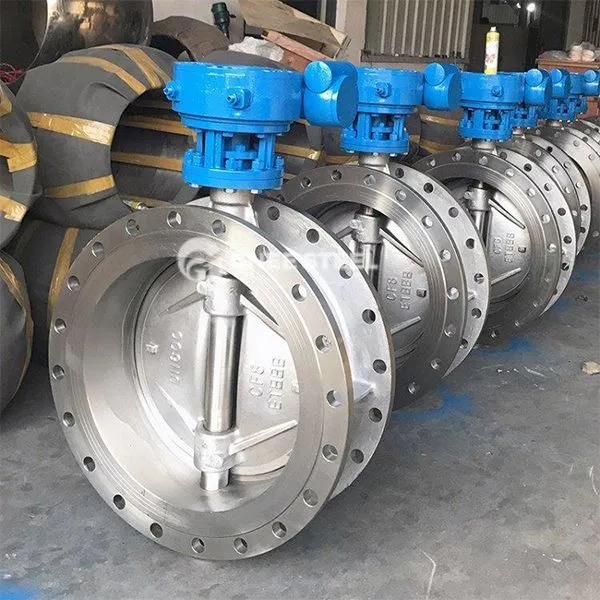

Flanschflecken Dreifach -Offset -Schmetterlingsventile

Flansches Triple-Offset-Schmetterlingsventil ist ein Hochleistungsventil, das Flanschanschluss und dreidimensionale exzentrische Struktur kombiniert, die für hohe Temperatur und hohe Druck, korrosive Medien und harte Arbeitsbedingungen ausgelegt sind. Das Kernmerkmal besteht darin, durch strukturelle Innovation keine Leckage und langen Lebensdauer zu erreichen. Die folgende Analyse ist Folgendes:

1. Kernstrukturmerkmale
Dreidimensionales exzentrisches Design:
Die erste Exzentrizität: Die Stammachse weicht von der Mitte der Schmetterlingsplatte ab, wodurch die Reibung und Verschleiß der Dichtfläche beim Öffnen und Schließen reduziert werden.
Zweite Exzentrizität: Die Stammachse wird von der Mittellinie des Rohrs aus versetzt und bildet eine Selbstverkleidungskraft, um den Versiegelungseffekt zu verbessern.
Dritte Exzentrizität: Die Versiegelungsoberfläche nimmt nur beim Schließen der Schmetterlingsplatte und des Ventilsitzkontakts ein konisch abgeschriebenes Konstruktion an, um keine Leckage der Metallhartdichtung (Leckquote weniger als 10 ppm) zu erreichen.
Flanschverbindung:
Die Ventilkörper und die Pipeline werden durch Flanschschrauben festgelegt, um eine feste Verbindung und eine einfache Demontage und Wartung zu gewährleisten.
Die Flanschdichtungsfläche kann mit harter Legierung oder flexibler Graphit -Verbundschicht aufgetaucht werden, um sich an hohe Temperatur- und Hochdruckauswirkungen anzupassen.
2. Leistungsvorteile
Versiegelung und Druckwiderstand:
Bidirektionale Versiegelung: Der Kegelwinkel der Versiegelungsfläche ist kleiner als der Reibungswinkel, der dem Einfluss des Rückwärtsdrucks standhalten kann und für häufige Öffnungs- und Schließszenarien geeignet ist.
Druckbewertung bis zur Klasse 600 (PN100), Temperaturbereich Abdeckung -196 Grad ~ +600 Grad.
Langlebensdauer und geringer Wartung:
Die Sitzlebensdauer beträgt über 100, 000 Öffnungen und Schließungen, keine elastischen Siegelverschlechterungsprobleme und Wartungsintervalle von 3-5 Jahren.
Die Versiegelungsfläche besteht aus zementiertem Carbid -Overlay (wie Stelliten) oder metalllaminierter Struktur, die gegen Abrieb und Scheuerung widerstandsfähig ist.
