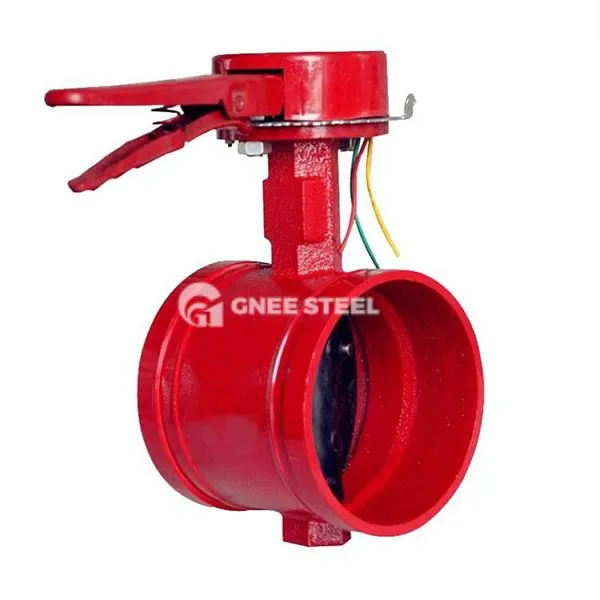

Rilles Schmetterlingsventil

‌ Rillenschmetterlingventil (auch als ‌ -Rillen -Schmetterlingsventil bekannt) ist ein Schmetterlingsventil, das ‌ Rillenklemmverbindung verwendet. Die Ventilplatte wird von einem Wurmgetriebe oder einem Wurmgetriebe angetrieben, um 90 Grad zu drehen, um die Öffnungs- und Schließsteuerung zu erreichen, und ein integriertes elektrisches Signal -Rückkopplungsgerät wird verwendet, um den Ventilstatus in Echtzeit zu überwachen. Zu den Kernmerkmalen gehören:

‌ Rillenanschluss ‌: Der Ventilkörper hat eine ringförmige Rille, die durch eine Klemme schnell mit dem Rohr verbunden ist, wodurch die Verwendung von Flanschschrauben und die Verbesserung der Installationseffizienz um mehr als 50%verringert wird.
‌ Signal-Feedback‌: Das integrierte Kontaktsignalgerät kann ein elektrisches Signal "Ein/Aus" ausgeben und sich mit dem Feueralarmsystem (wie dem D81X-Modell) verbinden.

Hauptstruktur ‌

‌Body Material ‌Sealing Form‌: ‌Soft Seal ‌Metal Hard Seal ‌ Funktionale Vorteile‌

‌Fast Öffnen und Schließen: Manuelles Betriebsdrehmoment unter 50 n · m, Öffnungs- und Schließzeit weniger als 3 Sekunden; Der elektrische Typ ist für das automatische Steuerungssystem geeignet. TWO-Way Flow Einfache Wartung: Die Ventilabdeckung ist abnehmbar und unterstützt den Online -Austausch von Versiegelungskomponenten mit einem Wartungszeitraum von 3 bis 5 Jahren.

Design Standard: MSS SP -67
Verbindung endet: Rille zu AWWA C606
Top Flanschstandard: ISO 5211
Stammantrieb durch Schlüssel, parallel oder diagonales Quadrat oder Kopf
Arbeitsdruck: 300psi
175psi, 200psi und 250psi auf Anfrage erhältlich
Temperaturbereich: 0 Grad - 100 Grad
Beschichtung: Fusion Binded Epoxy -Beschichtung gemäß ANSI/AWWA C550 oder Malen auf Anfrage



Rilles Schmetterlingsventil



Anwendungen
Brandschutzsystem: Automatische Sprinkler -Feuerlöschsystem Hauptrohrsteuerung, die in Verbindung mit Wasserflussanzeige und Alarmventilgruppe verwendet wird.
Gebäude Wasserversorgung und -entwässerung: Zentrale Klimaanlage zirkulierende Wasser, Gebäudewasserversorgungsnetz, EPDM -Softsiegelmodell wird bevorzugt.
Industriepipeline: Medien mit leichten Partikeln werden abgeschnitten (wie Kühlwasser, Druckluft), und der Staub im Ventilhohlraum muss regelmäßig gereinigt werden.
