Edelstahl -Flansch -Schmetterlingsventile Beschreibung
Edelstahlflansch-Schmetterlingsventil besteht aus 304/316 Edelstahl- oder Fluor-auskundiges Material. Es realisiert die Pipeline -Medium -Kontrolle durch Flanschanschluss und hat die Eigenschaften der Korrosionsbeständigkeit, hohen Temperaturwiderstand und langer Lebensdauer. Das Kerndesign umfasst:
Dreidimensionale exzentrische Struktur: Die Schmetterlingsplatte und der Ventilsitz nehmen exzentrisches Design an, um die Reibung zu verringern und die Dichtung zu verbessern, was für hohe Temperatur, hohe Druck und Partikelhallungen geeignet ist.
Versiegelungsverstärkung: Die Schmetterlingsplatte für Hardversiegelmodell ist mit Edelstahl oder Hardlegierung geschweißt, und der Temperaturbeständigkeit kann 425 Grad erreichen. Das Weichsiegel nimmt Fluororubber (FKM) oder PTFE an, das eine hervorragende Säure- und Alkali -Resistenz aufweist.
Edelstahlflansch -Schmetterlingsventile Spezifikation
|
Nenndruck |
PN6, PN10, PN16, PN25, PN40, Class150, Class300 |
|
Größe |
DN50 bis DN4000/2 "-160" |
|
Fahren |
Schaltgetriebe, Wurmgetriebe, pneumatisch, hydraulisch, elektrisch usw. |
|
Verbindung |
Flansch, Schweißen, Wafer |
|
Temperatur |
-29 Grad bis 225 Grad |
|
Mittel |
Luft, Wasser, Meerwasser, Abwasser, Öl, Gas usw. |
Technische Parameter und Modellklassifizierung
| Parameter/Modell | Typische Reichweite/Eigenschaften |
|---|---|
| Nenndurchmesser (DN) | DN 50- DN500 (Unterstützung der Nichtstandsanpassung) |
| Nenndruck(PN) Herr Präsident! | PN 10- PN25 (einige Hardsiegelmodelle bis PN40) |
| Anwendbare Temperatur | -20 Grad ~ 450 Grad (Hardsiegel)/ -10 Grad ~ 150 Grad (Soft Seal) |
| Drive -Modus | Manuelles Wurmgetriebe, pneumatisch, elektrisch (explosionssicher optional) |

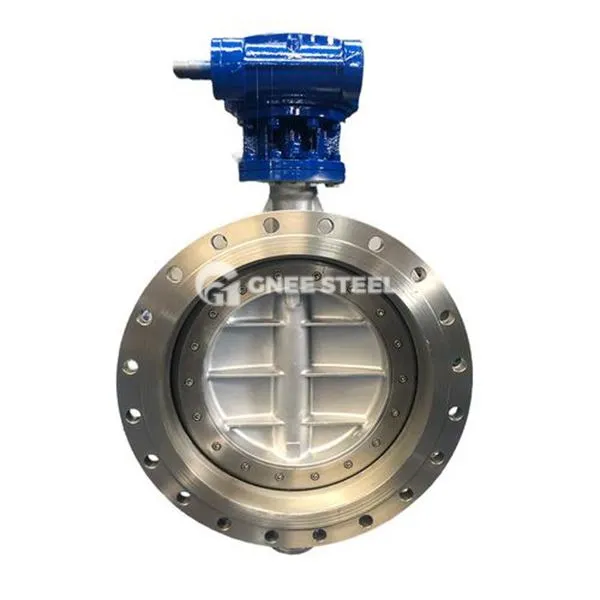

Edelstahlflansch -Schmetterlingsventile
Anwendungs- und Auswahlvorschläge
Chemische Industrie: Bevorzugen Sie mit Fluor ausgekleidete Schmetterlingsventile (z.
Lebensmittel und Pharmazeutika: Wählen Sie 316L Edelstahl polierte Schmetterlingsventile aus, um die hygienischen Standards zu erfüllen (RA weniger als oder gleich 0. 8 μm).
Energiesystem: Hochtemperaturdampfleitungen sind mit hart versiegelten Schmetterlingsventilen der D343H-Serie ausgestattet, die PN40-Druck standhalten und einen Leckagespiegel von ANSI V aufweisen können.
