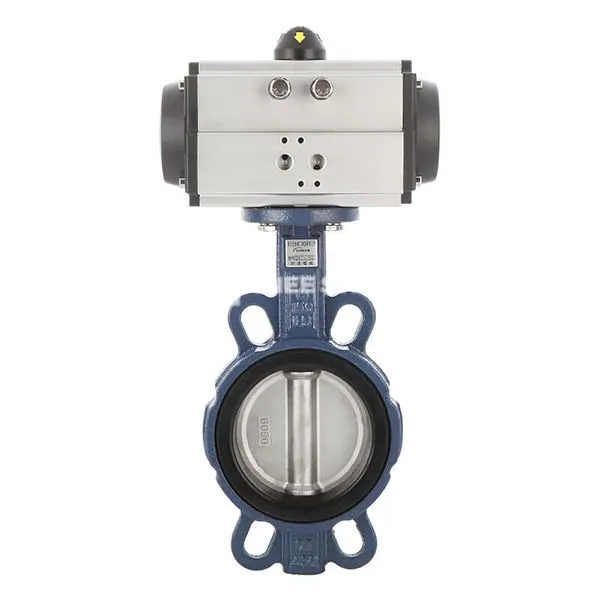

Wafer -Schmetterlingsventil mit pneumatischer Stellantrieb

Das Wafer -Schmetterlingsventil mit pneumatischer Stellantrieb ist ein Ventil, das durch Drehen der durch Druckluft angetriebenen Ventilscheibe schnell geöffnet und geschlossen werden kann. Es eignet sich für Pipeline-Systeme mit begrenztem Raum und hohem Frequenzbetrieb. Es wird in den Feldern Chemikalie, Energie, Nahrung usw. häufig bei der Durchflussregelung und Isolation eingesetzt.

Kernstruktur und Arbeitsprinzip

Ventilkörper und Verbindungsform:
Waferdesign: Der Ventilkörper wird mit Schrauben zwischen den Rohrflanschen mit einer kompakten Struktur und einem Speicherplatz gespart.
Ventilplatte und Siegel: Die Schmetterlingsplatte nimmt eine Scheiben-förmige Struktur an, und das Versiegelungsmaterial kann Nitrilkautschuk (NBR), Fluororubber (FKM) oder Metall-Hartsiegel sein, um die Bedürfnisse verschiedener Medien zu erfüllen.

Pneumatischer Aktuator:
Doppelwirksame/Einwirkungsvermögen: Doppelwirkende Aktuatoren verlassen sich auf bidirektionale Luftquellenantrieb, und Einzelwirkungsanträge sind mit der Federreset-Funktion ausgestattet (automatisch geschlossen, wenn die Luft verloren geht).
‌Drive -Modus: Getrieb (bei Serie) oder Scotch Fork (AW -Serie) Getriebe, Ausgangsdrehmoment bis ‌10 ~ 5000 n · M‌, geeignet für DN15 ~ DN1200 Kaliber‌.
‌
Arbeitsprinzip ‌:
Die Luftquelle ({{0}}. 4 ~ 0,6 MPa) wechselt die Richtung durch das Magnetventil, drückt den Aktuatorkolben, um sich zu bewegen, und treibt die Schmetterlingsplatte zum Drehen von ‌90 Grad ‌, um die volle Öffnung oder vollständige Schließung zu erreichen.
‌Saling-Mechanismus:



Wafer -Schmetterlingsventil mit pneumatischer Stellantrieb



Anwendungen

• Industrieautomatisierung:

Schnelle Trennung von Materialdiefernpipelines bei chemischen Reaktoren.

Dampfflussregulation in thermischen Netzwerken, standhalten hoher Temperatur und hohem Druck.

• Saubere und hygienische Systeme:

Aseptische Medienkontrolle von Lebensmitteln und Getränkenfüllungsleitungen (unter Verwendung von Spiegelpoliertem Edelstahlventilkörpern).
Leckdicht isoliert von Lösungsmitteln und Emulsionen in pharmazeutischen Geräten.

• Umweltschutz und Energie:

Partikelabfallgaspipelines in Rauchgasentschwefelungssystemen mit Verschleiß-resistenten Hartdichtungsdesign.
Notfallverbindung von LNG-Tankausgängen, die niedrige Temperaturbedingungen (-196 Grad) unterstützt.
