Guss Stahlgeflansches Schwung -Prüfventil Beschreibung
Gastes Stahlflansch-Schwung-Check-Ventil ist ein Einwegströmungsregelventil mit einer Schwungventilscheibenstruktur und einem Guss-Stahlkörpermaterial, das durch einen Flanschanschluss an der Rohrleitung befestigt ist.
Struktur und technische Parameter
Ventilkörperstruktur:
Flange-Verbindung: Die Einlass- und Auslassenden des Ventilkörpers sind flanschfestigen (gemäß ANSI B16.34 Standard), geeignet für DN15 ~ DN600-Rohre;
Schwing Ventilscheibe: Die Ventilscheibe ist durch einen Kipphebel mit der Ventilwelle verbunden, die leicht 360 Grad kompensiert werden kann, um sicherzustellen, dass die Dichtungsfläche fest passt.
Mit geschlossenes Design: Alle Öffnungs- und Schließteile sind in den Ventilkörper eingebaut, ohne externe Leckagepunkte und hohe Sicherheit.
Stahlgeflansches Schwingsprüfventilspezifikation gegossen
|
Artikel |
Ventil |
|
Anwendung |
Industrielle Nutzung, Wasserverbrauch, Haushaltsnutzung |
|
Portgröße |
Dn 10- dn2000 |
|
Garantie |
24 Monate |
|
Herkunftsort |
China |
|
Henan |
|
|
Leistung |
keiner |
|
Medientemperatur |
Hochtemperatur, niedrige Temperatur, mittlere Temperatur, normale Temperatur |
|
Markenname |
Gaune |
|
Struktur |
Überprüfen |
|
Medien |
Gas, Öl, Wasser, Chemikalie, Dampf |
|
Individuelle Unterstützung |
OEM, ODM, OBM |
|
Lieferzeit |
7-15 Tage |
|
Beschichtung |
Angepasst |
|
Entwurf |
BS 1868 / API 6D / ASME B16.34 |
|
Endverbindung |
Gewinde, Sockelschweißung |
|
Von Angesicht zu Angesicht |
ASME B16.10 |
|
Ende Flansch |
ASME B16.5 |
|
Prüfen |
API598 (Englisch) |
|
Zertifikate |
CE/ISO/SGS/MTC |
|
OEM/ODM/OBM |
Angepasst |

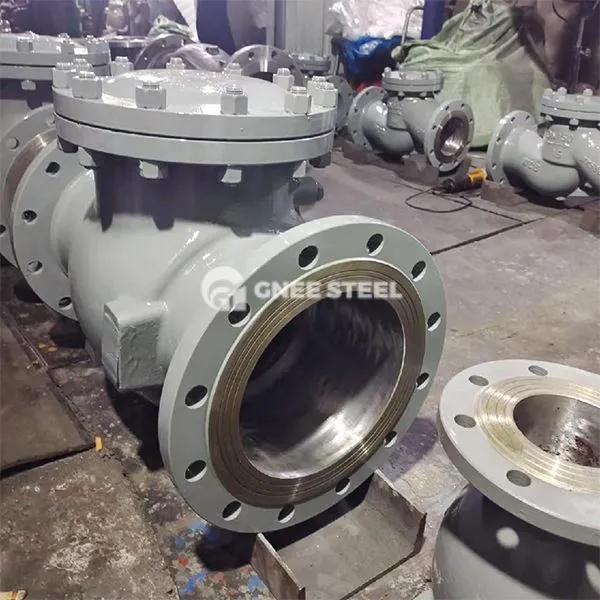

Stahlgeflansches Schwungschutzventil gegossen
Anwendungen
Petrochemische Industrie: Hochtemperaturöl-Pipeline, Reaktor-Outlet-Rückflussprävention;
Stromversorgungssystem: Kesseldampfrohrlinie, Hochdruckkühlwasserzirkulationssystem;
Industriewasserbehandlung: Wasserversorgungssystem mit großem Fluss, Abwasserpumpenauslass-Rückfluss Vorbeugung.
Auswahlpunkte
Druckanpassung:
Für herkömmliche Arbeitsbedingungen ausgewählt PN16 ~ 40 Guss-Stahlventilkörper und der ultrahohe Druck (wie PN160) muss auf Chrom-Molybdän-Stahlmaterial verbessert werden.
Mittlere Anpassungsfähigkeit:
Partikelhaltige Medien müssen eine Versiegelungsfläche mit Hartlegierung auswählen.
Es wird empfohlen, mit PTFE ausgekleidet zu sein oder mit PTFE ausgekleidet oder rostfreie Stahlversiegelungsflächen ausgekleidet zu werden.
Installationsanforderungen:
Durchflussrichtungsregelung: Strikt nach dem auf dem Ventilkörper markierten "niedrigen und hohen Out" installieren. Die Reverse -Installation bewirkt, dass die Ventilscheibe nicht schließt.
Flanschversiegelung: Während der Installation müssen die Wunddichtungen oder Graphitdichtungen installiert werden, um die Versiegelung der Flanschoberfläche zu gewährleisten
