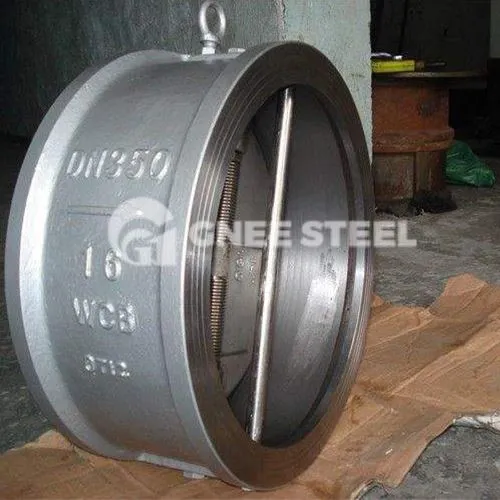

Das Scheibenrückschlagventil ist ein neuartiger Rückschlagventiltyp, der durch die Kombination langjähriger Ventilproduktionstechnologie mit fortschrittlichem Produktdesign im Ausland entwickelt wurde. Sein Hauptvorteil besteht darin, die Auswirkungen von Rückschlagventilen und oberen Rücklaufventilen vom Hubtyp unter Arbeitsbedingungen zu überwinden. , Wasserschlag-Phänomen, wodurch ein stoßfreier Betrieb erreicht wird.
Design und Herstellung gemäß API 6D, ASME B16.34 oder gleichwertig.◆ PT-Bewertungen gemäß ASME B16.34
» Face-to-Face-Abmessungen gemäß API 6D oder ASME B16.34. ◆ Flanschenden gemäß ASME B16.5
» Stumpfschweißenden nach ASME B16.25 ◆ Ventilkennzeichnung nach MSS SP-25
» Inspizieren und getestet gemäß API 598 oder API 6D
» Größen reichen von 2" bis 30"
» Druckstufen von Klasse 150 bis Klasse 600, PN16 bis PN100
» Endverbindungen in RF- oder RTJ-Flansch-, Stumpfschweiß- oder Nabenenden
» Strukturiert aus einem zweiteiligen, verschraubten Gehäuse und einem einteiligen, druckversiegelten Gehäuse
» Es wird eine Vielzahl von Gehäuse- und Verkleidungsmaterialien angeboten, darunter Kohlenstoffstahl ASTM A216 WCB, WCC, kohlenstoffarmer Stahl LCB, LCC, legierter Stahl WC6, WC9, C5, Edelstahl CF8, CF8M, CF3, CF3M, Duplex- und Super-Duplex-Stahl A890 GR. 4A, 5A oder F51, Sondermaterialien in Monel, Alu. Bronze C95800, 95600 usw. Für zusätzliche Korrosions- oder Verschleißfestigkeit können Beschichtungen vorgesehen werden. Es können auch Aufpanzerungen und Schweißauflagen geliefert werden. Sitzoptionen mit Metall-zu-Metall- oder blasendichter Belastbarkeit.
» Optionales Bypass-System, Dashpot und Gegengewichtsbaugruppe.
- Merkmale
1. Geringer Strömungswiderstand
Der stromlinienförmige Ventilkörper und der Durchflussquerschnitt des Ventilsitzes betragen mehr als das 1,4-fache des Durchflussquerschnitts der Rohrleitung. Wenn sich der Ventilteller daher bei einem Hubwinkel von 40° öffnet, kann der volle Durchflussbereich erreicht werden und der Strömungswiderstand ist recht gering.
2. Geringe selbstschließende Druckdifferenz
Die Durchflussrate bei vollständiger Öffnung ist gering. Durch die schräge großexzentrische Gestaltung des Ventiltellers und die feste Ausführung der beiden Wellen wird die Wellendichtung zuverlässig abgedichtet. Der Ventilteller und die Welle sind gelenkig miteinander verbunden und mit selbstschmierenden Lagern ausgestattet, um die Reibung zu minimieren.
Daher kann der Öffnungs- und Schließdruckunterschied weniger als 19 kPa betragen, und die Durchflussrate bei vollständiger Öffnung beträgt etwa 2 m/s, was viel niedriger ist als bei anderen Rückschlagventilen, und es sollte nicht im Abwassermedium stecken bleiben.
3. Gute Abdichtung
4. Hervorragende dynamische Eigenschaften
Aufgrund der oben genannten strukturellen Eigenschaften reagiert der Ventilteller schnell, wenn sich der Wasserfluss umkehrt. In Verbindung mit dem kleinen Hubwinkel von 40° und der Wasserflussumlenkung mit großem Durchmesser wird die Aufprallkraft des Ventiltellers auf die Puffervorrichtung minimiert und der Pufferzylinder reduziert den Aufprall des Ventiltellers auf die Puffervorrichtung erheblich. Reduziert Wasserschläge beim Stoppen der Pumpe und sorgt für ein geräuschloses Abschalten.
5. Lange Lebensdauer
Das einzigartige Metall-auf-Metall-Design mit zwei Exzentern und Neigungen ermöglicht, dass sich der Ventilteller beim Öffnen schnell vom Ventilsitz löst. Das Reibungsmoment ist äußerst gering und schont wirksam die Dichtfläche. Die Kegelflächendichtung des Ventilsitzes ermöglicht eine Selbsthemmung des Ventiltellers nach dem Schließen. Darüber hinaus kann eine zuverlässige Abdichtung unter Gegendruck erreicht werden. Nach dem Test entspricht die Dichtleistung auch nach 100-{5}-maligem Öffnen und Schließen immer noch dem Leckageindex des Rückschlagventils und ist höher als dieser. Durch die statische Wellenkonstruktion reibt der Ventilteller während des Öffnungs- und Schließvorgangs nur mit dem Lager, und die Wellendichtung selbst ist eine statische Dichtung, die sehr zuverlässig ist.
