Geschmiedeter Stahlprüfventil Beschreibung
Geschmiedetes Stahlprüfventil ist ein Ventil, das die Öffnungs- und Schließteile antreibt, um die Einwegströmungsregelung durch den eigenen Durchflussdruck des Mediums zu erreichen. Seine Kernfunktion besteht darin, einen Flüssigkeits-Rückfluss zu verhindern, und wird häufig in Hochtemperatur- und Hochdruck-industriellen Pipeline-Systemen verwendet.
Material und Prozess:
Der Ventilkörper besteht aus geschmiedetem Stahl (z.
Die Versiegelungsfläche wird mit harter Legierung mit einer Härte von größer als oder gleich HRC58 gekleidet, um die Versiegelungszuverlässigkeit unter Hochdruckbedingungen zu gewährleisten.
Typische Struktur:
Bonnet -Verbindungsmethode:
Bolttyp: Der Ventilkörper und die Motorhaube sind durch Schrauben und Muttern verbunden und mit einer Spiralwunddichtung (316 mit flexiblem Graphit) versiegelt.
Geschweißtes Typ:
Drucktyp: Innen Druck selbstdichtender Ringdesign, desto höher der Druck, desto zuverlässiger ist die Dichtung.
Typ und Arbeitsprinzip
Swing Checkventil
Die Ventilscheibe dreht sich durch einen Scharniermechanismus um die Achse. Wenn sie vollständig geöffnet sind, ist der Flüssigkeitswiderstand gering (Druck ist verringert), was für große Durchflussbedingungen geeignet ist.
Die Versiegelungsfläche kann als Ganzmetall oder mit Gummi-Pads eingelegt werden. Zu den zutreffenden Medien gehören Wasser, Öl und Flüssigkeiten, die Partikel enthalten. LIFT -Prüfventil
Die Ventilscheibe bewegt sich vertikal entlang des Ventilsitzes. Wenn es geschlossen ist, stützt es sich auf sein eigenes Gewicht oder eine eingebaute Feder, um schnell zurückzusetzen, und die Versiegelungsleistung ist strenger (Leckebereich erreicht den API 598-Standard) ; Typische Modelle wie das y-Typ-gefälschte Stahlprüfventil, der Durchflusskanal ist Y-förmig und der Flüssigkeitswiderstand beträgt nur 30% ~ 50% der von herkömmlichen Ventilen, die für nicht korroverische Medien wie Dampf und Wasser geeignet sind. Socket -Schweißstahlprüfventil
Der Sockelschweißanschluss wird übernommen, und der Kontakt der Dichtungsoberfläche ist gleichmäßig, was für saubere Medien und Hochdruckdifferenzumgebungen (bis zur Klasse 2500) geeignet ist.
Geschmiedete Stahlprüfventilspezifikation
| Artikel | Ventil |
| Struktur | Überprüfen |
| Anwendung | Allgemein |
| Herkunftsort | China |
| - | Henan |
| Leistung | Handbuch |
| Individuelle Unterstützung | OEM, ODM |
| Portgröße | 3/4''-2 1/2'' |
| Garantie | 1 Jahr |
| Medientemperatur | Hochtemperatur, mittlere Temperatur, normale Temperatur |
| Markenname | Gaune |
| Medien | Wasser |
Vorteile und Einschränkungen
| Bedingungen | Vorteile | Einschränkungen |
|---|---|---|
| Pressures Widerstand | Der höchste Druckniveau erreicht die Klasse 2500 (42 MPa), geeignet für petrochemische ultrahohe Druckpipelines | Das häufige Öffnen und Schließen der Ventilscheibe kann leicht Kratzer auf der Dichtfläche verursachen, was regelmäßig Schleifen und Wartung erfordert. |
| Temperaturesistenz | Das geschmiedete Stahlmaterial unterstützt einen weiten Temperaturbereich von -29 Grad ~ 550 Grad und eignet sich für Hochtemperatursysteme mit thermischer Leistung und Kernkraft. | Hochtemperaturarbeitsbedingungen erfordern hitzebeständige Legierungsventilstängel (wie F91) und Graphitpackung, die teurer sind. |
| Wartungskontrolle | Das abnehmbare Motorhaube -Design erleichtert den Austausch von Robben und unterstützt die Online -Wartung. | Das Fettinjektionsmanagement erfordert eine präzise Kontrolle des Drucks (10% höher als Rohrliniendruck) und Fetteinspritzbetrag. Ein unsachter Betrieb kann leicht zum Versiegelungsfehler führen. |

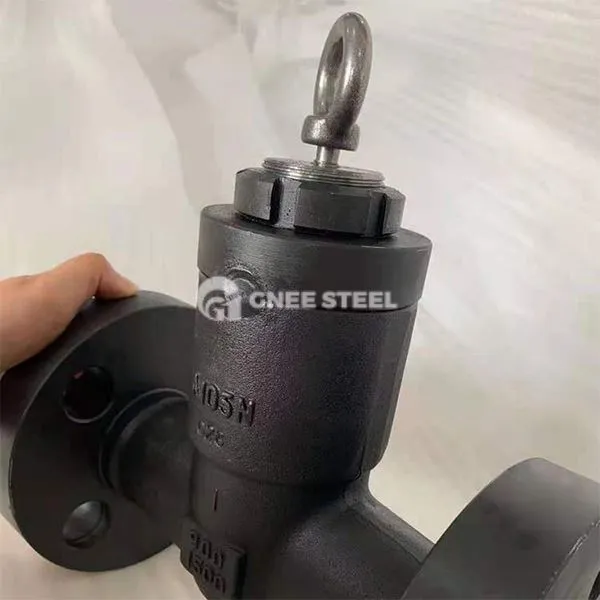

Geschmiedetes Stahlprüfventil
