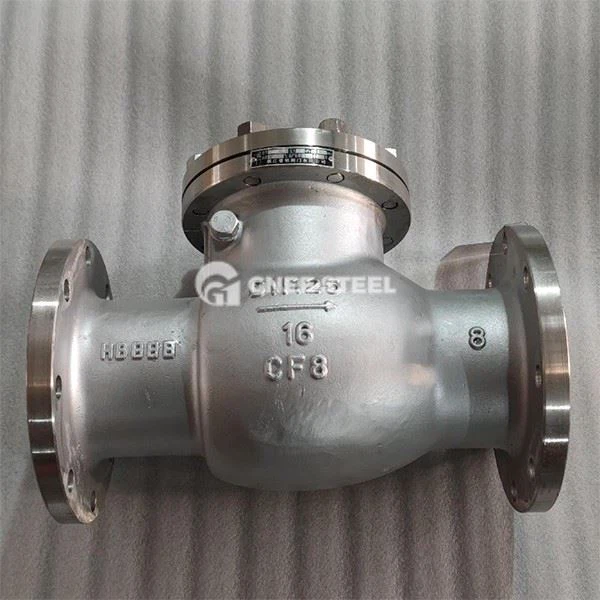

Druckdichtungsschwung -Prüfventil

Das druckversiegelte Schwungprüfventil ist ein Ventil, das durch Drehen der Ventilscheibe um die Achse eine Einwegschaltung erreicht. Das Kernmerkmal ist die Verwendung einer Druckverdichtungsstruktur (z. B. einer Metalldichtung oder eines elastischen Dichtungsrings), um die Versiegelungsleistung unter Hochdruckbedingungen durch mittlerer Druck zu verbessern, um effektives Leckagen zu verhindern. Es eignet sich für Hochdruck-Pipeline-Systeme wie Erdöl und Chemische Industrie, um einen mittleren Rückfluss zu verhindern und Wasserhammereffekte zu reduzieren.

‌Valve Body und Dichtungskomponenten‌

‌Valve Body Material‌: Kohlenstoffstahl (WCB), Edelstahl (316/304) oder Duplexstahl (2205), geeignet für hohen Druck (weniger oder gleich PN420) und korrosives Medien.
‌ Self-Tarning-Versiegelungsstruktur: Es wird zwischen der Klappenabdeckung und dem Ventilkörper eine Metall-Wund-Dichtung oder -O-Ring verwendet. Wenn der mittlere Druck zunimmt, wird der Dichtungsoberflächendruck verstärkt, um Null -Leckage (Leckquote weniger als oder gleich 0. 01%) ‌.

‌Valve -Klappe und Antriebsdesign‌

‌Schwingventilklappen: Die Scheibenventilklappe dreht sich um die rotierende Achse, und der optimierte Kanal reduziert den Durchflusswiderstand (30% ~ 50% niedriger als der Hubtyp), der für Szenarien mit niedriger Durchflussrate mit niedrigem Durchfluss geeignet ist.
‌Buffer-Mechanismus: Einige Modelle verfügen über integrierte Dämpfungsfedern oder hydraulische Puffer, um den Einfluss des Schließens des Ventilklappens zu verringern und eine Vibration von Pipeline zu vermeiden.

Größe: 2 "~ 24" (DN50mm-DN600mm)

Druck: ANSI 600 lb ~ 3500 lb (PN100 ~ PN420)

Medium: Wassergasölluft ect

Temperatur: -29 Grad -550 Grad

Körper: A105, Legierungsstahl, CF8

Verbindungsmethode: Gewinde, Hinternschweißen, Flansch

Fertigungsstandards: API 6D, GB/T 12235-2007

Inspektionsstandards: API 698, GB/T 12224-2015

Längenstandards: ASME B 16.10, GB/T 12221-2005

Flanschstandards: JB/T 74-94, gb/t 9113-2010

Druckbewertung: ASME B 16.34, GB/T 12224-2015

Flanschstandards: ASME B16.5, ASME B16.47 A, API 605



Druckdichtungsschwung -Prüfventil



Vorteile

Zuverlässige Hochdruckversiegelung: Das Sachverdichtungsdesign hat eine bessere Versiegelungsleistung unter hohem Druck (größer oder gleich PN160), wodurch das Problem der Bolzenlockerung der herkömmlichen Flanschversiegelung vermieden wird.
‌Low Flow Resistenz und langes Leben: Der optimierte Ventilkörper reduziert den Druckverlust (weniger als oder gleich 0. 05MPA), und die Verschleiß-legierige Dichtungsfläche (wie Stellitenlegierungen) hat eine Lebensdauer von bis zu 100, 000 Openings und Schließungen und Schließungen und Schließungen und Schließungen.
‌Flexible Installation‌: Unterstützt horizontale, vertikale oder geneigte Pipeline -Installation. Bei vertikaler Installation muss die mittlere Flussrichtung von unten nach oben ‌ sein.
