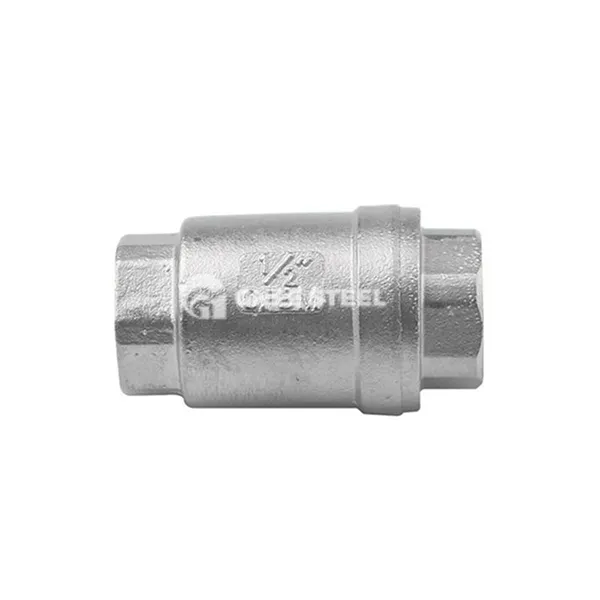

Beschreibung des Federladen -Scheckventils
Spring-beladenes Scheckventil ist ein Einwegventil, das mit Hilfe der Federkraft geschlossen wird, sodass das Medium in eine Richtung fließen und den Rückfluss des Rückwärtsbetriebs blockiert. Sein Kernmechanismus ist:
Forward Flow Öffnung:
Reverse Flow Schließen
Die Abschlusswirkung des Auslösers (dh Bruchdruck) hängt von der Federsteifheit und den mittleren Arbeitsbedingungen ab.
Typ und Struktur
Klassifizierung durch struktur:
Spring-Inline-Typ : Die Ventilscheibe ist parallel zur Pipeline-Achse mit einer kompakten Struktur, die für Pipelines mit kleiner Durchmesser geeignet ist (DN15 ~ 100 mm);
Spring y Typ: Die Ventilscheibe befindet sich in einem bestimmten Winkel zur Rohrleitung, mit niedrigerem Durchflusswiderstand und einfacher Wartung. Es wird häufig in Hochdruck- oder häufigen Öffnungs- und Schließszenarien verwendet.
Swing Spring Assisted Type : Kombiniert eine Scharnier-Schard-Schindel-Ventilscheibe mit Federpuffer, um den schließenden Aufprall zu verringern, und eignet sich für Pipelines mit großer Durchmesser (DN200 ~ 1200 mm).
Key -Komponenten:
Spring-Material: Edelstahl (304\/316L) oder Legierungsstahl, korrosionsbeständig und elastisch stabil;
Sealing Form
Federbelastete Scheckventilspezifikation
|
Produktname |
Branchen -Frühlingsprüfventil |
|||
|
Größe |
1/2",3/4",1",11/4",11/2",2",21/2",3",4" |
|||
|
Verbindungsende |
Gewinde |
|||
|
Standard |
3a, din, sms, iso |
|||
|
Dichtung |
Silikon, EPDM, Viton |
|||
|
Operation Weg |
Handbuch, pneumatischer und elektrischer Aktuator |
|||
|
Maximale Temperatur |
10BAR |
|||
|
Arbeitstemperatur |
-10 Grad zu +120 Grad |
|||
|
Oberflächenpolieren |
Ra weniger als oder gleich 0. 8 μm |
|||
|
Versandweg |
Durch Express, durch Luft oder auf See als Kundenanfrage |
|||
|
Anwendungsbereich |
Milchprodukte, Essen, Bier, Getränk, Apotheke, Kosmetik, Wasser usw. |
|||
Federbelastung Ventil
Merkmale
Fast Response
Hochverdichtung : Die vorinstallierte Feder verbessert die Klemmkraft zwischen der Ventilscheibe und dem Ventilsitz und kann den Rückfluss unter niedrigen Druckbedingungen effektiv verhindern.
Konstruktion mit niedrigem Durchflusswiderstand: Die streamlinienförmige Ventilkanalstruktur verringert den Druckverlust und der Druckabfallverlust beträgt weniger als 3% (vollständig geöffnet). Durability : Die Feder- und Dichtfläche sind abgenutzt, und die Lebensdauer kann 5 bis 10 Jahre (normale Arbeitsbedingungen) erreichen.
Anwendungen
HLK -System : Kühlwasser oder Dampf -Rückfluss verhindern, Wasserpumpen und Kessel schützen.
PETROCHEMISCHE PROZESS -PIPELINES
Hydraulisches Übertragungssystem:: Blockieren Sie den Rückfluss von Hydrauliköl, um zu vermeiden, dass der Stellantrieb die Kontrolle verliert.
Lebensmittel- und Pharmaindustrie: Das Sanitärdesign (Spiegelpolieren) entspricht den Bedürfnissen einer aseptischen Flüssigkeitskontrolle.
