API 602 ist ein internationaler Standard für Ventile, der vom American Petroleum Institute (API) entwickelt wurde. Diese Norm zielt hauptsächlich auf Stahlschieber, Durchgangsventile und Rückschlagventile mit Nennabmessungen kleiner oder gleich DN100 (US-Standardgröße) ab. Der API602-Standard spezifiziert die Anforderungen an Ventildesign, Materialien, Abmessungen, Nenndruck, Baulänge, Herstellung, Inspektion und Prüfung.
| ANSI-Klasse/Bewertung | 800#, 1500#, 2500# |
| Designstandard | API 602 |
| Prüfstandard | API 598 |
| Größe | 1/2″ -2″ |
| Materialien | Körper: A105, F11, F22, F51, LF2, F304, F304L, F316, F316L Besatz: 13 % Cr, Stellit usw |
| Endet | Verschraubte Enden (NPT) nach ANSI/ASME B1.20.1 Muffenschweißenden nach ASME B16.11 Stumpfschweißenden nach ASME B16.25 Endflansch: ANSI B16.5 |
| Betrieb | Manuell, elektrisch |
| Häfen | Standard- und Vollport |
Materialauswahl
| Trimmnummer | Toroberflächen | Sitzflächen | Stammmaterial |
| 1 | 13Cr | 13Cr | ASTM A182 F6a |
| 2 | 18Cr-8Ni | 18Cr-8Ni | ASTM A182 F304 |
| 3 | 25Cr-20Ni | 25Cr-20Ni | F310 |
| 5 | HF(Co-Cr A) | HF(Co-Cr A) | ASTM A182 F6a |
| 8 | 13Cr | HF(Co-Cr A) | ASTM A182 F6a |
| 9 | Monel | Monel | Monel |
| 10 | 18Cr-8Ni-Mo | 18Cr-8Ni-Mo | ASTM A182 F316 |
| 12 | 18Cr-8Ni-Mo | HF(Co-Cr A) | ASTM A182 F316 |
| 13 | Legierung 20 | Legierung 20 | Legierung 20 |
| 15 | HF(Co-Cr A) | HF(Co-Cr A) | ASTM A182 F304 |
| 16 | HF(Co-Cr A) | HF(Co-Cr A) | ASTM A182 F316 |
| Art.-Nr. | Teilname | Materialien |
| 1 | Handrad | Sphäroguss |
| 2 | Namensschild | Edelstahl |
| 3 | Handradmutter | ASTM A194 2H; ASTM A194 8 |
| 4 | Schaftmutter | ASTM A276 420 |
| 5 | Stopfbuchsenschraube | ASTM A193 B8 |
| 6 | Stopfbuchsenmutter | ASTM A194 8 |
| 7 | Stopfbuchsenflansch | ASTM A216 WCB; ASTM A352 LCB; ASTM A351 CF8 |
| 8 | Drüse | SS304, SS316 |
| 9 | Verpackung | Graphit |
| 10 | Motorhaubenschraube | ASTM A193 B7, B7M, B8, B16; ASTM A320 L7M |
| 11 | Motorhaubenmutter | ASTM A194 2H, 7M, 8, 16 |
| 12 | Motorhaubendichtung | SS304+Graphit; SS316+Graphit |
| 13 | Sitzring | ASTM A276 410; ASTM A182 F304/F316 |
| 14 | Tor | ASTM A182 F6a/ F304/ F316 |
| 15 | Körper | ASTM A105, ASTM A350 LF2, ASTM A182 F5/ F11/ F22/ F91, F304(L)/ F316(L) |

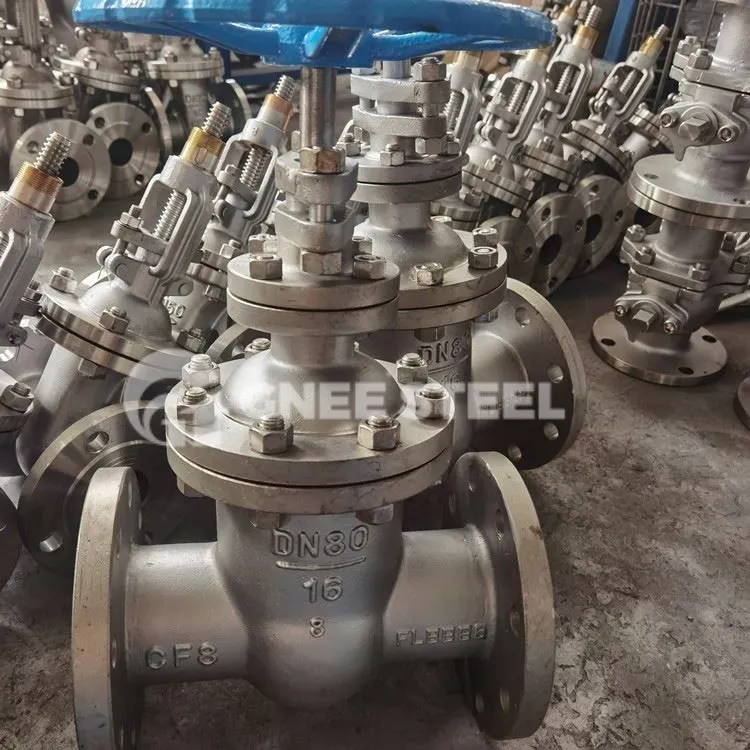

API 602 Absperrschieber
