Das Doppelscheiben-Schieberventil ist eine Art Keramik-Schieberventil. Daher sind seine Struktur und sein Funktionsprinzip dieselben wie bei einem Schieberventil. Sein Öffnungs- und Schließkörper (Ventilplatte) wird durch den Ventilschaft angetrieben, um die Dichtfläche des Ventilsitzes auf und ab zu bewegen, wodurch der Flüssigkeitsdurchgang verbunden oder unterbrochen werden kann. Wenn das Ventil teilweise geöffnet ist, werden auf der Rückseite der Schieberplatte Wirbelströme erzeugt, die leicht zu Erosion und Vibration der Schieberplatte führen und auch die Dichtfläche des Ventilsitzes leicht beschädigen können. Es ist schwer zu reparieren. Es ist normalerweise für Arbeitsbedingungen geeignet, bei denen es nicht häufig geöffnet und geschlossen werden muss und die Schieberplatte vollständig geöffnet oder vollständig geschlossen bleiben muss.
Spezifikation des Doppelscheibenschiebers
- Körper: Gusseisen, Sphäroguss, Kohlenstoffstahl, Edelstahl
- Abflusskasten: Gusseisen, Sphäroguss
- Scheibe: Kohlenstoffstahl, Edelstahl, Messing
- Oberer Keil: Kohlenstoffstahl, Edelstahl, Messing
- Spindelmutter: Sphäroguss, Messing
- Schaft: Gusseisen, Sphäroguss
- Haube: Gusseisen, Sphäroguss
- Packung: PTFE, Graphit
- Stopfbuchse: PTFE, Graphit
- Getriebeantrieb: Gusseisen, Sphäroguss
- Dispergierstopfen: Gusseisen, Sphäroguss
- Hochintensive Feder: Kohlenstoffstahl, Edelstahl, Messing
- Orbit-Rolle: Kohlenstoffstahl, Edelstahl, Messing
- Nenndurchmesser: DN40 bis DN800
- Nenndruck: PN200 bis PN500
- Design und Herstellung: API600, ASME B16.34
- Baulänge: ASME B16.10
- Stumpfschweißmaß: ASME B16.25
- Inspektion und Test: API598

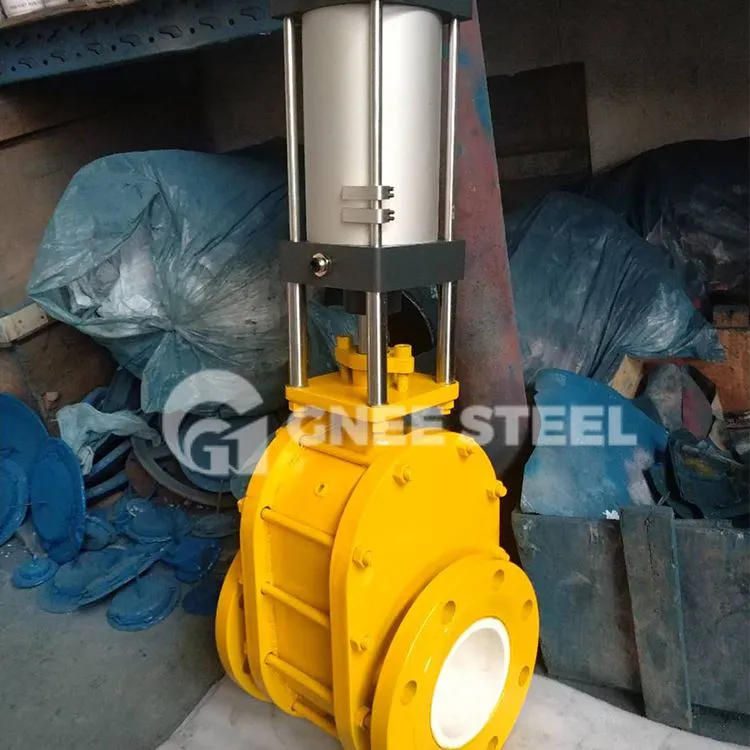

Doppelscheibenschieber
Merkmale des Doppelscheibenschiebers
1. Wenn das System normal funktioniert, öffnet und schließt sich das Tor mit einer gleichmäßigen Geschwindigkeit von 1,0m/min. Das Schließen im Falle eines Unfalls wie beispielsweise eines Stromausfalls ist in zwei Phasen unterteilt: schnelles Schließen und langsames Schließen. 100-20 % Öffnung ist schnelles Schließen und die Zeit beträgt 10 (S). 20-0 % Öffnung ist langsames Schließen und die Zeit beträgt 40 (S).
2. Das Ventil wird als Absperrventil und Rückschlagventil am Auslass einer Wasserpumpe verwendet und verfügt außerdem über eine Ventilschaftverriegelung. Gewährleisten Sie einen sicheren Betrieb. 3. Das Z943T-Schieberventil verwendet ein neuartiges elektrisches Gerät, das lokal oder ferngesteuert betrieben werden kann und die Anforderungen der Computerprogrammsteuerung erfüllt. Die Steuerung ist genau, sicher und zuverlässig.
