BRAUCH BESCHREIBUNG

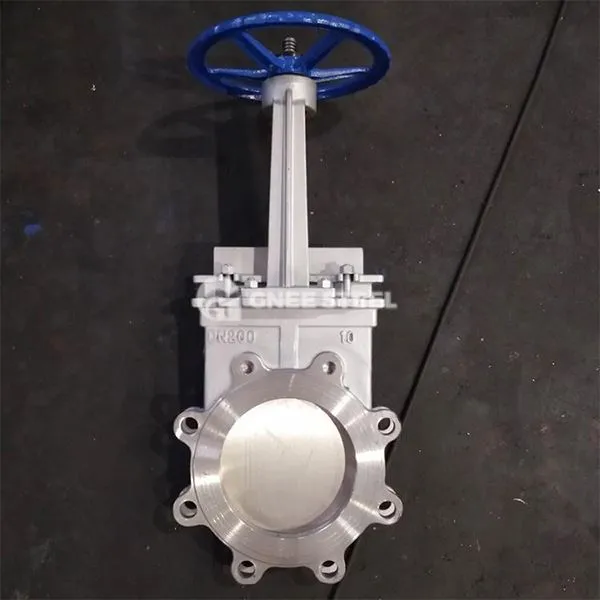

Das Rollmesser-Gate-Ventil ist ein Typ mit Messer-Typen mit Lug-Strukturen, die auf beiden Seiten des Tors ausgelegt sind. Es schneidet das Medium durch vertikales Heben des Tors und ist für die Grenzkontrolle von Hochleistungsflüssigkeiten geeignet, die Partikel, Fasern usw. enthalten (wie Schlamm, Schlacke und viskose Aufschlämmung). Es hat die Vorteile eines starken Biegefestigkeit und zuverlässigen Versiegelung.
Strukturelle Innovation :
Lug -Design: Die Laschen auf beiden Seiten des Tores verbessern die Steifigkeit und verringern die Biegeverformung beim Schneiden. Gleichzeitig bilden sie eine Mehrpunktkompressionsdichtung mit dem Ventilsitz, um den Druckwiderstand zu verbessern (weniger oder gleich PN16);
Sealing Form
Connection -Methode: Die Anschlüsse des Flanschflansches wird angewendet, und die Schrauben befestigen nur den Rohrleitungsflansch, um Extrusion und Verformung des Ventilkörpers zu vermeiden, der für häufige Demontagebedingungen geeignet ist.
Spezifikation von Lug -Messer -Gipfel -Ventilen
| Bedingungen | Technische Indikatoren | Anwendungen und Tipps |
|---|---|---|
| Nenndruck | Pn1 0/16 (1.0 ~ 1,6mpa) | Mittlere und niedrige Spannungssysteme wie Minen und Kraftwerke. |
| Temperaturbereich | -29 Grad ~ 180 Grad (begrenzt durch Versiegelungsmaterial) | PTFE -Dichtungen sind für Arbeitsbedingungen unter 150 Grad geeignet. |
| Kaliberbereich | DN50 ~ DN1400 | Große Durchflussschlähne (DN größer oder gleich 300) wird bevorzugt |
| Hauptmaterial | Ventilkörper: WCB, CF8M (Edelstahl 316), Duplexstahl (F55/F53) | Wählen Sie für korrosive Medien (wie Säure und Alkali) Duplexstahl. |
Gaune Lug Messertor Ventil
Anwendungen
Mines/Kraftwerke:
Kohleschlamm- und Schlacke -Fördersysteme, Hartsiegelstruktur kann Partikel abschneiden (DN300 ~ DN1400, PN10); Sewage -Behandlung :
Faserhaltige Schlamm und viskose Abwasserkontrolle, U-förmige Klinge, um Verstopfung zu verhindern (Weichdichtung, DN50 ~ DN400); Food/pharmaceuticals:
Das Material aus Edelstahl (316L) für sterile Flüssigkeiten ist für sterile Flüssigkeiten geeignet, und Schnellinstallien sind für die CIP-Reinigung einfach.
