Beschreibung des Wafertorventils
Das Wafer-Gate-Ventil ist ein kompaktes Torventil, das direkt zwischen den Rohrflanschen durch die Flanschlöcher auf beiden Seiten des Ventilkörpers . geklemmt wird. Es verwendet Messertyp- oder Paralleltore als Öffnungs- und Schließteile. Das Medium wird durch Leben des Gate {{2} verwendet. Flüssigkeiten .
Struktur:
Valve Body Assembly : Es enthält Ventilkörper, Ventilabdeckung und Ventilsitz . Die Materialien sind hauptsächlich duktilem Eisen (qt450), Edelstahl (304/316) und Kohlenstoffstahl (WCB) . Die Dicke der Dicke der DN50 -DN50 -DN600 -Spezifikation wird in der Reichweite der Klärte der DN50 ~ DN600 -DN600 -DN600 -DN600 -DN600 -DINLEGEBESTICKE IN DIE Reichweite der Klärme der Dn50 ~ DN600 -Spezifikationen in der Reichweite der Klärung des Börsenkörpers von DN50 ~ DN600 -Spezifikation in der Reichweite der Dn50 ~ ~ dn600 30-120 mm .
Gate Type:
Messertyp-Tor: Randlöschbehandlung (HRC 45-50), kann Fasern und körnige Verunreinigungen abschneiden und für Medien mit einem soliden Inhalt von weniger als oder gleich 25%geeignet ist ..
Paralleles Doppel-Tor: Mit der vorgeladenen Federstruktur verfügt es sowohl mit niedriger Dichtung als auch Hochdruck-Anti-Ablauf-Funktionen .
Drive Modus : Handbuch (Handrad/Griff), elektrisch (wie PZ973 Electric Actuator) und pneumatisches .
Wafer -Gattentor -Ventilspezifikation
| Parameterkategorie | Typische Reichweite |
|---|---|
| Nenndurchmesser | DN50 ~ DN600 (Maximale DN1200 Spezialanpassung) |
| Druckniveau | PN1.0 ~ PN1.6MPA (Klasse 150 ~ 300) |
| Anwendbare Temperatur | Oder |
| Verbindungsstandards | ANSI B16.5, GB/T 9113 Flanschwafertyp, Flanschlochabstandstoleranz ± 0,5 mm |
Inspektion und Qualitätskontrolle
- Faktorische Inspektionselemente
Shell -Festigkeitstest: 1 . 5 -fache des Nenndrucks (PN1.6 Ventil benötigt 2,4 mPa) 5 Minuten lang, keine Leckage.
Sealing -Leistungstest: 1 . 1 -fache des Nenndrucks in Vorwärtsrichtung (0,6 -mal in umgekehrter Richtung), Leckage weniger als oder gleich Dn × 0,1 ml/min.
Action test
- Key Control Points
Rauheit der Gate- und Ventilsitzdichtungsfläche RA weniger als oder gleich 0 . 8 μm, Kontaktfläche größer oder gleich 85%.
Ventilstamm -Geradnessfehler weniger als oder gleich 0,05 mm/m, Clearance mit Gewindeanpassung weniger als 0,1 mm

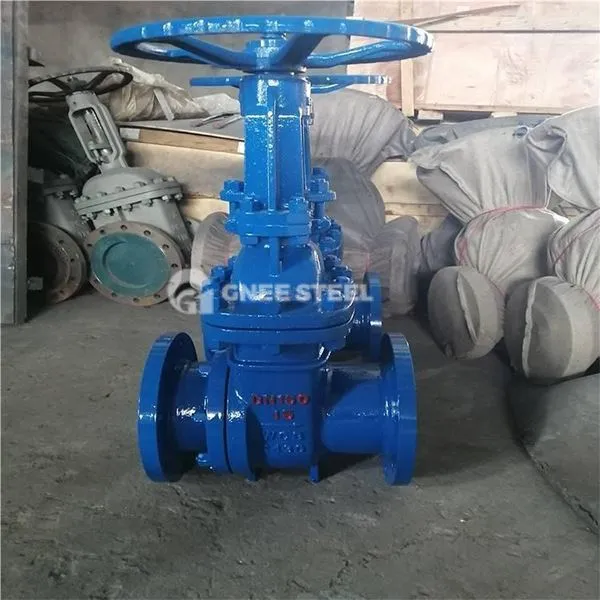

Wafertorventil
Anwendungen
| Industrie | APPLIKATIONEN | Anwendbare Modelle |
|---|---|---|
| Papapermake -Abwasser | Schneiden von Zellstofffasern (Partikelgröße weniger als 15 mm schermen) | Messertor-Waferventil (PZ73W-Typ) |
| Minerale Verarbeitung | Kontrollverluste (fester Gehalt unter 30%) (fester Gehalt unter 30%) | Carbid -Waferventil |
| Food Processing | Sanitärrohr Öffnung und Schließung (316L Material + EPDM Seal) | Aseptisches Wafertorventil |
| Power Desulfurization | Kalksteinschlammtransport (CL⁻ -Korrosionsbeständigkeit) | Plastik -Wafer -Gattentor -Ventil |
