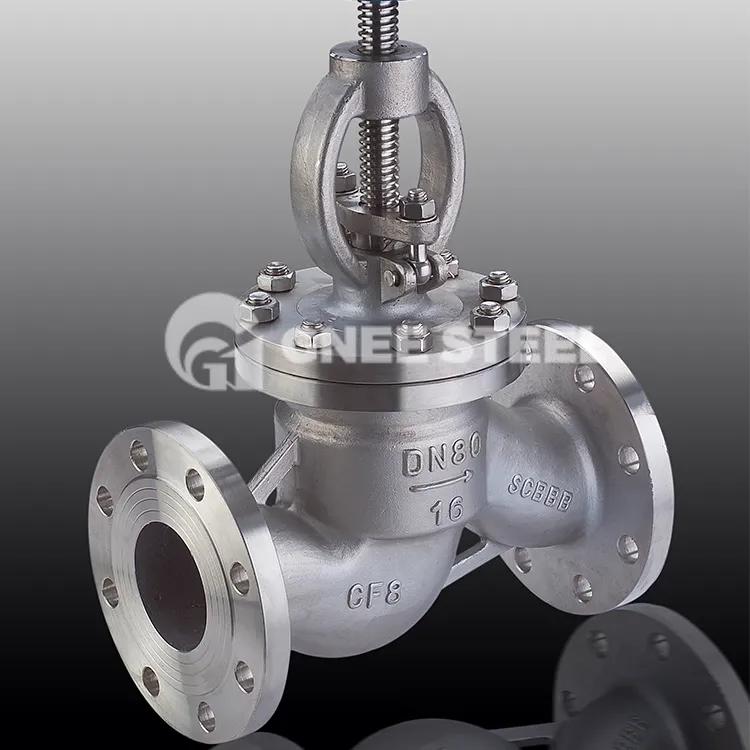

Produktbeschreibung

Die anwendbaren Medien für Absperrventile aus Gusseisen sind: Wasser, Öl, Dampf, saure Medien usw. Zu den Betriebsmodi gehören: manuell, Zahnradgetriebe, elektrisch, pneumatisch usw.

Absperrventile aus Gusseisen werden üblicherweise in Anwendungen wie Heizung, Wasserverteilung und Wasser mit minimalen und maximalen Temperaturen zwischen -10 Grad und +120 Grad verwendet. Diese Art von Absperrventilen aus Gusseisen kann in gewerblichen und industriellen Anwendungen eingesetzt werden. Zu den typischen Dienstleistungen gehören Warm- und Kaltwasser, HVAC und andere allgemeine Versorgungsdienste.

Spezifikation

Größe	DN50-DN300
Druck	10bar / 16bar / 200psi
Norm	BS EN13789 (BS 5152) / MSS SP-85 / DIN3356
Persönlicher Standard	DIN3202 F1/EN 558-1 Serie1
Flanschverbindung	DE 1092-2 PN10/PN16
Ventilende	Flanschende / Schweißende / Gewinde
Geeignetes Medium	Wasser, Öl, Gas usw.
Geeignete Temperatur	-30~ 100 Grad

cast valve

Materialtabelle für Kugelventile

NEIN.	Teilname	Material	Norm
1	Körper	Duktiles Eisen oder graues Gusseisen	BS1452-KARTON
2	Körpersitzring	Messing oder Bronze	-
3	Rabatt	Edelstahl	SS420
4	Bolzen	Kohlenstoffstahl	A3
5	Stahl Ball	Edelstahl	SS420
6	Stengel	Edelstahl	SS420
7	Dichtung	NBR	BS2494-KARTON
8	Motorhaubenschraube	Kohlenstoffstahl	A3
9	Verpackung	Graphit	-
10	Drüse	Duktiles Eisen	BS2789-KARTON
11	Zucht	Kohlenstoffstahl	A3
12	Nuss	Kohlenstoffstahl	A3
13	Motorhaube	Duktiles Eisen oder graues Gusseisen	BS1452-KARTON
14	Schaftmutter	Messing	-
15	Bolzen	Kohlenstoffstahl	A3
16	Handrad	Kohlenstoffstahl	A3
17	Waschmaschine	Kohlenstoffstahl	A3
18	Handradschraube	Kohlenstoffstahl	A3

Größentabelle für Kugelventile aus Gusseisen

DN	D	D1	D2	L	b	f	z-φd	H
15	95	65	46	108	14	2	4-14	204
20	105	75	56	117	16	2	4-14	209
25	115	85	65	127	16	3	4-14	218
32	140	100	76	140	18	3	4-19	239
40	150	110	84	165	18	3	4-19	248
Größen von DN50 bis DN300 sind verfügbar
