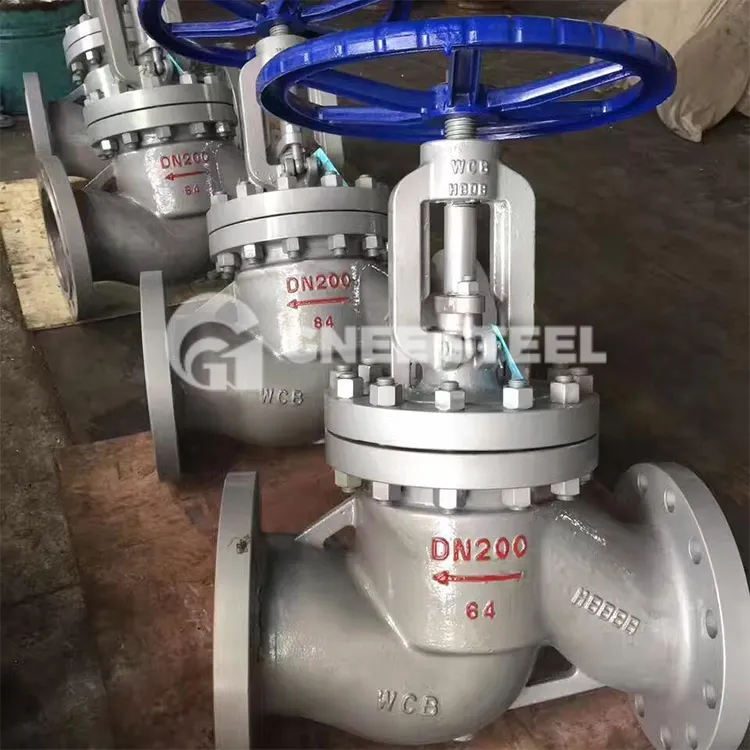

Produktbeschreibung
Das Ventil spielt eine wichtige Rolle beim Absperren und Drosseln des Mediums in der Rohrleitung, in der es sich befindet. Als äußerst wichtiges Absperrventil wird das Absperrventil durch Aufbringen eines Drehmoments auf den Ventilschaft, der sich in axialer Richtung bewegt, abgedichtet. Der Ventilteller übt Druck aus, damit die Dichtfläche des Ventiltellers und die Dichtfläche des Ventilsitzes eng anliegen, wodurch verhindert wird, dass das Medium entlang des Spalts zwischen den Dichtflächen austritt.
Das Absperrventil aus Stahlguss eignet sich zum Anschließen oder Absperren des Mediums in der Rohrleitung und wird hauptsächlich zum Unterbrechen des Wasserflusses in der Flüssigkeitsleitung verwendet. Absperrventile aus Stahlguss eignen sich für eine Vielzahl von Drücken, Temperaturen und Durchmessern, insbesondere für Rohrleitungen mittlerer und großer Durchmesser. Absperrventile aus Stahlguss werden in verschiedene Typen unterteilt, z. B. Durchgangstyp, Gleichstromtyp und Winkeltyp, um den Anforderungen verschiedener Anlässe gerecht zu werden.
|
Größenbereiche |
1 1/2" bis 24" |
|
Druckwerte |
ANSI #150 bis 2500 |
|
Einhaltung von Standards |
BS1873, ASME B16.34 oder gleichwertig |
|
Materialien |
Kohlenstoffstahlguss, Edelstahlguss, Duplexguss oder andere Sonderanfertigungen |
|
Beendet Verbindungen |
Mit Flansch (FF, RF, RTJ) nach internationalen Standards |
Konstruktionsmerkmale von Durchgangsventilen
Der stromlinienförmige Ventilkörper mit voller Durchgangsfläche ermöglicht einen reibungslosen Fluss des Arbeitsmediums, was zu einem minimalen Druckabfall führt.
Verschraubter Körper – Haubenadapter, externe Schrauben und Gabel-Riser-Vorbau.
Verschraubte, selbstausrichtende zweiteilige Verschraubung.
Erneuerbar 13 % Chrom. Der Härteunterschied zwischen dem Gehäusesitzring aus Edelstahl und den Scheiben-/Schweiß- und Scheibenstirnringen muss mindestens 50 HB betragen.
Die Tiefe der Stopfbuchse ist ausreichend.
Spiralförmig gewickelte asbestgefüllte Dichtung aus Edelstahl (AISI-304) zur Verwendung in Karosserie-Motorhauben-Verbindungen.
Die Rücksitzanordnung ermöglicht den Austausch der Stopfbuchspackung in der vollständig geöffneten Position, während das Ventil unter Leitungsdruck steht.
Durch die Selbstausrichtung am Ventilschaft wird der Ventilteller gelockert.
Zur Betätigung des Ventils ist ein stabiles Speichenhandrad vorhanden.
Entwickelt für dichte Absperrung und effiziente Flüssigkeitsflusskontrolle.
