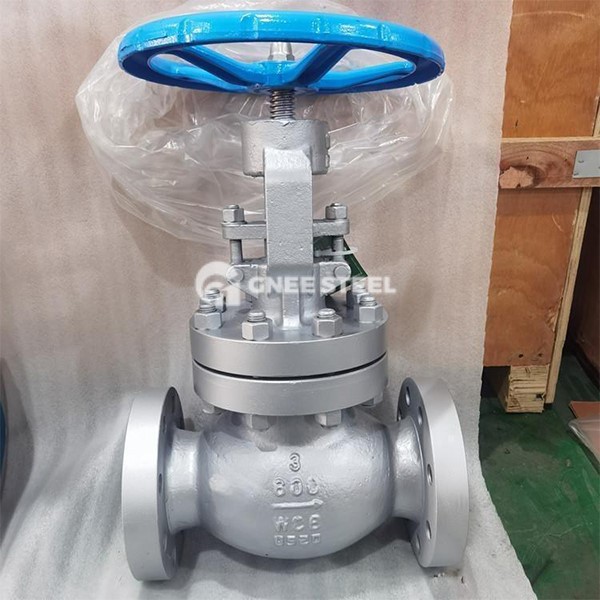

Ventile für weiche sitzende Globus

Das Ventil mit weichem Sitzkugel ist ein Globusventil, das elastische Materialien (wie Gummi, Polytetrafluorethylen usw.) als Ventilsitzdichtungsfläche verwendet. Es erreicht den flexiblen Kontakt zwischen dem Weichventilsitz und der Metallventilscheibe durch den flexiblen Kontakt und eignet sich für die Dichtungsbedürfnisse von Niedertemperatur, niedrigem Druck und sauberen Medien.

Kernstruktur und Dichtungsmechanismus

Schlüsselkomponenten:

Weichventilsitz: Aus elastischen Materialien wie EPDM und Polytetrafluorethylen (PTFE) stützt sich auf Materialverformung, um den Dichtungsoberflächenspalt auszugleichen.

Ventilscheibe: Normalerweise aus Metall (z. B. Edelstahl) mit hohem Oberflächenfinish und bildet eine flexible Dichtung mit dem Weichventilsitz.

Ventilstiel und Packung: Graphitpackung oder Balgdichtung (einige High-End-Modelle) werden verwendet, um zu verhindern, dass das Medium entlang des Ventilstamms austritt.

Versiegelungsprinzip:

Geschlossener Zustand: Die Ventilscheibe drückt den Weichventilsitz und die Versiegelung wird durch elastische Verformung erreicht, die sich der Unebenheit der kleinen Oberfläche anpassen kann.

Mittlere Hilfsversiegelung: Der mittlere Druck drückt die Ventilscheibe, um den Ventilsitz weiter zu drücken, um den Versiegelungseffekt zu verbessern.

Soft-Globe-Ventile



Vorteile:

Null -Leckage -Dichtung: Die Kontaktversiegelung von weichen Materialien und Metallen ist besser als die von harten Dichtungen und für saubere Medien wie Wasser und Gas geeignet.
‌Low Betriebsdrehmoment: Die Reibung beim Öffnen und Schließen ist gering und der manuelle Betrieb ist einfach.
‌Korrosionsbeständigkeit:
‌Einschränkungen‌:
‌Poor Temperaturwiderstand:: Die anwendbare Temperatur der EPDM-Ventilsitze beträgt weniger als 80 Grad, und die PTFE-Ventilsitze sind weniger als 150 Grad, die nicht für Hochtemperaturdampf geeignet sind.
‌LOW DRUCKSETZ ‌: Normalerweise für niedrige Druckbedingungen von weniger als oder gleich 16 bar geeignet.
‌Easy to Wear‌

Anwendungen

‌ Wasserbehandlungssystem: Öffnen und Schließen der Kontrolle über saubere Wasserleitungen in Wasseranlagen und Abwasserbehandlungsanlagen.
‌Food and Medicine ‌: Sanitärversiegelungsanforderungen für sterile Flüssigkeits- und pharmazeutische Rohstoffpipelines.
‌HVAC‌: Niedrigdruckdurchflussregelung von gekühlten Wasser- und Kühlwassersystemen.
Laborausrüstung: Präzise Cutoff- und Leckagepräventionskontrolle chemischer Reagenzien.
