Kugelhähne und Absperrschieber sind zwei gängige Arten von Rohrleitungsventilen, die sich hauptsächlich in ihren Funktionsprinzipien, Öffnungs- und Schließgeschwindigkeiten, Dichtungsleistung und Anwendungsszenarien unterscheiden.
KugelhähneSteuern Sie den Flüssigkeitsfluss durch Drehen einer perforierten Kugel. Zum Öffnen und Schließen genügt eine Drehung um 90 Grad, sodass die Bedienung schnell und mühelos erfolgt. Sie weisen einen extrem geringen Flüssigkeitswiderstand auf (nahezu Null) und im vollständig geöffneten Zustand ist der Fluss nahezu gerade, wodurch sie für Anwendungen geeignet sind, die ein schnelles Öffnen und Schließen oder eine automatisierte Steuerung erfordern. Aufgrund ihrer hervorragenden Dichtungsleistung, insbesondere unter hohem Druck, werden sie häufig in Systemen mit hohen Dichtungsanforderungen eingesetzt, beispielsweise in der Öl-, Erdgas- und Chemieindustrie.
Absperrschieber, hingegen verlassen sich auf die vertikale Bewegung eines Tors, um den Medienfluss zu unterbrechen oder zu ermöglichen. Der Öffnungs- und Schließvorgang ist länger und langsamer, aber ihr geradliniges Design führt zu einem geringen Flüssigkeitswiderstand, wodurch sie für Anwendungen geeignet sind, die einen längeren vollständig geöffneten oder vollständig geschlossenen Betrieb erfordern.
Während ihre Dichtleistung etwas schwächer ist als die von Kugelhähnen und sie nach häufigem Öffnen und Schließen zu leichten Undichtigkeiten neigen, werden sie aufgrund ihrer einfachen Struktur und geringeren Kosten häufig in Rohrleitungssystemen mit großem{{0}Durchmesser und niedriger-Frequenz eingesetzt, z. B. in der Wasseraufbereitung, für Dampf sowie in der Wasserversorgung und -entsorgung.
Ein Kugelhahn kann in nur 90 Sekunden ein- und ausgeschaltet werden, während ein Absperrschieber 3 Minuten benötigt?Welches sollten Sie für Projekte mit großem-Durchmesser wählen?
Vergleichstabelle der Kernfunktionen und -merkmale
| Parameter | Kugelhahn | Absperrschieber |
| Primäre Funktion | Ein/Aus (Aus-aus) | Ein/Aus (nur Ausschalten-aus) |
| Operationstyp | Viertel-drehung (90 Grad) | Multi-Turn (linear) |
| Strömungswiderstand | Minimal(Nahe Null bei voller Bohrung) | Sehr niedrig |
| Dichtungsleistung | Ausgezeichnet (Weicher Sitz) | Gut |
| Betriebsgeschwindigkeit | Sehr schnell | Langsam (erfordert viele Runden) |
| Drosselfähigkeit | Schlecht (Erosionsrisiko) | Extrem schlecht (nicht verwenden) |
| Installationsraum | Kurze Länge; benötigt Grifffreiraum | Hohes vertikales Profil (steigender Stiel) |
| Größenbereich | Meistens klein bis mittel | Alle Größen |
Vergleich der technischen Spezifikationen
| Parameter | Kugelhahn | Absperrschieber |
| Druckstufe | Hoch (bis Klasse 2500) | Hoch (bis zur Klasse 2500+) |
| Temperaturbereich | Begrenzt durch Sitzplätze (Weich < 200 Grad) | Sehr hoch(Metall-zu-Metall) |
| Lebensdauer | Lang (Selbstreinigung) | Mittel (Sitzreibung) |
| Mittlere Sauberkeit | Geeignet für Partikel/Schlamm | Nur saubere Medien |
| Relative Kosten | Mittel (teuer für große Bohrung) | Medium |
Zusammenfassung des Auswahlleitfadens
| Wenn Ihre Anforderung ist... | Empfohlenes Ventil |
| Schnelle Notabschaltung-? | Kugelhahn |
| Präzise Durchflussregulierung/Drosselung? | Kugelventil |
| Sehr großer Rohrdurchmesser (z. B. DN1000)? | Absperrklappe |
| Voller Durchfluss bei minimalem Druckverlust? | Absperrschieber |
| Umgang mit Medien mit Feststoffpartikeln? | Metall-Kugelhahn mit SitzoderAbsperrklappe |
| Hochdruckdampf oder Thermoöl? | Kugelventil(Balgdichtungstyp) |

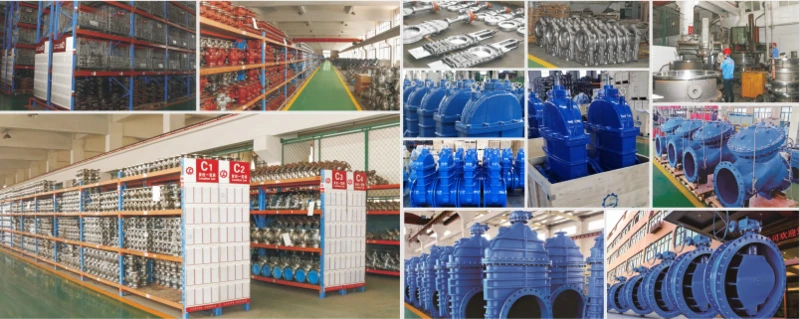

GNEE Fabrik für Kugelhähne und Absperrschieber
FAQ
Welche Nachteile hat ein Absperrschieber?
Nachteile von Absperrschiebern
Zum Öffnen und Schließen ist ein erheblicher Kraftaufwand erforderlich. Dies kann dazu führen, dass manche Menschen sie nicht verwenden können.
Sie müssen entweder vollständig geöffnet oder vollständig geschlossen sein. ...
Bei Druckabfall kann es zu Kavitation kommen.
Sie haben eine schlechte Durchflusskontrolle.
Durch die Drosselstellung werden Sitz und Scheibe zerstört.
Was ist besser, ein Kugelhahn oder ein Absperrschieber?
Absperrschieber eignen sich am besten für Anwendungen, die eine seltene Betätigung und einen geringen Einbauraum erfordern. Kugelhähne sind ideal für Anwendungen, die schnelle Zykluszeiten, mehrere Anschlüsse, zuverlässige, dichte Dichtungen und/oder häufigen Betrieb erfordern.
