Der Hauptunterschied zwischenSteuerventileUndAbsperrschieberliegt in ihrer funktionalen Positionierung und dem Automatisierungsgrad: Regelventile werden zur präzisen und kontinuierlichen Regelung von Durchfluss oder Druck eingesetzt und dienen als Ausführungsterminal in einem automatischen Steuerungssystem; Absperrschieber werden hauptsächlich zum manuellen Absperren oder Verbinden von Flüssigkeiten verwendet. Sie können zwar fein-abgestimmt werden, dies ist jedoch nicht ihre beabsichtigte Funktion und sie werden größtenteils lokal betrieben.
SteuerventileSie bestehen typischerweise aus einem Ventilkörper, einem Ventilkern, einem Stellantrieb (pneumatisch, elektrisch oder hydraulisch) und einem Stellungsregler. Ihr Aufbau ist komplex, ihre Steuerung jedoch präzise. Die Form des Ventilkerns (z. B. Kolbentyp, V--Typ, Hülsentyp) ist so optimiert, dass sie zu bestimmten Durchflusseigenschaften passt (z. B. gleichprozentig, linear).
Absperrschieber, sind hingegen relativ einfach aufgebaut. Das Öffnungs- und Schließelement ist ein pfropfenförmiger Ventilteller. Das Öffnen und Schließen erfolgt durch Drehen eines Handrads zum Anheben und Absenken des Ventilschafts. Sie werden üblicherweise manuell betätigt, können aber durch Hinzufügen pneumatischer oder elektrischer Antriebe zu „elektrischen Absperrschiebern“ aufgerüstet werden. Allerdings ist ihre Regelleistung auch dann deutlich schlechter als die von Spezialregelventilen.
Verwirrt durch die Ventilterminologie? Senden Sie uns Ihre Spezifikationen für eine fachmännische technische Empfehlung und aWettbewerbsangebotinnerhalb von 1 Stunde!
Funktions- und Betriebsvergleich
| Vergleichsartikel | Steuerventil | Kugelventil |
| Primäre Funktion | Automatische, kontinuierliche Modulationvon Durchfluss, Druck usw. | Manuelle Isolierung(abschalten-aus) oderManuelle Drosselung |
| Betriebsfrequenz | Sehr hoch(Häufige Anpassungen in Echtzeit) | Niedrig(Wird nur beim Starten-, Herunterfahren-oder Optimierung betätigt) |
| Betätigungsmethode | Automatisiert(Pneumatische, elektrische Antriebe) | Handbuch(Handrad) oder standardmäßig elektrisch ein/aus |
| Kontrollpräzision | Sehr hoch (ausgestattet mit Positionierern für präzise prozentuale Öffnung) | Niedrig (Hängt vom manuellen „Gefühl“ oder der Stammskala ab) |
| Strömungscharakteristik | Spezifische Kurven (linear, gleich %, schnelle Öffnung) | Keine besonderen Anforderungen an die Fließeigenschaften |
Technische Spezifikationen und Leistung
| Parameter | Steuerventil (z. B. Einzelsitz) | Durchgangsventil (z. B. gerader-Durchgang) |
| Leckageklasse | Typischerweise ANSI-Klasse IV, V (Standardleckage zulässig) | TypischerweiseANSI-Klasse VI(Blasen-dichter Verschluss-abgeschlossen) |
| Druckabfall / ΔP | Hoher Widerstand(Kontrolle wird durch verbrauchenden Druckabfall erreicht) | Hoher Widerstand(Aufgrund des „S“-förmigen Strömungswegs) |
| Reichweite | Hoch(Typischerweise 30:1 bis 50:1) | Extrem niedrig (nicht für Präzisionsregelung geeignet) |
| Stammkraft | Dynamisch; müssen hochfrequenter Flüssigkeitserosion standhalten | Statisch; Überwindet in erster Linie die Dichtkraft beim Schließen |
| Komplexität | Hoch (einschließlich Stellantrieb, Stellungsregler und Rückkopplungsverbindung) | Einfach (Körper, Scheibe, Handrad, Schaft) |
| Fließrichtung | Folgt strikt dem Pfeil (normalerweise Fluss-zum-Öffnen) | Folgt genau dem Pfeil (normalerweise fließt er unter-unter-dem Sitz) |
Anwendungs- und Wartungsvergleich
| Artikel | Steuerventil | Kugelventil |
| Typische Szenarien | Automatisierte Produktionslinien, Füllstandskontrolle, Temperaturausgleich | Einlass-/Auslassisolierung, Probenahmepunkte, Messwurzeln |
| Wartungsschwierigkeiten | Hoch (Erfordert regelmäßige Kalibrierung von Stellungsreglern und Stellantrieben) | Niedrig (Hauptsächlich Austausch der Packung oder Läppen des Sitzes) |
| Verschleißteile | Trimmen/Stecker (Erosion), Membranen/Motoren | Packung, Dichtflächen, Spindelgewinde |
| Fehlermodus | Fail Open (FO) oder Fail Close (FC) können vor-eingestellt werden | Schlägt in „Letzte Position“ fehl (hängt vom manuellen Bediener ab) |
| Kosten | Teuer(Aufgrund des hochpräzisen-Steuerungszubehörs) | Wirtschaftlich(Massen-produziertes Standardteil) |

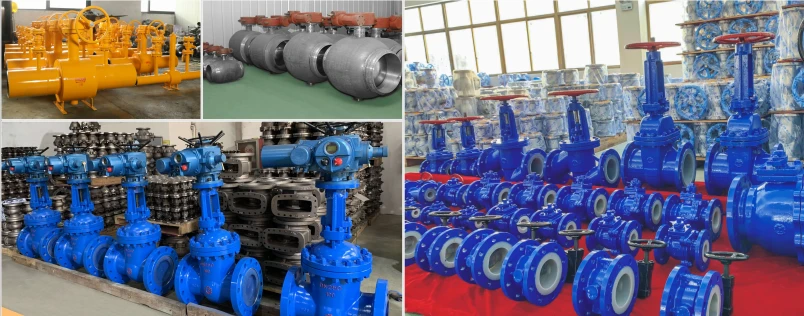

GNEE Regelventil- und Durchgangsventilfabrik
FAQ
Wann sollten Sie ein Kugelventil verwenden?
Hauptsächlich werden Durchgangsventile verwendetzur Steuerung des Flusses von Flüssigkeiten und Gasen in Industrieanlagen, Energieerzeugungs- und Wasserversorgungssystemen. Kugelventile eignen sich zur Durchflussregelung und -drosselung und können auch zum vollständigen Absperren-des Durchflusses verwendet werden.
Wie hoch ist die Lebenserwartung eines Regelventils?
10-25 Jahre
Die Lebensdauer des Steuerventils reicht von10-25 JahreAbhängig von den Betriebsbedingungen, der Wartungsqualität und der Schwere der Anwendung. Anwendungen mit sauberem Wasser erreichen oft die maximale Lebensdauer, während korrosive Chemikalien oder Hochdruckdampf die Betriebslebensdauer erheblich verkürzen.
Welche Probleme gibt es bei Regelventilen?
Vibrationen, Turbulenzen oder Kavitationkönnte darauf hindeuten, dass Ihr Steuerventil defekt ist. Sie sollten daher nach defekten oder verschlissenen Teilen suchen. Auch eine Anpassung der Ventilinnenteile kann das Problem lösen. In manchen Fällen reicht die Installation geräuschreduzierender-Geräte aus.
