Was ist der Unterschied zwischen API 6D und B16.34?
ANSI B16.34 ist ein vom American National Standards Institute (ANSI) entwickelter Standard für Ventile, der Anforderungen an die Konstruktion, Herstellung und Prüfung von Kugelhähnen enthält. Gemäß ANSI B16.34 sollten ASME-Kugelhähne nach den Grundsätzen der Strömungsmechanik konstruiert sein, eine angemessene Struktur aufweisen, einen breiten Bereich an Rohrdurchmessern aufweisen und für unterschiedliche Betriebsbedingungen und Medien geeignet sein. Die Norm enthält außerdem detaillierte Spezifikationen für Kugelhahn-Verbindungsmethoden, Dichtungsleistung, Ventilschaft und Stellantriebe.
API 6D ist ein vom American Petroleum Institute (API) entwickelter Standard für Rohrleitungsventile, der auch für Kugelhähne gilt. Diese Norm legt Anforderungen für den Einsatz von Kugelhähnen in Rohrleitungen fest und deckt mehrere Aspekte wie Design, Materialien, Herstellung, Prüfung und Inspektion ab. Gemäß API 6D sollten Kugelhähne eine gute Dichtleistung, Korrosionsbeständigkeit und Druckbeständigkeit aufweisen, um einen zuverlässigen Betrieb unter komplexen Betriebsbedingungen zu gewährleisten.
1. Art und Geltungsbereich des Standards
API 6D: Abkürzung für Pipeline Valves. Dabei handelt es sich um den Kernstandard für Pipeline-Ventile in der Öl- und Gasindustrie. Er deckt Kugelhähne, Absperrschieber, Rückschlagventile, Kükenventile usw. ab und beschreibt die Anforderungen an Design, Fertigung, Inspektion und Prüfung.
ASME B16.34: Ein allgemeiner Standard für geflanschte und geschweißte Stahlventile, anwendbar auf verschiedene Industrieszenarien, der Ventildruck--Temperaturwerte, Materialien, Design und Herstellungsanforderungen spezifiziert.
2. Wesentliche inhaltliche Unterschiede
API 6D:
Designspezifikationen: Betont niedriges Drehmoment, hervorragende Abdichtung, geringe Geräuschentwicklung sowie hohe Sicherheit und Stabilität.
Herstellungsanforderungen: Umfasst Herstellungsprozesse und Qualitätskontrolle für Schlüsselkomponenten wie Ventilkörper, Ventildeckel und Ventilschaft.
Inspektion und Prüfung: Legt die Inspektions- und Testanforderungen für Ventile fest, um deren Leistung und Sicherheit sicherzustellen.
ASME B16.34:
Konstruktionsspezifikationen: Gibt die Druck--Temperaturwerte des Ventils und die Flanschverbindungsabmessungen an.
Materialanforderungen: Gibt die Materialanforderungen für Komponenten wie Ventilkörper, Ventildeckel und Ventilkern an (z. B. Kohlenstoffstahl, Edelstahl, legierter Stahl).
Herstellungsanforderungen: Umfasst den Herstellungsprozess und die Qualitätskontrolle für Schlüsselkomponenten wie Ventilkörper, Ventildeckel und Ventilschaft.
3. Anwendungsszenarien
API 6D: Wird hauptsächlich in Fernleitungssystemen verwendet und ist der Kernstandard für Ventile in Fernleitungsleitungen für Öl und Erdgas.
ASME B16.34: Gilt für Schwerindustriebereiche wie Öl, Erdgas, Chemie und Kraftwerke und gewährleistet die Zuverlässigkeit und Sicherheit von Ventilen unter rauen Bedingungen wie hohen Temperaturen, hohem Druck und Korrosion.

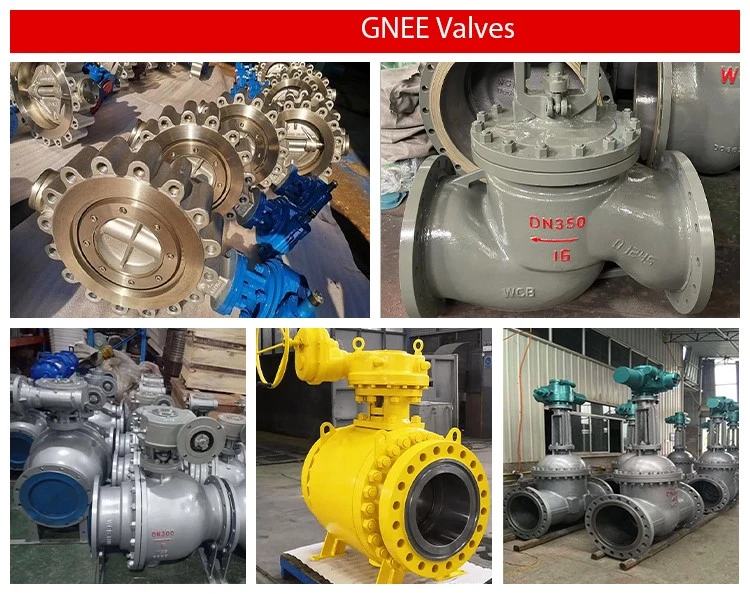

API 6D-Ventil auf Lager
