Kugelhähnekönnen auf unterschiedliche Weise klassifiziert werden, sie werden jedoch in erster Linie nach ihren Strukturprinzipien und Dichtungsmechanismen kategorisiert.
Aufgrund ihrer Strukturprinzipien werden Kugelhähne grob in zwei Hauptkategorien unterteilt:schwimmende KugelhähneUndzapfenmontierte-Kugelhähne. Schwimmende Kugelhähne zeichnen sich durch eine Kugel aus, die frei im Ventilsitz schwimmt, während zapfenmontierte Kugelhähne über eine Kugel verfügen, die relativ zum Sitz fixiert ist.
Darüber hinaus werden Kugelhähne auch nach ihren Dichtungsmechanismen klassifiziert-Beispiele sind:Kugelhähne mit V--AnschlüssenUndOrbitalkugelhähne.Diese unterschiedlichen Arten von Kugelhähnen verfügen hinsichtlich ihrer Leistung und Anwendung über einzigartige Eigenschaften, die eine Auswahl basierend auf spezifischen Anforderungen ermöglichen.
Vergleich von Industriekugelhähnen: 8 gängige Typen und Leistungsspezifikationen
Klassifizierungstabelle für Kugelhähne
| Ventiltyp | Hauptmerkmale | Primäre Funktion | Typische Anwendungen |
| Schwimmender Ball | Die Kugel wird von Sitzen getragen und bewegt sich unter Druck stromabwärts, um abzudichten. | Dichter Abschluss-in Umgebungen mit niedrigem-bis-mittlerem Druck. | Industrielle Wassernetze, Wasseraufbereitung, Versorgungsunternehmen. |
| Auf Zapfen montiert | Die Kugel wird durch obere und untere Lager (Zapfen) fixiert und verschiebt sich nicht. | Bewältigt große Bohrungen und hohe Drücke bei gleichzeitiger Reduzierung des Drehmoments. | Öl- und Gastransportpipelines (API 6D), Rohöl, Erdgas. |
| Seiteneingang | Der Körper besteht aus zwei oder drei verschraubten Teilen, die von der Seite zusammengebaut werden. | Hochgradig standardisiert, einfach herzustellen und zu warten. | Erdöl-, Chemie- und allgemeine Prozessindustrie. |
| Top-Eintrag | Ein-teiliger Körper; Die Einbauten werden von der oberen Abdeckung aus geladen. | In-Inline-Wartung: Reparatur ohne Ausbau aus der Rohrleitung. | Korrosive Medien, Atomkraft und Pipelines mit verschweißten -Enden. |
| Vollständig verschweißt | Der Körper ist durch Schweißen vollständig abgedichtet, es gibt keine Schraubverbindungen. | Eliminiert externe Leckpfade; überlegene strukturelle Festigkeit. | Vergrabene Gasleitungen, Fernwärmesysteme. |
| V-Port / Segmentiert | Die Kugel verfügt über eine V-förmige Kerbe zum Schneiden. | Präzise Durchflussmodulationund Scheren von faserigen Medien. | Papier und Zellstoff, Abwasseraufbereitung, Regelventilservice. |
| Sitzend aus Metall | Kugel und Sitze sind hart-beschichtet (z. B. Wolframkarbid oder Stellit). | Beständig gegen hohe Temperaturen, Erosion und abrasive Partikel. | Bergbaurückstände, Kraftwerksasche, Hochtemperaturhydrierung. |
| Multi-Port (3-Wege/4-Wege) | L-förmige oder T{1}}förmige Strömungspfade innerhalb der Kugel. | Umleiten, Mischen oder Ändern der Strömungsrichtung. | Strömungsumschaltsysteme, Wärmetauscher, chemische Mischung. |

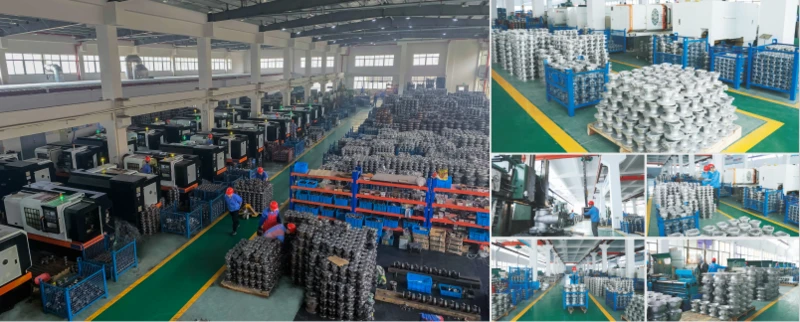

GNEE-Kugelhahnfabrik
FAQ
Wie funktioniert ein V-Kugelhahn?
Die Kugel eines V--Kugelhahns ist V-förmig. Der von einer Luftquelle gesteuerte Aktuator dreht die Kugel axial entweder in den Öffnungs- oder Schließwinkel. Da der Kugelhahn vom Typ V- eine bidirektionale Abdichtung bietet, kann er in jeder Ausrichtung installiert werden. Im geschlossenen Zustand sorgt die kleine Kugelgröße für eine hervorragende Dichtleistung und verhindert ein Austreten von Flüssigkeit. Im geöffneten Zustand befindet sich die Kugel in einem 45-Grad-Winkel, wodurch der Widerstand gegen den Flüssigkeitsfluss minimiert wird.
Aus welchen Komponenten besteht ein zapfenmontierter Kugelhahn?
Ein Zapfenkugelhahn besteht hauptsächlich aus einem Ventilkörper, einem Ventildeckel, einer Ventilkugel, einem Ventilsitz, einem Ventilschaft und einer Betätigungsvorrichtung.
Der Ventilkörper ist die Hauptkomponente, meist aus Gusseisen oder Edelstahl gefertigt und bietet eine gute Korrosionsbeständigkeit. Der Ventildeckel ist mit dem Ventilkörper verbunden und sichert Ventilkugel und -sitz. Die Ventilkugel ist die Schlüsselkomponente des Zapfenkugelhahns. Sie besteht typischerweise aus Edelstahl und bietet eine hervorragende Dichtleistung.
Der Ventilsitz passt zur Ventilkugel, die normalerweise aus einem elastischen Material besteht und die Dichtleistung des Ventils gewährleistet. Der Ventilschaft verbindet Ventildeckel und Ventilkugel und überträgt die Betätigungskraft. Das Betätigungsgerät kann manuell oder automatisch sein und dient zur Steuerung des Öffnens und Schließens des Ventils.
