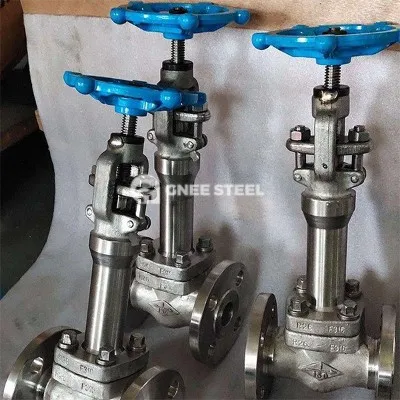

I. Definition eines kryogenen Globusventils
Ein kryogenes Globusventil ist ein Kraft - Versiegeltes Ventil Das sorgt für einen engen Verschluss, indem er beim Schließen Druck auf die Scheibe ausübt. Beim Öffnen hebt die Scheibe normalerweise auf 25%-50% des Nenndurchmessers mit Maximaler Fluss erreicht bei 30% heben (angezeigt Full - Öffnen Sie die Position). Der vollständige - Open -Status wird durch die Fahrtreise genau gesteuert.
Ii. Installation wichtige Punkte für kryogene Globusventile
a) Unterstützungsanforderungen: Vermeiden Sie es, das Ventil dem Pipeline -Gewicht auszusetzen. Große Ventile sollten unabhängig unterstützt werden, um Verformungen oder Schäden durch den Systemdruck zu verhindern.
b) Flussrichtung: Richten Sie den mittleren Fluss mit der Pfeilmarke am Ventilkörper für einen ordnungsgemäßen Betrieb aus.
c) Orientierung: Installieren Sie vertikal, um die Versiegelungsleistung und die Betriebsflexibilität zu gewährleisten.
III. Arbeitsprinzip
Der Stecker des Ventils - geformte Scheibe (mit planar/konischen Dichtflächen) bewegt sich über einen Gewindestamm linear entlang der Fluid -Mittellinie. Der Druck des Stammes erzwingt die Scheibe gegen den Sitz, um den Fluss zu blockieren.
Iv. Häufige Themen und Lösungen
① Beschädigte Dichtflächen
Ursache: Restschweißschlacke oder Verunreinigungen in nicht verleumden Pipelines.
Lösung: Flush Pipelines Pre - Inbetriebnahme und Installation von Filtern.
② Interne Leckage
Ursache: beschädigte Dichtungen oder eingebettete Verunreinigungen.
Lösung: Dichtungen reparieren und gründlich reinigen.
③ Externe Leckage
Ursache: Versiegelungsfehler, lose Verbindungen oder unsachgemäßer Betrieb.
Lösung: Überprüfen Sie regelmäßig Dichtungen, ziehen Sie die Verbindungen fest und folgen Sie den Protokollen.
④ Zusätzliche Herausforderungen:
Häufiges Radfahren trägt das Verpacken; Kryogene Kontraktion tritt auf.
Lösungen: Verpackungsmuttern festziehen oder beschädigte Dichtungen ersetzen.
V. Installation, Betriebs- und Wartungshandbuch
Lagerung: unter trockenen Bedingungen aufbewahren; Gehen Sie vorsichtig um, um Kontaminationen oder Oberflächenschäden zu vermeiden.
Schweißen: Lassen Sie die Ventile beim Schweißen offen, um die Wärmeschäden der Dichtungen zu vermeiden.
Post - Schweißen: Reinigen Sie Pipelines mit trockenem Öl - Freies Gas zum Entfernen der Schlacke.
