Aus welchen Teilen besteht ein Kugelhahn?
Ein Kugelhahn ist ein gängiger Typ eines Flüssigkeitsregelventils. Sein Funktionsprinzip basiert auf der Rotationsbewegung einer Kugel (Ventilkern), um den Flüssigkeitsfluss zu öffnen, zu schließen oder zu regulieren.
Strukturkomponenten(Teile eines Kugelhahns)
Ein Kugelhahn besteht im Wesentlichen aus folgenden Hauptkomponenten:
- Ventilkörper: Die äußere Hülle des Ventils, die interne Komponenten beherbergt und einen Flüssigkeitsdurchgang bereitstellt. Es besteht typischerweise aus Metall (z. B. Kohlenstoffstahl oder Edelstahl) oder Kunststoff.
- Kugel (Ventilkern): Die Kernkomponente, normalerweise kugelförmig, mit einem Durchgangsloch (gerader Durchgangstyp) oder einer geformten Öffnung (regulierender Typ).
- Ventilsitz: Das Dichtungselement, das die Kugel berührt. Es besteht typischerweise aus elastischen Materialien (wie PTFE oder Gummi) oder Metall, um sicherzustellen, dass keine Flüssigkeit austritt.
- Ventilschaft: Verbindet die Kugel mit dem externen Betätigungsmechanismus (z. B. einem Griff, einem Getriebe oder einem elektrischen Aktuator) und überträgt das Drehmoment.
- Verpackung und Stopfbuchse: Verhindert Flüssigkeitslecks zwischen Ventilschaft und Ventilkörper. Die Sicherung erfolgt typischerweise mit einer flexiblen Packung (z. B. Graphit) und einer Stopfbuchse.
- Betätigungsmechanismus: Manuelle (Griff, Getriebe) oder automatische (elektrische, pneumatische, hydraulische) Vorrichtung treibt den Ventilschaft in Drehung.
Arbeitsprozess
Der Kugelhahn erreicht die Flüssigkeitskontrolle durch eine 90-Grad-Drehung der Kugel, und zwar wie folgt:
Offener Zustand:
Das Durchgangsloch-der Kugel ist auf den Kanal des Ventilkörpers ausgerichtet, so dass die Flüssigkeit geradlinig und mit minimalem Widerstand durch das Ventil fließen kann (ähnlich einer vollständig geöffneten Wasserleitung).
Geschlossener Zustand:
Die Kugel dreht sich um 90 Grad, das Durchgangsloch verläuft senkrecht zum Kanal des Ventilkörpers und der massive Teil der Kugel schneidet die Flüssigkeit ab und sorgt so für eine vollständige Abdichtung.
Regelfunktion (einige Kugelhähne):
Durch eine speziell gestaltete Kugelöffnung (z. B. eine V--förmige oder exzentrische Öffnung) kann der Drehwinkel die Durchflussrate linear anpassen (ähnlich wie die Wassermenge durch Drehen eines Wasserhahns gesteuert wird).
Dichtungsprinzip
Die Dichtleistung des Kugelhahns beruht hauptsächlich auf den folgenden Mechanismen:
Kontaktabdichtung zwischen Ventilsitz und Kugel:
Der elastische Ventilsitz (z. B. PTFE) wird durch den Flüssigkeitsdruck zusammengedrückt und bildet eine Dichtung (ähnlich einem weichen Stopfen, der eine Flasche verschließt).
Durch die präzisionsbearbeitete Oberflächenpassung (wie bei einer Hochdruck-Gasleitung) erreicht der Ventilsitz aus Metall eine Leckagefreiheit. Schaftdichtung:
Die Packung dehnt sich unter dem Stopfbuchsdruck aus und füllt den Spalt zwischen Ventilschaft und Ventilkörper, um ein Austreten von Medien zu verhindern (ähnlich wie bei Kolbenringdichtungen).
Bidirektionale Dichtung:
Kugelhähne verfügen in der Regel über eine bidirektionale Dichtungsfähigkeit, was bedeutet, dass Flüssigkeit effektiv daran gehindert werden kann, in beide Richtungen zu fließen (im Gegensatz zu Einweg-Absperrventilen).
Betriebsmethoden
Basierend auf der Antriebsart können Kugelhähne unterteilt werden in:
Manueller Betrieb:
Grifftyp: Umschaltung durch Drehen des Griffs um 90 Grad, geeignet für Ventile mit kleinem-Durchmesser und niedrigem-Druck (z. B. Haushaltswasserleitungsventile).
Getriebetyp: Nutzt eine Untersetzung zur Drehmomentverstärkung, geeignet für Ventile mit großem-Durchmesser oder hohem-Druck (z. B. Industrierohrleitungen).
Automatischer Betrieb:
Elektrischer Aktuator: Angetrieben durch einen Motor, fernsteuerbar, geeignet für Automatisierungssysteme (z. B. intelligente Gebäude).
Pneumatischer Aktuator: Angetrieben durch Druckluft, mit schneller Reaktionsgeschwindigkeit, geeignet für explosionsgeschützte Anwendungen (z. B. Chemieanlagen).
Hydraulischer Aktuator: Angetrieben durch Hydrauliköl, mit hohem Drehmoment, geeignet für Ventile mit hohem -Druck und großem-Durchmesser (z. B. Öl- und Gaspipelines).
Typische Anwendungsszenarien
Kugelhähne werden aufgrund ihres einfachen Aufbaus, ihrer zuverlässigen Abdichtung und ihrer bequemen Bedienung häufig in folgenden Bereichen eingesetzt:
Öl und Gas:
Wird zum Absperren und Verteilen von Öl- und Gaspipelines verwendet, z. B. für Steuerventile am Bohrlochkopf und Absperrventile für Pipelines über große Entfernungen-.
Chemische Industrie:
Umgang mit korrosiven Medien (wie Säure- und Alkalilösungen) unter Verwendung korrosionsbeständiger Materialien (wie Hastelloy- und Monel-Legierungen).
Wasseraufbereitung:
Ein/Aus-Steuerung in städtischen Wasserversorgungs- und Abwasseraufbereitungssystemen, wie z. B. Einlass- und Auslassventile von Pumpstationen.
Energiewirtschaft:
Durchflussregelung in Dampf- und Kühlwassersystemen, wie zum Beispiel Dampfturbinen-Kondensatableitern.
Niedrige Temperatur und Ultra-hohe Temperatur:
Bei niedrigen Temperaturen (z. B. LNG-Lagertanks) kommt eine lange Halskonstruktion zum Einsatz, während bei extrem hohen Temperaturen (z. B. bei heißen Ölpipelines) Metalldichtungen zum Einsatz kommen.

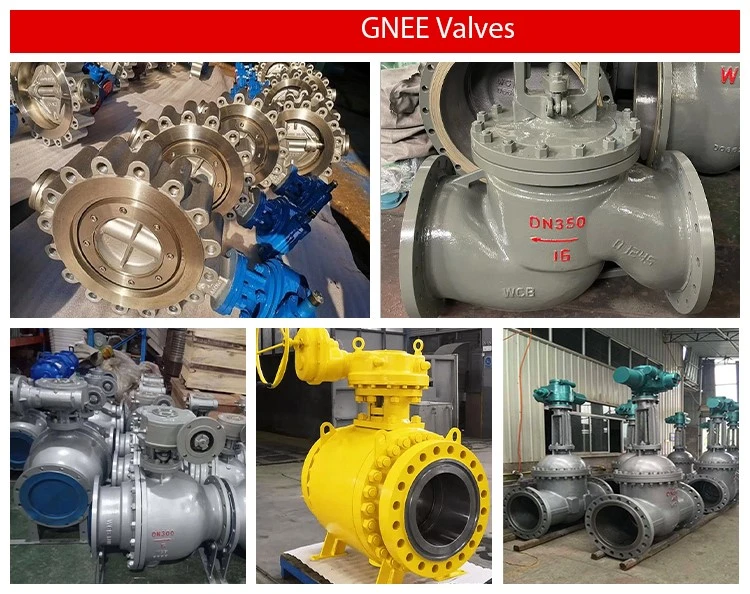

Kugelhahn auf Lager
