Was ist ein Kugelhahn mit seitlichem Eingang?
Ein Kugelhahn mit seitlichem Eingang ist ein Ventiltyp, der den Flüssigkeitsfluss durch Drehen einer Kugel steuert. Der Ball hat ein Durchgangsloch; Wenn sich die Kugel dreht, bis das Durchgangsloch parallel zur Rohrachse verläuft, kann die Flüssigkeit ungehindert fließen. Wenn sich die Kugel dagegen um 90 Grad dreht und das Durchgangsloch senkrecht zur Rohrachse steht, wird der Flüssigkeitsfluss vollständig blockiert. Die Kernkomponente eines Kugelhahns mit seitlichem Zugang ist eine Kugel, die frei im Ventilkörper schwimmen kann. Durch diese Konstruktion passt die Kugel ihre Position automatisch an den Druck des Mediums an und erzielt so eine bessere Dichtwirkung.
Basierend auf ihrer Gehäusestruktur können an der Einlassseite-montierte Kugelhähne in integrierte und geteilte Typen unterteilt werden:
Integrierter Typ: Die Kugel wird an einem Ende des Ventilkörpers installiert und der Ventilsitz und die Kugel werden mit einer Gewindehülse befestigt. Dieser Typ hat eine einfache Struktur, weniger Teile und eignet sich für kleine Durchmesser oder viskose Medien (z. B. Anwendungen mit Harnstoff-Isoliermänteln).
Geteilter Typ: Der Ventilkörper ist entlang eines Querschnitts senkrecht zum Kanal in eine linke und eine rechte Hälfte geteilt. Die Kugel wird durch das geteilte Loch eingebaut und der linke und rechte Ventilkörper werden durch Flansche oder Gewinde verbunden. Dieser Typ eignet sich für große Durchmesser oder Anwendungen, die häufige Wartung erfordern.
Funktionsprinzip und Öffnungs-/Schließmechanismus
Das Öffnungs- und Schließelement eines an der Einlassseite-montierten Kugelhahns ist eine perforierte Kugel, die sich zum Öffnen oder Schließen um 90 Grad um eine Achse senkrecht zum Kanal dreht. Zu seinem Grundprinzip gehört:
Schwimmende Kugelstruktur: Die Kugel hat keinen Stützschaft und die Ventilsitze an beiden Enden halten die Kugel in einem „schwebenden Zustand“. Im geöffneten Zustand ist das Durchflusskanalloch der Kugel mit dem Ventilkanal ausgerichtet, wodurch der Flüssigkeitswiderstand minimiert wird. Im geschlossenen Zustand dreht sich die Kugel um 90 Grad, das Durchflusskanalloch verläuft senkrecht zum Kanal und unter Flüssigkeitsdruck wird sie in Richtung des Auslassventilsitzes gedrückt, wodurch eine Abdichtung erreicht wird.
Exzentrisches Montageprinzip (einzigartig bei seitlich-montierten exzentrischen Kugelhähnen): Durch die gemeinsame Flugbahnkonstruktion des exzentrischen Ventilkörpers, der Kugel und des Sitzes nähert sich die Kugel im geschlossenen Zustand allmählich dem Sitz, wodurch letztendlich eine immer engere Dichtwirkung erzielt wird. Im geöffneten Zustand löst sich die Kugel vollständig vom Sitz, wodurch ein Verschleiß der Dichtfläche vermieden wird.
Leistungsvorteile und Branchenanpassungsfähigkeit
Importierte seitlich{0}montierte Kugelhähne weisen mit ihrem einzigartigen Design erhebliche Vorteile in mehreren Industriebereichen auf:
Struktur- und Kostenvorteile
Einfache Struktur: Weniger Teile, bequeme Herstellung und Installation, wodurch die Anschaffungskosten gesenkt werden.
Wirtschaftliche Wartung: Das seitlich-montierte Design ermöglicht eine Online-Wartung ohne Ausbau des Ventils und reduziert so Ausfallzeiten. Die geteilte Struktur ermöglicht den teilweisen Austausch beschädigter Teile (z. B. des Ventilsitzes), wodurch die Verschrottung des gesamten Ventils vermieden wird.
Abdichtung und Verschleißfestigkeit
Bimetall-Dichtungspaar: Der Ventilsitz und die Kugel bestehen aus einer Schweißauftragslegierung (z. B. Hartlegierung oder Edelstahl) und bilden eine korrosionsbeständige, verschleißfeste und hochfeste Dichtoberfläche, die für raue Arbeitsbedingungen (z. B. Kohlepulver- und Schlammförderung) geeignet ist.
Automatische Ausgleichsfunktion: Das Dichtungspaar verfügt über ein Ausgleichsspiel; Nach dem Verschleiß sorgt eine Feinabstimmung-für eine zuverlässige Abdichtung und verlängert die Lebensdauer.
Selbstreinigende-Struktur: Wenn sich die Kugel öffnet, spült das Medium die Dichtfläche, entfernt angesammelte Substanzen und verhindert Ventilblockaden durch kristallisierende Medien.
Eigenschaften der Fluiddynamik
Geringer Strömungswiderstand: Das Design des geraden{0}}Durchflusskanals hat einen Widerstandskoeffizienten, der dem einer Rohrleitung gleicher Länge entspricht. Bei vollständiger Öffnung beträgt der Wasserverlust Null und eignet sich für den Pipelinetransport über große Entfernungen (z. B. zur Entfernung von Gas und hydraulischer Asche).
Erosionsbeständigkeit: Die exzentrische Struktur trennt beim Öffnen die Kugel vom Ventilkörper und verhindert so eine direkte Erosion des Ventilsitzes durch das Medium.
Bedien- und Kontrollkomfort
Schnelles Öffnen und Schließen: Das Öffnen und Schließen kann durch eine 90-Grad-Drehung erfolgen; Fernbedienung wird unterstützt.
Design mit niedrigem Drehmoment: Die exzentrische Struktur reduziert das Betriebsdrehmoment; Das einfache Öffnen und Schließen mit einem kleinen Griff senkt die Anforderungen an die Aktuatorspezifikationen.
Typische Anwendungen
Importierte seitlich montierte Kugelhähne (insbesondere seitlich montierte exzentrische halbkugelförmige Ventile) sind in vielen Branchen zur bevorzugten Wahl für Ventil-Upgrades geworden:
Stahlindustrie: Kohlenstaub-Injektionssysteme, beständig gegen Abrieb von Kohlenstaubpartikeln, zuverlässige Abdichtung.
Aluminiumoxidindustrie: Der Transport von Schlamm und Mutterlauge sowie Anti-{0}}Skalierungs- und Selbstreinigungseigenschaften sorgen für einen langfristig stabilen Betrieb.
Energiewirtschaft: Hydraulische (oder trockene) Ascheentfernungssysteme, Design mit geringem Strömungswiderstand reduziert den Energieverbrauch.
Petrochemie- und Gasindustrie: Mixed-Flow-Transport, Pipelines für leicht skalierbare Medien, zuverlässige Abschaltung und Regulierung.
Auswahl- und Wartungspunkte
Auswahlbasis
Medieneigenschaften: Korrosive Medien erfordern geschweißte Dichtungspaare aus Legierung; Partikelhaltige Medien erfordern eine Berücksichtigung der Verschleißfestigkeit.
Betriebsdruck: Eine feste Kugelstruktur wird für Hochdruckszenarien bevorzugt; Seitlich montierte exzentrische Halbkugelventile sind für mittlere und hohe Drücke geeignet.
Einbauraum: Seitlich montierte Ventile erfordern einen reservierten axialen Betriebsraum; Oben-exzentrische halbkugelförmige Ventile eignen sich besser für platzbeschränkte-Szenarien.

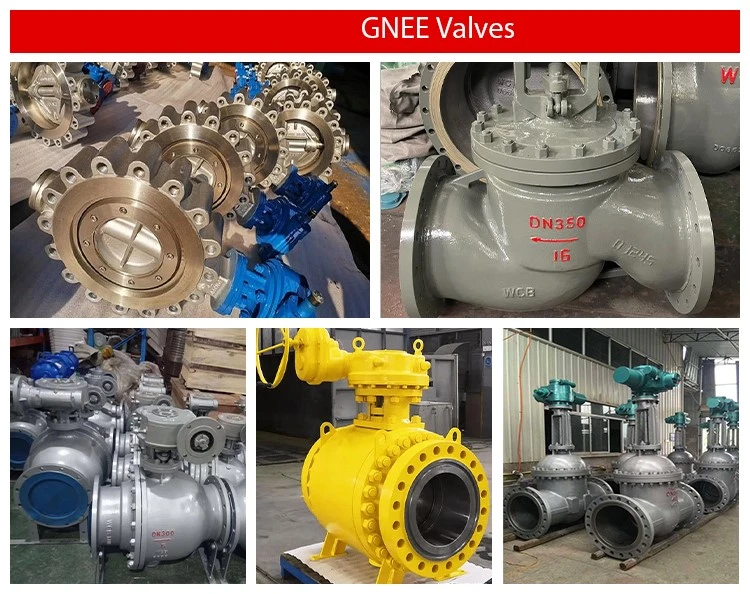

Kugelhahn mit seitlichem Eingang auf Lager
