Der Ventilausführungsstandard API609 ist ein vom American Petroleum Institute (API) entwickelter Standard für Absperrklappen und Rückschlagventile. Diese Norm zielt hauptsächlich darauf ab, die Konsistenz und Zuverlässigkeit von Ventilprodukten in Design, Herstellung, Inspektion und Prüfung sicherzustellen. Der API609-Standard wird häufig in Branchen wie der Erdöl-, Chemie- und Wasseraufbereitung eingesetzt, um einen effizienten und sicheren Betrieb von Ventilprodukten in diesen rauen Umgebungen zu gewährleisten.
BrauchenAbsperrklappen nach API 609? Holen Sie sich noch heute ein Angebot für die vorrätigen-Größen NPS 2 bis 60 Zoll ein.
Technische Spezifikationen für API 609-Absperrklappen
| Parameter | Kategorie A (Standard) | Kategorie B (Hochleistung) |
| Gemeinsames Design | Konzentrisches / elastisches Sitzen | Doppelter Versatz / Dreifacher Versatz |
| Größenbereich (NPS) | 2" bis 48" | 2" bis 60" (und größer) |
| Druckklasse | 150 psi, 200 psi, 250 psi | Klasse 150, 300, 600 |
| Von Angesicht zu Angesicht (L) | API 609 / ASME B16.10 | API 609 / ASME B16.10 |
| Verbindungen beenden | Wafer, Lug, Flansch | Wafer, Lug, Flansch, Stumpf-Schweißnaht |
| Inspektion und Prüfung | API 598 | API 598 |
| Temperaturbereich | Typischerweise -20 °F bis 300 °F | -320 °F (Kryo) bis 1000 °F+ |
Checkliste für Materialien und Zertifizierung
| Komponente | Standardmaterialien (Kohlenstoff/Edelstahl) |
| Körper | ASTM A216 WCB / A351 CF8M / LCC |
| Scheibe | CF8M / Duplexstahl / Al-Bronze |
| Stängel | 17-4PH / F316 / Monel |
| Sitz | PTFE / RPTFE (weich) oder Stellite/SS (Metall) |
API 609 Kategorie A Abmessungen
| Nennrohrgröße (NPS) | DN (mm) | Fläche-zu-Fläche (L) - mm | Ca. Gewicht (kg) - Wafertyp |
| 2" | 50 | 43 | 3.5 |
| 2-1/2" | 65 | 46 | 4.5 |
| 3" | 80 | 46 | 5.0 |
| 4" | 100 | 52 | 7.0 |
| 5" | 125 | 56 | 9.0 |
| 6" | 150 | 56 | 11.0 |
| 8" | 200 | 60 | 16.0 |
| 10" | 250 | 68 | 25.0 |
| 12" | 300 | 78 | 36.0 |
API 609-Abmessungen der Kategorie B (Hochleistung).
Klasse 150 (Wafer-/Lug-Typ)
| NPS | DN (mm) | Fläche-zu-Fläche (L) - mm | Ref. Schaftdurchmesser (mm) |
| 2" | 50 | 43 | 15.8 |
| 3" | 80 | 48 | 15.8 |
| 4" | 100 | 54 | 19.0 |
| 6" | 150 | 57 | 25.4 |
| 8" | 200 | 64 | 31.8 |
| 10" | 250 | 71 | 38.1 |
| 12" | 300 | 81 | 44.5 |
| 14" | 350 | 92 | 50.8 |
Klasse 300 (Wafer-/Lug-Typ)
| NPS | DN (mm) | Fläche-zu-Fläche (L) - Wafer/Lug mm | Fläche-zu-Fläche (Doppelflansch) - mm |
| 2" | 50 | 43 | 150 |
| 3" | 80 | 48 | 180 |
| 4" | 100 | 54 | 190 |
| 6" | 150 | 59 | 210 |
| 8" | 200 | 73 | 230 |
| 10" | 250 | 83 | 250 |
| 12" | 300 | 92 | 270 |
Klasse 600 (Wafer-/Lug-Typ)
| NPS | DN (mm) | Fläche-zu-Fläche (L) - mm | Bemerkungen |
| 3" | 80 | 54 | Üblich für Triple-Offset-Hochdruck |
| 4" | 100 | 64 | Überprüfen Sie den Disc-Öffnungspfad |
| 6" | 150 | 78 | Betätigung des Aktuators dringend empfohlen |
| 8" | 200 | 102 | Hochleistungsservice |
| 12" | 300 | 140 | Schwerer Service |
Vermeiden Sie Pipeline-Ausfälle: Laden Sie die API 609-Abmessungs- und Größentabelle herunter

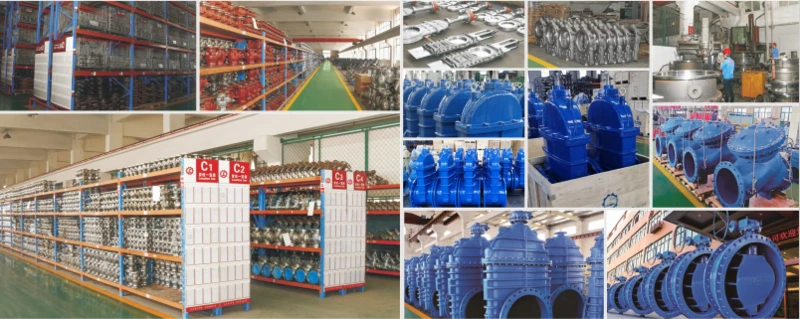

GNEE API 609 Ventilfabrik
Erhalten Sie innerhalb von 24 Stunden technischen Support für Hochleistungs-Absperrklappen nach API 609.
FAQ
Was ist der Unterschied zwischen API 598 und API 609?
API 609 ist eine Spezifikation für Absperrklappen mit Laschen--- und Wafer---Konfigurationen, die für den Einbau zwischen ANSI B16-Flanschen der Klasse 150 bis 1500 konzipiert sind. API 598 deckt die Test- und Inspektionsanforderungen für Rückschlagventile, Absperrventile, Durchgangsventile, Kugelventile, Kükenventile und Absperrklappen ab. Druckstufen für Stahlventile nach ASME/ANSI B16.
Was ist der Unterschied zwischen API 609 Kategorie A und B?
API 609-Kategorie-A-Ventile verwenden typischerweise Materialien wie Gusseisen oder Kohlenstoffstahl, die für mäßige Drücke geeignet sind. Ventile der Kategorie B erfordern jedoch leistungsstärkere Materialien wie Edelstahl, Titan oder Speziallegierungen, um höheren Drücken und extremen Temperaturen standzuhalten.
