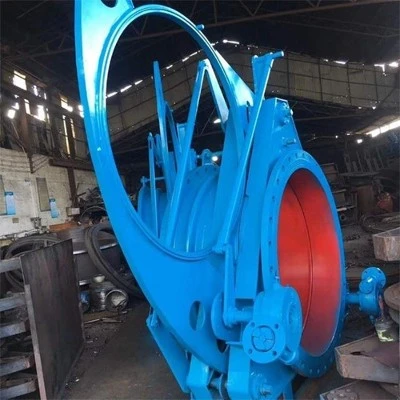

Ein elektrisches Klappenventil ist eine Ventilvorrichtung zum Absperren und Verbinden von flüssigen Medien in Rohrleitungen. Dabei wird hauptsächlich ein elektrischer Aktuator verwendet, um den Schieber (Schieber) so anzutreiben, dass er sich nach oben, unten oder seitwärts bewegt, wodurch die Funktion der Durchflusskontrolle oder der vollständigen Abschaltung-von Materialien in der Rohrleitung (z. B. pulverförmige, körnige, kleine blockige Materialien oder flüssige Medien wie Gas und Flüssigkeit) erreicht wird.
Funktionsprinzip:
Der elektrische Schieber wird motorisch geöffnet und geschlossen. Wenn Material entladen werden muss, dreht sich der Motor durch Drehen des Netzschalters gegen den Uhrzeigersinn, wodurch wiederum die Leitspindel gedreht wird und das Tor langsam angehoben wird, um die Entladeöffnung zu öffnen. Wenn sich das Tor öffnet und den Endschalter berührt, wird die Stromversorgung unterbrochen und der Motor hört auf, sich zu drehen. Wenn umgekehrt Material versiegelt werden muss, dreht sich der Motor durch Drehen des Netzschalters im Uhrzeigersinn, wodurch wiederum die Leitspindel gedreht wird und das Tor langsam abgesenkt wird, um es zu schließen und so das Material zu versiegeln.
Merkmale und Vorteile:
Dichter Verschluss, hervorragende Abdichtung, starke Luftsperre: Der Schieber und der Ventilsitz des elektrischen Schieberventils stehen immer in engem Kontakt und sorgen so für eine hervorragende Abdichtung.
Einfache Wartung, einfache Wartung, langlebig: Der elektrische Schieber ist relativ einfach aufgebaut und daher leicht zu warten und zu reparieren.
Schnelles und sanftes Öffnen und Schließen: Der Motorantrieb sorgt für ein schnelles und sanftes Öffnen und Schließen des Tors.
Einstellbarer Öffnungs- und Schließgrad des Tors: Durch Einstellen der Rotationszeit und -geschwindigkeit des Motors kann der Öffnungs- und Schließgrad des Tors gesteuert und so die Materialflussrate reguliert werden.
Eine automatische Zeitsteuerung ist möglich: Der elektrische Schieber kann an eine automatische Steuerung angeschlossen werden, um zeitgesteuerte Öffnungs- und Schließfunktionen zu erreichen.
Hauptparameter und Materialien
Hauptparameter:
Nenndurchmesserbereich: DN50-DN500
Nenndruckbereich: 1,0 MPa-1,6 MPa
Materialien:
Ventilkörpermaterial: Stahlguss, Edelstahl usw.
Tormaterial: 2Cr13, 201, 304, 316, 316L usw.
Verbindungstyp: Wafer-Typ, geschweißter Typ usw.
Material der Ventilsitzdichtung: Nitrilkautschuk, EPDM-Gummi, Fluorkautschuk usw.
Anwendungen
1. Energiewirtschaft: Wird in Verbindung mit Kohlemühlen und Kohlezufuhrsystemen verwendet, um die Durchflussrate oder das Fördervolumen von festen Pulvern, Granulat und kleinen Partikeln zu steuern.
2. Baustoffindustrie: Wird zur Steuerung der Durchflussrate oder des Fördervolumens von Pulvern, Granulaten, Partikeln und kleinen Klumpen wie Zement und Kalk verwendet.
3. Umwelttechnik: Wird auf Staubentfernungssysteme und Medienabschaltung in Lüftungskanälen angewendet.
4. Bergbautransport: Steuert die Flussverteilung von Pulvern, Granulat, Partikeln und kleinen Klumpen in Fördersystemen.
