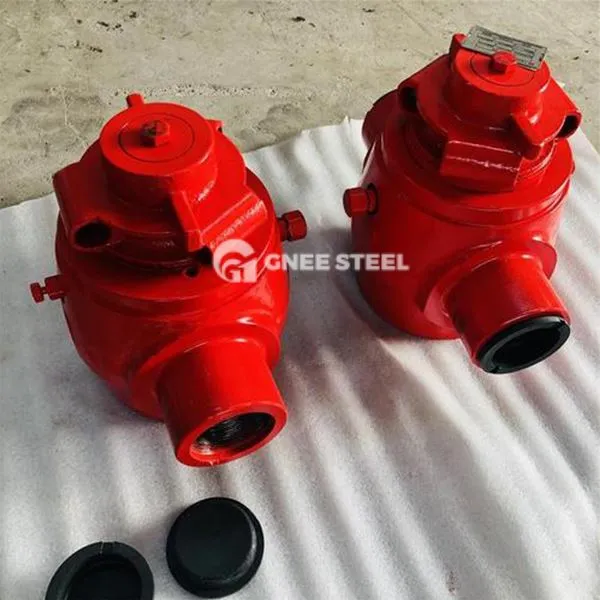

Hochdruckstopfenventil

Das Hochdruck-Steckerventil ist ein spezielles oder gleicher oder gleicher oder gleicherer PN4 . 0MPA (Klasse 300) über den Hochdruckarbeitsbedingungen des Rotationsabschaltventils, dessen Kern das konische oder zylindrische Stecker Körper dreht, um das Medium ein- und auszuschieben.

Strukturelle Merkmale
Verstärktes Ventilkörperdesign
Integral gefälschte Kohlenstoffstahl/Legierungsstahlventilkörper (E . G . WC6, CF8M), die Wandstärke erhöhte sich im Vergleich zu Standard-Ventilkörper um 30%, druckhaltiger Kapazität bis zu PN16 . 0MPA (Klasse 900).
Umgedrehte, ausgewogene Siegel
The plug is installed upside down, and the bottom balance hole introduces medium pressure, which pushes the plug close to the valve seat to form a self-reinforcing seal, and the sealing specific pressure is >6 . 0mpa.
Carbid -Dichtungsfläche
Stecker Oberflächen-Überschall-Sprühwolfram-Carbid (Härte HRC 65+) oder Nickel-Phosphorus-Legierungsplating (hrc 58-60), resistent gegen feste Partikel, die im Waschmittel enthalten sind .
Ölschmiersystem
Integrierter Fettinjektionskanal, regelmäßige Injektion von Versiegelungsfett zum Füllen des Versiegelungslückens, der Blockierung der Penetration von ätzenden Medien und Reduzierung des Reibungsdrehmoments .

• Ventilkörpermaterial:

Klasse 300 und höher müssen Kohlenstoffstahl (A105) oder Legierungsstahl (WC6/F22) geschmiedet werden.
Korrosive Medien benötigen austenitische Edelstahl (CF8M/316L) .

• Siegeltyp:

Hochdruckbedingungen obligatorischer Metallhartdichtungen (Tungsten-Carbid / Stellitenlegierungs-Oberflächen);
Versiegelungshärtenanforderungen größer oder gleich HRC 58.

• Verbindungsart:

Flanschanschluss: Die Implementierung des ANSIB16.5 -Standards (RF/RTJ -Dichtungsfläche);
Butt Schweißverbindung: Die Implementierung von ANSIB16 . 25 Standard (DN größer oder gleich 50 Hochdruckpipeline .).

• Softsiegelmodell: begrenzt auf Klasse 300 oder darunter, Temperatur -29 Grad ~ 180 Grad (PTFE -Ventilsitz);
• Hartsiegeltyp: Abdeckung der vollen Druckklasse, Temperatur -29 Grad ~ 550 Grad (Nickel-basierter Leichtmetallventilsitz) .

•

Hochdruckstopfenventil



Anwendungen

Öl- und Gasgewinnung
For use in sulphur-containing oil and gas wellhead installations (Class 600) to achieve emergency cut-off at pressures >15 MPa mit einer Reaktionszeit von<3 seconds.
Ölraffinierung und chemische Industrie
Kontrolle der Hochtemperatur- und Hochdruckreaktoren in Hydrocracking-Pflanzen (Temperatur 425 Grad /Druck PN 16 . 0 MPa), reguliert den Fluss von Wasserstoffölmischungen.
Langstreckenpipeline
Main line cut-off valve (DN600/Class 600), withstand water hammer impact pressure>10MPA, um Pipeline -Bruchunfälle zu verhindern .
Energieenergie
Dampffallensystem überkritische Einheit (Temperatur 540 Grad), Hartdichtstruktur, um Hochtemperaturdampf -Leckagen zu vermeiden .

Vorteile

Anpassungsfähigkeit extremer Arbeitszustand
Die Hartdichtstruktur ist gegen hohe Temperatur von 425 Grad und hohen Druck von PN16 . 0MPA, weit über die Grenze des gemeinsamen Steckdodenventils (PN2,5MPA/180 Grad).
Null -Leckage -Sicherheit
Metalldichtung + Fettfüllung, um ANSI B16 . 104 Klasse VI Null -Leckage, geeignet für giftige und brennbare Medien (wie Schwefelwasserstoff) geeignet.
Langfreudes Widerstandsleben
Tungsten carbide coated plugs in sandy media life>100, 000 Times Öffnen und Schließen, mehr als das Fünffache der Softsiegelventile .
Niedrige Wartungskosten
Das Fettinjektionssystem kann online aufrechterhalten werden. Nach dem Abschluss des Versiegelungslastes müssen Sie das Ventil nicht abbauen. Das Auffüllen des Versiegelungsfetts kann die Leistung wiederherstellen .
