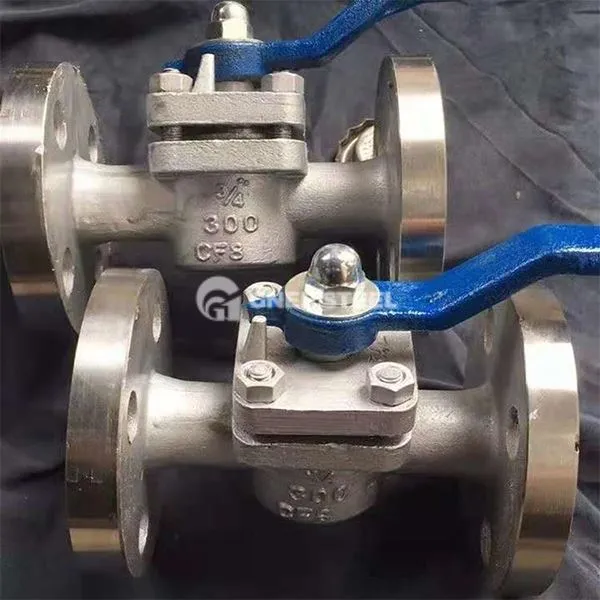

Verjüngende Angestellte Ventilbeschreibung
1. Grundstruktur und Prinzip
Konikales Versiegelungspaar Design
Der Stecker- und Ventilkörper des verjüngten Steckdoßventils sind beide genau übereinstimmende Zapfen mit gemeinsamen Verjüngungen von 1: 6 oder 1: 7. Der Durchflusskanal kann geöffnet oder geschlossen werden, indem der Stecker so gepasst ist, dass er von der sich verjüngten Lochoberfläche des Ventilkörpers anpasst oder getrennt ist.
Seal Einstellmechanismus
Unter niedrigen Druckbedingungen kann der Stecker in den Ventilsitz gedrückt werden, um den Leckspalt zu verringern. Unter hohem Druck wird der Druck durch den Kontakt der Kegeloberfläche dispergiert, um die Zuverlässigkeit der Siegel zu gewährleisten.
2. Haupttypen
Fixed Tapered Plugventil
Die Struktur ist einfach und besteht nur aus einem Ventilkörper, einem Stecker und einer Befestigungsmutter. Der Stecker wird heruntergezogen, indem die Mutter angezogen wird, um die Dichtfläche zu drücken, die für Szenarien mit niedrigem Druck geeignet ist.
Es ist keine Verpackung erforderlich, aber eine hochpräzierende Verarbeitung (Oberflächenrauheit und Verjüngungszeit) ist erforderlich, um eine Versiegelung zu erreichen.
Packte, sich verjüngte Steckerventil
Fügen Sie eine Packungsschicht zwischen dem Stecker und dem Ventilkörper hinzu, um die Versiegelungsleistung zu verbessern, und passen Sie sich an einen breiteren Bereich von Medientypen an.
Die typische Struktur umfasst Ventilkörper, Stecker, Verpackung und Drüse, die einfach zu bedienen sind und geringe Wartungskosten aufweist.
Verjüngte Steckerventilspezifikation
1. Druckbereich: Class150 ~ 2500 PN16-420
2. Nenndurchmesser: NPS 1/2-40 "DN15-1000
3. Körpermaterial: A105 ､ LF2 ､ F304 ､ F316 ､ F304L ､ F316L ､ F51, WCB ､ LCB ､ WCC ､ CF8 ､ CF8M ､ CF3 ､ CF3M ､ A {890 4 A usw. usw. usw.
4. Endverbindung: RF RTJ BW
5. Antriebsvorrichtung: Hebel, Getriebe, Elektro, Pneumatik, Hydraulikvorrichtung, pneumatisches Hydraulikgerät.
Kernfunktionen
Schneiden Sie die Flüssigkeit ab oder schließen Sie die Flüssigkeit an. Flow-Richtungssteuerung : Drei-Wege- oder Vier-Wege-Struktur kann die Flussrichtung des Mediums verteilen oder schalten. Performance Vorteile
Schleuderflusswiderstand : Gerade Durchflusskanalkonstruktion reduziert den Flusswiderstand des Mediums . Fast Öffnung und Schließung : Der Betrieb kann durch Drehen von 90 Grad mit hoher Effizienz abgeschlossen werden. Limitations
Temperaturbeschränkung : In der Regel für mittel- und niedrigtemperaturumgebungen geeignet, werden Hochtemperaturdampfmedien nicht empfohlen . Medium Begrenzung : Medien mit zu hoher Viskosität können die Versiegelungsverstopfung . verursachen. .
Gaune Tapered Plugventil
