Das Kükenventil ist ein druckausgeglichenes Kükenventil, das dem globalen Öl- und Gasmarkt eine „dichte Absperrfunktion“ bietet. Kükenventile sind in Größen von 0,5 bis 36 Zoll mit verschiedenen Endanschlüssen und Druckstufen von ANSI 125 bis 2500 und API 6A (bis 5000) erhältlich.
Anschlussgröße:1/2"~24" (DN15~DN600)
Druck:CL150-CL2500
Mittel:Wasser, Dampf, Öl, Gas usw.
Temperatur:-29 Grad zu +180 Grad, -40 Grad -450 Grad
Körpermaterial:WCB, LCB, LCC, CF8, CF8M, CF3, CF3M oder anderes Material
Spezifikationen des Kükenventils mit Metallsitz.
| Design und Herstellung | API 599, API 6D |
| Normale Größe | NPS 1/2" ~ 24" |
| Druckrate | Klasse 150LB ~ 1500LB |
| Verbindung beenden | Flansch (RF, FF, RTJ), stumpfgeschweißt (BW), muffengeschweißt (SW) |
| Druck-Temperatur-Bewertung | ASME B16.34 |
| Face-to-Face-Abmessungen | ASME B16.10 |
| Flanschmaß | ASME B16.5 |
| Stumpfschweißen | ASME B16.25 |

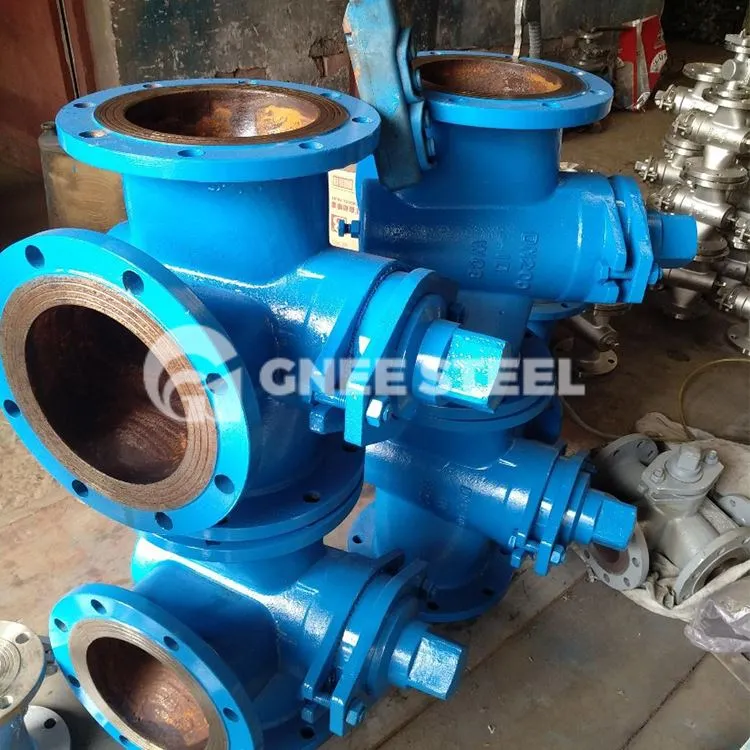

Geschmiertes Kükenventil mit Metallsitz. Material der Hauptteile
| NEIN | Teilname | Material |
| 1 | Körper | ASTM A216-WCB A 217-WC1,WC6,WC9,C5, ASTM A351-CF8,CF8M,CF3,CF3M |
| 2 | Stecker | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A 217-WC1,WC6,WC9,C5, ASTM A351-CF8,CF8M,CF3,CF3M |
| 3 | Dichtung | Flexibler Graphit + Edelstahl |
| 4 | Abdeckung | ASTM A216-WCB A 217-WC1,WC6,WC9,C5, ASTM A351-CF8,CF8M,CF3,CF3M |
| 5 | Bolzen | ASTM A193-B7,A193-B8,A193-B8M |
| 6 | Nuss | ASTM A194-2H,A194-8,A194-8M |
| 7 | Verpackung | Flexibler Graphit+304 |
| 8 | Drüse | ASTM A216-WCB A 217-WC1,WC6,WC9,C5, ASTM A351-CF8,CF8M,CF3,CF3M |
| 9 | Schlüssel | ASTM A216-WCB, ASTM A351-CF8,CF8M,CF3,CF3M |
| 10 | Jochmutter | ZQA 19-4 |
| 11 | Handrad | ASTM A536 Gr.60-40-18,ASTM A216-WCB |
- Vorteile des Kükenventils:
(1) Es kann durch Drehen um 90 Grad ein- und ausgeschaltet werden, was sich schnell öffnen und schließen lässt und einfach zu bedienen ist.
(2) Es kann in beide Richtungen fließen, hat weniger Teile, ist leicht und hat einen geringen Strömungswiderstand.
(3) Kükenhähne sind für Mehrkanalkonstruktionen geeignet. Ein Ventil kann zwei, drei oder sogar mehr Ventilströmungskanäle haben, was die Konstruktion des Rohrleitungssystems vereinfachen kann.
(4) Geeignet für Medien mit niedrigerer Temperatur und höherer Viskosität.
- Nachteile des Kükenventils:
(1) Die Dichtfläche ist groß, die Reibung ist groß, das Öffnen und Schließen ist mühsam und das Betätigungsdrehmoment ist groß.
(2) Aufgrund struktureller Einschränkungen ist es nicht für Hochtemperatur- und Hochdruckrohrleitungen geeignet. Die allgemeine Betriebstemperatur beträgt nicht mehr als 300 Grad.
(3) Wenn ein weichdichtender Ventilsitz verwendet wird, sollte dieser mit einer feuerfesten und antistatischen Struktur ausgestattet sein.
