Das Funktionsprinzip eines Kugelhahns aus geschmiedetem Stahl besteht darin, den Hahn durch Drehen des Ventilschafts zu öffnen oder zu schließen. Normalerweise handelt es sich um einen Kugelhahn mit durchgehender Bohrung und einem Winkelschalter von 90- Grad. Er ist leicht, klein, kann mit großem Durchmesser hergestellt werden, hat eine zuverlässige Abdichtung, eine einfache Struktur und ist leicht zu warten. Die Dichtfläche und die Kugeloberfläche befinden sich häufig in einem geschlossenen Zustand und werden vom Medium nicht leicht erodiert. Er wird in verschiedenen Branchen häufig verwendet. Klassifizierung von Kugelhähnen aus geschmiedetem Stahl: Niederdruck-Kugelhahn aus geschmiedetem Stahl, Hochdruck-Kugelhahn aus geschmiedetem Stahl.
API-Spezifikation für geschmiedeten Stahlkugelhahn
Konstruktion -Schwimmende/zapfengelagerte Kugel
Körpermaterial –Geschmiedeter Edelstahl und Kohlenstoffstahl
Sitz –Weich oder Metall auf Metall
Größenbereich –DN15-DN600
Endverbindung –Flansch, SW, BW, Gewinde
Druckrate -Klasse 150-2500, PN16-420 oder Gleich
Standard –Konstruktion nach ASME B16.34, DIN3202, API 6D, Flanschmaß nach ASME B16.5, EN 1092-1, Muffenschweißen nach ASME B16.11, Stumpfschweißen nach ASME B16.9, Face-to-Face entspricht ASME B16.10, EN558, Inspektion und Prüfung nach API598, EN 12266-1, API 6D
Temperaturbereich --20 Grad F – 302 Grad F (PTFE) und -50 Grad F bis +500 Grad F (Metallsitze)

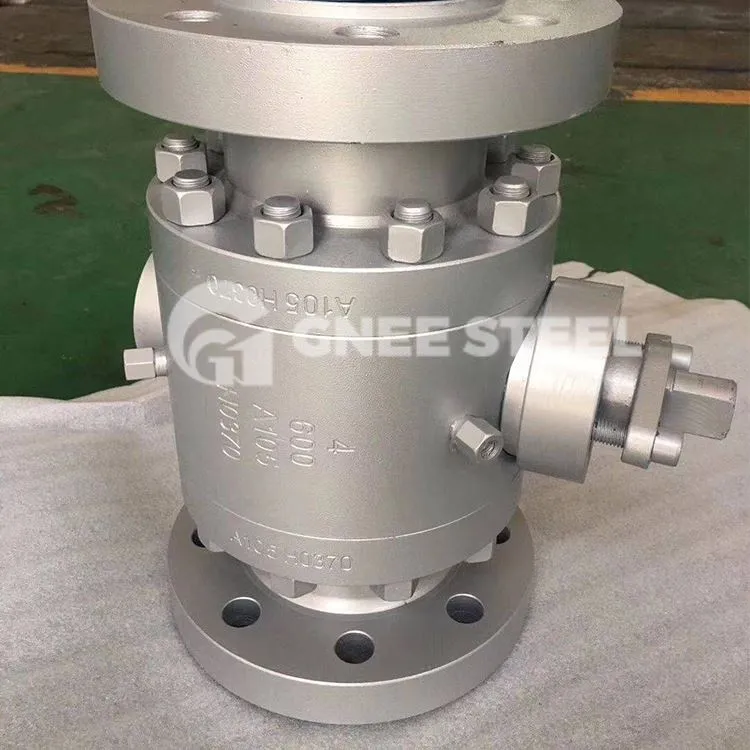

Schmiedekugelhahn
Wichtigste Leistungsdaten
|
Prüfdruck (Mpa) |
Nenndruck (Mpa) |
Druckstufe (Klasse) |
|||||||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
25.0 |
150 |
300 |
400 |
600 |
900 |
1500 |
|
| Krafttest |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24 |
37.5 |
3.1 |
7.8 |
10.2 |
15.3 |
23.1 |
38.4 |
| Dichtheitsprüfung |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
17.6 |
27.5 |
2.2 |
5.6 |
7.5 |
11.2 |
16.8 |
28.1 |
| Luftdichtheitstest |
0.5-0.7 |
||||||||||||
| Betriebstemperatur |
PTEE Kleiner oder gleich 150 Grad PPL E Kleiner oder gleich 300 Grad Carbonfaser Kleiner oder gleich 350 Grad |
||||||||||||
| Anwendbare Medien |
C: Wasser, Öl, Dampf P: Salpetersäure (Temperatur kleiner oder gleich 200 Grad) R: Essigsäure (Temperatur kleiner oder gleich 200 Grad) |
||||||||||||
