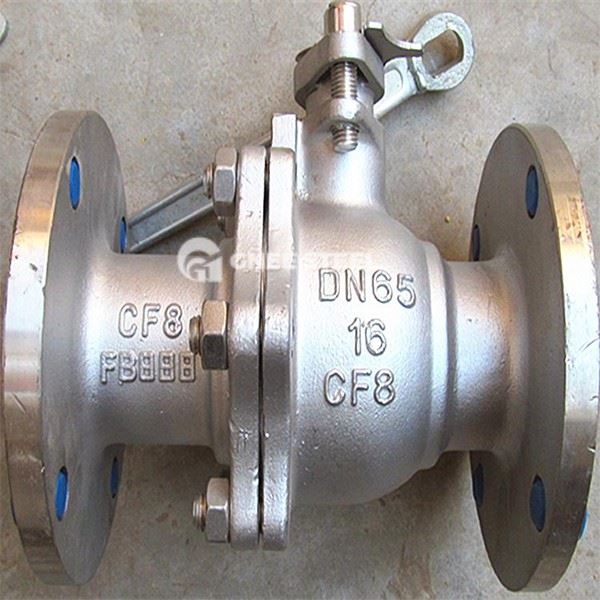

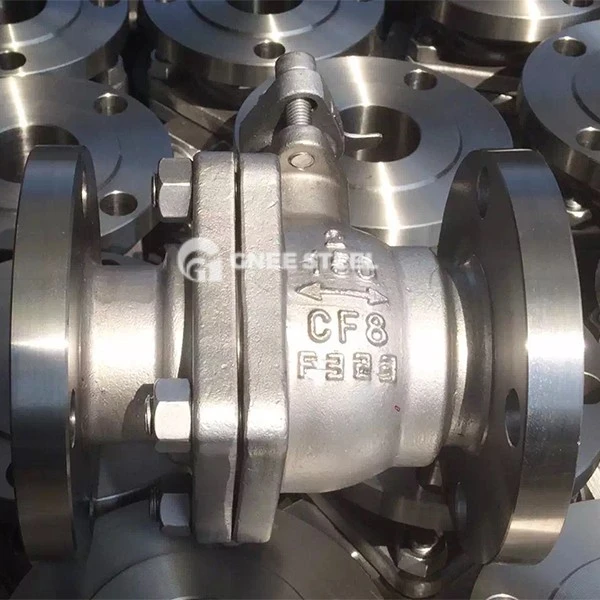

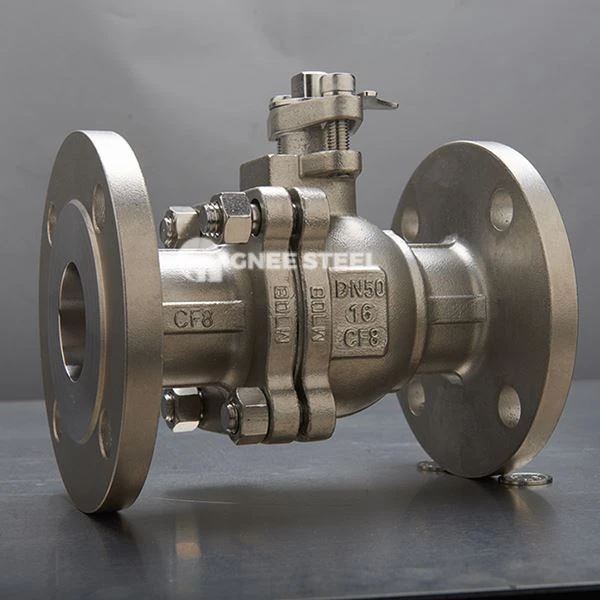

Schwimmender Kugelhahn ASTM A351 CF8M ist ein Ventil in Industriequalität-, das mit einem konstruiert istGehäuse aus gegossenem CF8M-Edelstahl, weit verbreitet in Anwendungen mit hoher-Korrosion und mittlerem-bis-Hochdruck wie Öl und Gas, chemische Verarbeitung, Energieerzeugung und Schiffstechnik. Sein Hauptmerkmal liegt in der schwimmenden Kugelkonstruktion, bei der sich die Kugel unter Flüssigkeitsdruck leicht verschiebt, um fest gegen den nachgeschalteten Sitz zu drücken und so eine zuverlässige unidirektionale Abdichtung zu gewährleisten. Aufgrund seiner kompakten Struktur und einfachen Bedienung ist es ideal für Rohrleitungssysteme mit kleinem-bis-mittlerem Durchmesser.
Bewältigt mühelos stark saure und alkalische Medien! ASTM A351 CF8M schwimmender Kugelhahn, extrem-lange Lebensdauer.Klicken Sie hier, um ein Angebot zu erhalten!
Schwimmender Kugelhahn ASTM A351 CF8M – Detailinformationstabelle
| Artikel | Spezifikation |
|---|---|
| Körpermaterial | ASTM A351 CF8M (entspricht Edelstahl 316) |
| Ballmaterial | ASTM A182 F316 / F304 |
| Stammmaterial | ASTM A182 F316 / F304 |
| Sitzmaterial | PTFE, RPTFE, PPL, Metallsitz (optional je nach Betriebszustand) |
| Verbindung beenden | Flansch, Gewinde (NPT/BSP), Schweißmuffe |
| Betätigungsart | Manuell (Hebel), pneumatisch, elektrisch, Schneckengetriebe |
| Temperaturbereich | -29 Grad ~ 200 Grad (weicher Sitz); -29 Grad ~ 500 Grad (Metallsitz) |
| Anwendbare Medien | Wasser, Öl, Gas, korrosive Flüssigkeiten, Dampf usw. |
| Designstandards | API 6D, API 608, ISO 17292 |
| Prüfnormen | API 598, ISO 5208 |
| Fire-Sichere Compliance | Erfüllt API 607 / API 6FA (optional) |
| Qualitätssicherung | 100 % druckgeprüft vor dem Versand; 18 Monate Garantie oder 12 Monate nach Installation |
Schwimmender Kugelhahn ASTM A351 CF8M – Tabelle mit technischen Daten
| Parameter | Reichweite |
|---|---|
| Nenngröße | 1/4" ~ 4" (DN8 ~ DN100) |
| Druckstufe | 150LB, 300LB, 600LB, 1000WOG, PN64 ~ PN160 |
| Körperstruktur | 1 Stück, 2 Stück, 3 Stück (ein-teilig, zwei-teilig, drei-teilig) |
| Fließpfad | Voller Durchgang oder reduzierter Durchgang |
| Betriebsdrehmoment | Geringes Drehmoment durch selbstkompensierendes Sitzdesign |
| Versiegelungsniveau | Blasendichte Abdichtung, bis ISO 5208 Klasse VI (Gas) |
| Anwendbare Standards | API 6D, ASME B16.34, ASME B16.10, ASME B16.5 |
| Stirnseitige Verbindung | ASME B16.5 (Flansch), ASME B16.11 (Muffenschweißung), NPT/BSP-Gewinde |
Schwimmender Kugelhahn ASTM A351 CF8M – Tabelle der Produktnormen
| Standardtyp | Standard-Nr. | Beschreibung |
|---|---|---|
| Materialstandard | ASTM A351 CF8M | Gibt die chemische Zusammensetzung und die mechanischen Eigenschaften für gegossenen Edelstahl an |
| Designstandards | API 6D | Konstruktions- und Fertigungsstandard für Rohrleitungsventile |
| API 608 | Spezieller Standard für Metallkugelhähne mit kleinem -Durchmesser | |
| ISO 17292 | Allgemeiner internationaler Standard für Metallkugelhähne | |
| Fläche-zu-Abmessungen | ASME B16.10 | Definiert die Baulänge von Ventilen |
| Flanschverbindung | ASME B16.5 / B16.47 | Flanschabmessungen und Verkleidungsstandards |
| Stumpf-Schweißende | ASME B16.25 | Standard für Stumpfschweißverbindungen |
| Prüfnormen | API 598 | Standard für die Inspektion und Prüfung von Ventilen |
| ISO 5208 | Prüfnorm für die Dichtleistung von Industrieventilen | |
| Feuertest | API 607 | Brandschutzprüfung für weichdichtende Kugelhähne |
| API 6FA | Strengere Brandtestnorm |
Schwimmender Kugelhahn ASTM A351 CF8M – Produktmerkmale
Hoch-Korrosionsbeständiges-Körper: Hergestellt aus ASTM A351 CF8M-Guss, entspricht Edelstahl 316 und bietet eine hervorragende Beständigkeit gegen Chlorid-Spannungskorrosion und Lochfraß-ideal für Meerwasser und saure Umgebungen.
Schwimmendes Balldesign: Die Kugel bewegt sich leicht unter Druck, um gegen den nachgeschalteten Sitz zu drücken, was die Zuverlässigkeit der Dichtung erhöht, insbesondere bei unidirektionalen Anwendungen.
Selbstkompensierender elastischer Sitz: Gewährleistet die Abdichtung bei niedrigem Druck über die Vorspannung und gleicht den Druck bei hohem Druck automatisch aus, um eine stabile Leistung über alle Druckbereiche hinweg zu gewährleisten.
Feuer-Sichere Struktur: Die Metall-auf-Backup-Dichtung bleibt auch nach Feuereinwirkung funktionsfähig und minimiert Leckagen; entspricht API 607.
Mehrere Betätigungsoptionen: Kompatibel mit manuellen, pneumatischen, elektrischen und Schneckengetriebeantrieben, geeignet für automatisierte Steuerungssysteme.
Vollbohrungsoption verfügbar: Reduziert den Strömungswiderstand und unterstützt das Molchen von Rohrleitungen.
OEM-Anpassung unterstützt: Kann als DMS, POWELL usw. bezeichnet und auf nicht-standardmäßige Betriebsbedingungen zugeschnitten werden.

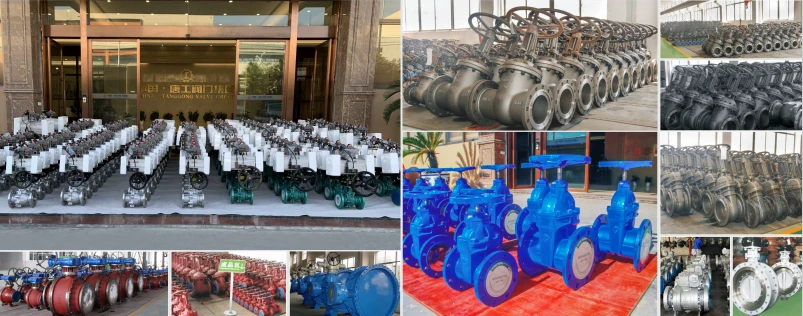

GNEE A351 CF8M Fabrik für schwimmende Kugelhähne
FAQ
Was ist einschwimmender Kugelhahn
Bei einem schwimmenden Kugelhahn handelt es sich um einen Ventiltyp, bei dem die Kugel keine feste Wellenhalterung hat und unter der Wirkung von mittlerem Druck eine kleine Verschiebung erzeugen kann, um gegen den stromabwärtigen Ventilsitz zu drücken und so eine Abdichtung zu erreichen. Es gehört zur einseitigen Zwangsdichtungsstruktur und zeichnet sich durch einfache Struktur, zuverlässige Abdichtung, geringen Strömungswiderstand und schnelles Öffnen und Schließen aus. Es wird häufig in industriellen Rohrleitungssystemen mit mittlerem und niedrigem Druck eingesetzt, beispielsweise in der Erdöl-, Chemie-, Erdgas-, Energie- und Wasseraufbereitung.
Was ist der Unterschied zwischen einem Kugelhahn und einem Schwimmerkugelhahn?
Kugelhähne steuern den Flüssigkeitsfluss durch Drehen einer Kugel und werden hauptsächlich zum Absperren oder Verteilen von Medien in Rohrleitungen verwendet. Während Schwimmerventile das Ventil automatisch öffnen und schließen, indem sie einen Schwimmer verwenden, der mit dem Flüssigkeitsspiegel steigt und fällt, besteht ihre Kernfunktion in der automatischen Füllstandskontrolle in Behältern wie Wassertanks.
Ihre Arbeitsprinzipien und Anwendungsszenarien sind völlig unterschiedlich. Kugelhähne sind manuelle oder automatische Regelventile, während Schwimmerventile selbstnivellierende Vorrichtungen sind, die auf dem Auftriebsprinzip basieren.
