Vollschweißes Ballventilbeschreibung

Das vollständig geschweißte Kugelventil ist ein Hochleistungsventil mit allen durch Schweißen verbundenen Teilen. Sein Körper nimmt eine integrale Schweißstruktur an, keine freiliegenden Gewinde oder Flansche, wodurch das Risiko einer externen Leckage beseitigt wird, und seine Kernfunktion besteht darin, die Öffnung und Schließung von Rohrleitungsflüssigkeiten und Regulierung zu steuern.

Strukturkomponenten

Ventilkörper: Aus Stahlrohr als Ganzes geschweißt, um die strukturelle Integrität und Versiegelung zu gewährleisten.
Ball: Die Kernöffnungs- und Schließkomponenten, die Oberfläche des Spiegelpolierens, um die Reibung zu verringern.
Ventilsitz: Normalerweise Metall- und Polymer (z. B. PTFE) Verbundverdichtung mit Feder, um die Versiegelungsanpassungsfähigkeit zu verbessern.
STEM: Doppel-O-Ring-Dichtungsdesign, verbinden Sie den Fahrer mit dem Ball, drehen Sie sich um 90 Grad und schließen während des Betriebs.
Hilfskomponenten: Begrenzer, Dichtungen, Federkomponenten, antistatische Geräte usw.

häufig verwendete Materialien

Ventilkörper: Kohlenstoffstahl (ST37, A 106- B), Edelstahl (304/316).
Kugel: Edelstahl 304/316, Teil der Oberflächen -Nickelbeschichtung, um die Korrosionsbeständigkeit zu verbessern.
Ventilsitz: Metallmatrix Eingelegtes PTFE-, RTFE-, Nylon- und andere Polymerdichtungsmaterialien.
Ventilstamm und Lager: Legierungsmaterial + PTFE-Beschichtung, mit Selbsthungerfähigkeit.

Vollständig geschweißte Kugelventilspezifikation

Nenndurchmesser: Abdeckung von Rohrleitungen mit kleinem und mittlerem Durchmesser bis zu großem Durchmesser, üblicherweise dn 50- DN1200.
Nenndruck: bis zu 42 MPa, passen Sie sich an Hochdruckumgebung an.
Verbindung: All-Welld-Struktur, ohne Flansch- oder Gewindeschnittstelle.
Anwendbare Temperatur: -196 Grad -+550 Grad (abhängig vom Versiegelungsmaterial).
Antriebsmodus: Handbuch, elektrisch, pneumatisch, hydraulisch, Unterstützung der Fernautomatisierung.

Leistungsvorteile

Nicht-Leakage-Design: Integrale Schweißstruktur eliminiert externe Leckagepunkte, die für brennbare und explosive Medien geeignet sind.
Zuverlässige Versiegelung: Metall- und Polymerverbundventilsitze können sich an Druck- und Temperaturänderungen anpassen und langfristig dicht aufrechterhalten.
Korrosion und Verschleißfestigkeit: Edelstahlkugel und Karbidventilsitz, um die Lebensdauer zu verlängern, passen Sie sich an die Medien an, die Partikel enthalten.
Flexibler Betrieb: 90 -Grad -Rotationsöffnung und Schließung, geringes Drehmoment, Unterstützung für schnelle Reaktion und Automatisierungsregelung.
Brandsicherheit: Graphitdichtung und Metalldichtungsstruktur im Feuer können die Dichtung noch aufrechterhalten.

Anwendungsbranche

Energieindustrie: Öl, Erdgas-Langstreckenpipelines und Bohrloch-Kopf-Installationen, Kohlevergasungs-/Verflüssigungsprojekte.
Chemische Industrie: Transportkontrolle von starken ätzenden Medien (wie Säure, Alkali).
Gemeinde- und Umweltschutz: Heizrohrnetz, Abwasserbehandlungssystem.
Leistung und Metallurgie: Hochtemperaturdampfpipeline, Industriegasgetriebe.

GNEE vollständig geschweißtes Ballventil

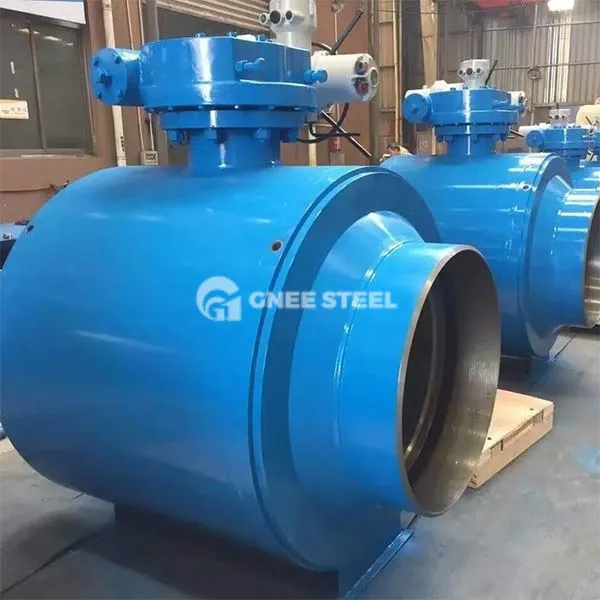

Voll geschweißtes Kugelventil
