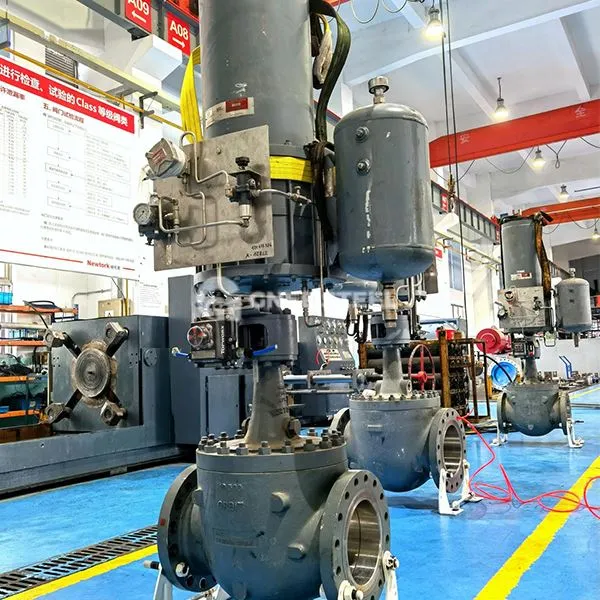

Orbitballventil

Das Orbitalkugelventil ist eine Art Ventil, das sich öffnet und schließt, indem die Kugel gedreht und sich mit dem Ventilstamm nach oben und unten bewegt.

Strukturkomponenten

Kugel: Die Kernöffnungs- und Schließteile, die Oberfläche des Spiegelpolierens, die interne Trackstruktur, um eine reibungslose Rotation zu erreichen.
Ventilkörper: Die Hauptstruktur unter Verwendung von korrosionsbeständigen Materialien (wie Kohlenstoffstahl, Edelstahl), um die Gesamtstabilität und -versiegelung zu gewährleisten.
STEM: Verbindet den Aktuator mit dem Ball und fährt die Kugel, um sich durch die Spiralrille oder die Winkelebene zu drehen.
Versiegelungsvorrichtung:
Keildichtungsstruktur: Der Stiel wendet die mechanische Kraft an, um die Kugel auf den Sitz zu drücken. Die Dichtungsleistung wird nicht durch die Druckdifferenz beeinflusst.
Sitz: Metall- oder Polymermaterial (wie PTFE) kann verwendet werden, ein Teil des Designs eingebettete Feder, um die Versiegelungsanpassungsfähigkeit zu verbessern.
Hilfskomponenten: Begrenzer, antistatische Geräte, selbstverpackte Läufer usw.

Nenndruck: Pn1.6 ~ 25. 0 mpa;

Nenndurchmesser:DN25 ~ 600 mm;

Betriebstemperatur:F Typ 29 Grad ~ 200 Grad; Y Typ 29 Grad ~ 600 Grad;

Anwendbare Medien:Erdöl, Ölprodukte, Erdgas, Wasser und andere Medien.

Funktionen und Vorteile

Reibungsloser Öffnung und Schließen: Der Ball löst sich vor dem Drehen vom Ventilsitz aus, vermeidet Abrieb der Versiegelungsoberfläche und verlängerte Lebensdauer.
Selbstverschlussfunktion: Fluid geht gleichmäßig entlang des Balls 360 Grad ab und spüle Verunreinigungen von der Versiegelungsfläche und verringern die Erhaltungsbedürfnisse.
Zuverlässige Versiegelung: Keilförmige mechanische Kompressionsdesign, Dichtungsleistung wird nicht durch Schwankungen des Mediendrucks beeinflusst.
Niedriges Betriebsdrehmoment: Spezialstiel- und Schienenstrukturkonstruktion, manueller Betrieb ist leicht und für die Automatisierungssteuerung geeignet.
Brandsicherheit: Brandresistente Struktur gemäß den API-Standards kann im Brandfall die Versiegelungsintegrität aufrechterhalten.
Online-Wartung: Das erstklassige Design unterstützt die direkte Demontage der Motorhaube, um interne Teile zu ersetzen und die Ausfallzeiten zu verringern.



Gaune Orbit Ball Ventil



Anwendungen des Orbitballventils

• Öl & Gas: Langstreckenpipelines, Wellhead-Installationen, LNG-Systeme (Flüssigerdgas).
• Chemische und elektrische Leistung: Starke ätzende Medien (Säure, Alkali), Hochtemperaturdampfpipeline.
• Umweltschutz und Gemeinde: Abwasserbehandlung, Heiznetz.
• Metallurgie und Energie: Kohlevergasung, Industriegasübertragung.

• Anpassungsfähigkeit an schwere Arbeitsbedingungen: Kann hohen Temperaturen von 550 Grad, 42 MPa hoher Druck und Partikelhaltige Medien, stabile Leistung standhalten.
• Langzeit- und Wartungskosten: Reibungsloser Betrieb und selbstverständliche Merkmale reduzieren den Verschleiß erheblich und verringern die Ausfallzeiten für die Wartung.
• BII-Regisseur und Sicherheit: Unterstützung des bidirektionalen Drucks, feuerfestes Design, um die Sicherheit in extremen Umgebungen zu gewährleisten.
• Wirtschaftlich und effizient: Kompaktstruktur, bequemer Betrieb, die allgemeine kostengünstige als herkömmliche Tätter- oder Globusventile.
