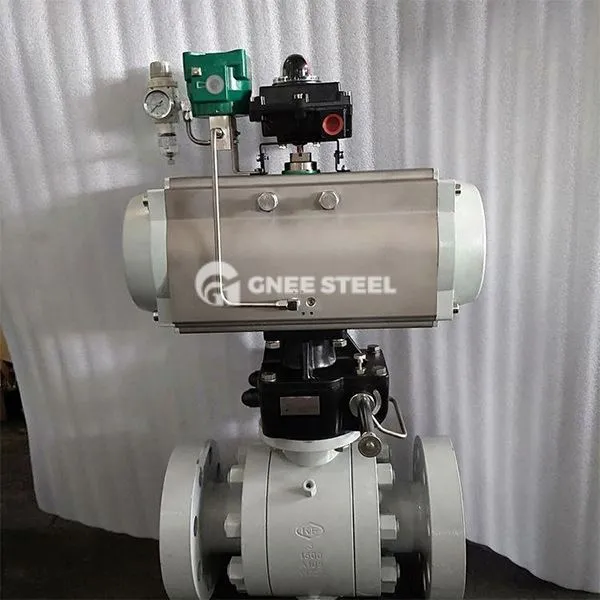

Hochdruck2- WegeKugelventile Beschreibung
Das Hochdruck-Zwei-Wege-Ballventil ist speziell für die Hochdruckmediumsteuerung ausgelegt. Es nimmt einen zweiteiligen Ventilkörper (Hauptventilkörper des Hauptventils + Auxiliary Ventil) und eine Flanschverbindungsstruktur an. Das Medium wird geöffnet und geschlossen oder die Strömungsrichtung wird durch Drehen des Balls 9 0 Grad gesteuert. Es ist für Hochdruckszenarien der Klasse 150 ~ 2500 lb (PN1.0 ~ PN420) geeignet.
Die Kernstruktur umfasst:
Split Ventilkörper
Floating/festes Balldesign :
Floating Ball
Fixed Ball
Saling Form
Hochdruck2- WegeKugelventile Spezifikation
|
Dn |
DN15 ~ 200 mm |
|
Nenndruck |
1,6 ~ 42 mPa (andere Druckstandard, bitte geben Sie bei der Bestellung an) |
|
Körpermaterial |
WCB (C), SS304 (P), SS316 (R) |
|
Versiegelungsmaterial |
PTFE (F), PPL (PPL), Metall hart (H), Hardlegierung (y) |
|
Mittlere Temperatur. |
W2: -20 ~ 150 Grad W3: -20 ~ 250 Grad W4: -29 ~ 425 Grad |
|
Verbindungsmodus |
Flansch, Hinternschweißung, weiblicher Faden |
|
Pneumatischer Aktuator |
JLAT -Serie, JLAW -Serie, Lmported Actuator -Serie |
|
Aktionsmodus |
Doppelte Schauspiel, einzelne Schauspiele, die normalerweise geschlossen wurden, ein einzelnes Handeln normalerweise offen |
|
Elektrischer Aktuator |
JLA -Serie, JLB -Serie, Lmported Actuator -Serie |
|
Steuermodus |
Standardschaltertyp, lntegral Regulierungstyp, Integralschaltertyp, Feldbusstyp |
Hochdruck2- WegeKugelventile
Anwendungs- und Modellbeispiele
Petrochemical: Kontrolle hochtemperatur- und Hochdrucköle und Säuren (z. B. Q41F -16 p Edelstahlkugelventil); Eergy and Power: Dampfpipelines und Kesselsysteme (z. B. pneumatische Hochdruckventile der BKH-Serie); Hydraulisches System: Hydraulikölkreisschaltung (z. Special Media: korrosive Gase (z. B. 316L Edelstahl + Carbiddichtungskombination).
Auswahl- und Installationspunkte
Selection Empfehlungen: High-Druckszenarien: Priorisieren Sie die feste Ballstruktur + Carbiddicht, geeignet für häufiges Öffnen und Schließen und Aufpralllasten; Korrosives Medien: Wählen Sie 316/316L Edelstahlventilkörper oder Nickel-geplantete Oberfläche; Flange Standard: Übereinstimmung mit den Spezifikationen von Pipeline -Flansch (z. B. ASME B16.5, HG/T20592). Installationsspezifikationen:
Die Flanschschrauben müssen symmetrisch festgezogen werden, um eine Verformung des Ventilkörpers und der Leckage zu vermeiden.
Der Betriebsraum des Ventilstiels (größer oder gleich 90 Grad) muss reserviert sein, und der pneumatische/elektrische Stellantrieb muss mit einem Grenzschalter ausgestattet sein.
