Mantel -Ballventilbeschreibung

Jacketed ball valve is an ordinary ball valve on the basis of increasing the jacket layer of special valves, through the jacket layer into the hot medium (steam, hot water) or cold media (cold water, refrigerant) to maintain the temperature of the medium to prevent high viscosity, easy to crystallise or need constant temperature transport medium solidification or deterioration, suitable for chemical industry, petroleum and other scenes that require temperature control.

Komponentenstruktur

Mantelschicht: Das externe Sandwich, das den Ventilkörper umhüllt, ist das Material meistens legaler Stahl oder Edelstahl, und die Temperatur wird durch den Kreislauf des Imports und des Exports von Wärmemedium eingestellt.
Ventilkörper und Motorhaube: Die Hauptstruktur, die interne Passage ist der gleiche wie das gewöhnliche Ballventil, die Jacke kann einen Teil oder den gesamten Ventilkörper abdecken (teilweise mit Mantel/voll mantelte).
Ball- und Ventilsitz:
Das Polieren des Kugelflächenspiegels und der Ventilsitz, um ein Versiegelungsrand zu bilden, ist das Material aus rostfreiem Stahl oder Kohlenstoffstahl mit plattiertem Karbid.
Der Ventilsitz nimmt PTFE, modifizierte PTFE- oder Metallversiegelung an, die sich an eine Umgebung mit hoher oder niedriger Temperatur anpasst.
Antriebsvorrichtung: Stützhandbuch, elektrischer oder pneumatischer Betrieb sind einige Modelle mit Isolationsdesign des Ventilstamms ausgestattet.
Hilfsstruktur: Abflussanschluss (um das Kondensat des Mantels zu entfernen), Verriegelungsschraube (um den Mantel zu reparieren).

Spezifikation

Nominaldurchmesser: DN 40- DN1200, volles Bohrungsdesign, um den Flusswiderstand zu verringern.
Druckstufe: Klasse 150- class900, Hochdruckmodell kann 42mpa erreichen.
Jacke Form:
Teilweise stationiert: Die Flanschgröße stimmt nur die Mitte des Ventilkörpers ab und stimmt mit dem Standardventil überein.
Vollständige Jacke: Decken Sie den Ventilkörper und den Flansch ab und müssen die Flanschgröße für die Jacke erhöhen.
Verbindung: Flanschverbindung (Standard- oder Vergrößerter Flansch), Klemmentyp.

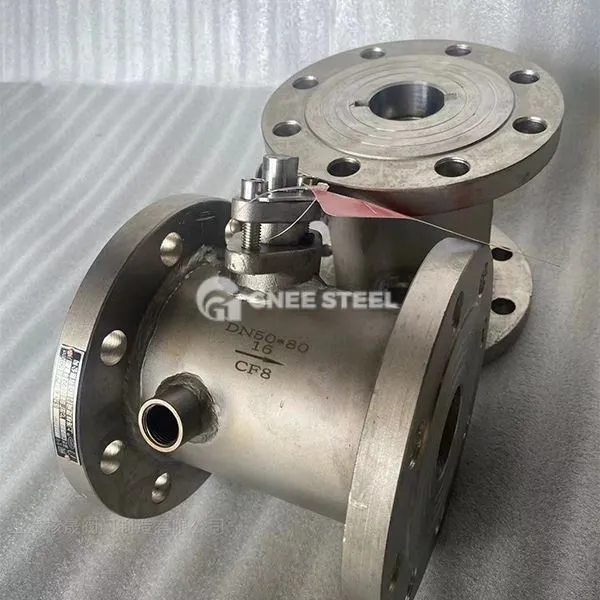

Gaune Mantel -Ballventil

Funktionen und Vorteile

Genauige Temperaturregelung: Die Jackschicht hält die Temperatur des Mediums durch Zirkulierung des thermischen Mediums und verhindert Kristallisation oder Verfestigung.
Zuverlässige Versiegelung: PTFE -Versiegelungsring oder Metallhartversiegelung, um Null -Leckage, breiter Temperaturwiderstandsbereich (-196 bis 550 Grad) zu erreichen.
Anti-Korrosion und Verschleiß resistant: Edelstahlklappenkörper und Carbidbeschichtung, um sich an korrosive, partikelhaltige Medien anzupassen.
Kompaktstruktur: Das vollständige Jackendesign ist klein und leicht an Gewicht, einfach zu installieren und zu warten.
Bequemer Betrieb: 90 -Grad -Rotationsöffnung und Schließung, niedriger Drehmomentantrieb, Unterstützung für die schnelle Einstellung.

Anwendungen

Petrochemische: Vermittlung schwerer Öl-, Asphalt-, Harz- und anderer Medien mit hoher Viskosität.
Lebensmittel und Arzneimittel: Konstante Temperaturkontrolle von Sirup, Fett, Arzneimittelrohstoffe usw.
Metallurgische Energie: Hochtemperaturdampfpipeline, Kohlestaub und Aschebehandlung.
Umweltschutz und Gemeinde: Abwasserbehandlung mit kristallinen Partikeln, Heiznetzwerk.

Produktbeschreibung

Warum wählen Sie ein Mantelventil
Mittelanpassungsfähigkeit: Die einzige Art von Ventil, die gleichzeitig das Problem des Transports von hochviskosen, leicht kristallisierten und temperaturempfindlichen Medien lösen kann.
Sicherheit: Manteldesign, um das Risiko einer Verstopfung oder Leckage aufgrund von Temperaturänderungen im Medium zu vermeiden.
Wirtschaft: Reduziert den Bedarf an Rohrleitungen und senkt den Energieverbrauch und die Wartungskosten.
Langes Leben: Selbstverpackte Flussweg und Verschleiß-resistente Siegelstruktur erweitern die Lebensdauer erheblich.
