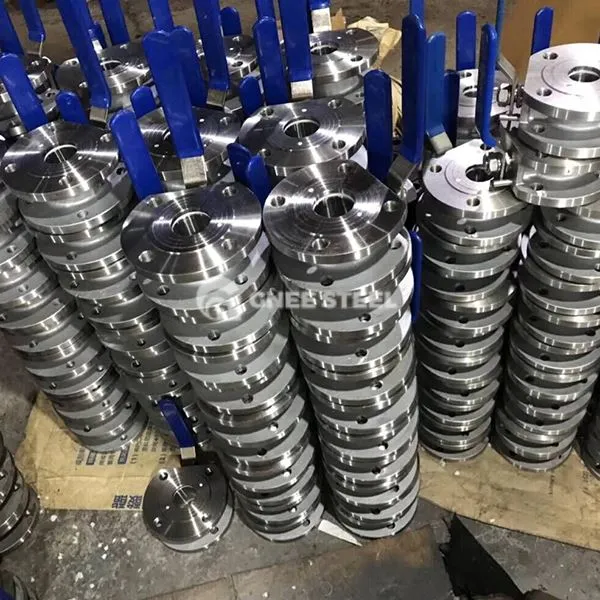

Wafer -Ballventil

Das Wafer -Kugelventil ist eine Art von Ventil, das sich öffnet und schließt, indem die Kugel zwischen den Rohrflanschen mithilfe des Wafer -Typ -Anschlusss ohne zusätzliche Schrauben, kompakte Struktur und bequeme Installation fixiert wird. Der Kugelkanal ist vollständig geöffnet, wenn er mit der Pipeline ausgerichtet ist, und der Mediumfluss ist nach dem Drehen von 90 Grad vollständig blockiert, was für Flüssigkeitsregelszenarien geeignet ist.

Struktur

• Ventilkörper und Motorhaube: Die Hauptstruktur, die Verwendung von Klemmdesign (zwei fixierte Klemmstücke aus Flansch) besteht hauptsächlich aus Kohlenstoffstahl oder Edelstahl.
• Kugel: Die Kernöffnungs- und Schließteile, spiegelpolierte Oberfläche, die Kanalform einschließlich voller Durchmesser (rechteckig), V-förmig oder reduziert (O-förmig), um unterschiedliche Strömungsanforderungen zu erfüllen.
• Ventilsitz und Dichtungsring:
• Metalldichtung: Geeignet für hohe Temperatur- und Hochdruckumgebung (z. B. Carbid -Overlay -Schweißen).
• Nicht-metallische Siegel: häufig verwendete Polytetrafluorethylen (PTFE) oder elastomere Materialien, um keine Leckage zu erreichen.
• STEM: Anti-Blout-Strukturdesign, Antriebskugel um 90 Grad Rotation, Packdicht, um die langfristige Zuverlässigkeit zu verbessern.
• Aktuator: Unterstützt manuell, pneumatischer oder elektrischer Betrieb, und einige Modelle sind mit Antistatikfedern ausgestattet, um statische Elektrizität zu exportieren.

Spezifikationen

Nenner Durchmesser: DN 15- DN600 (große Kalibermodelle bis zu DN1200).
Druckstufe: Klasse 150- class900, einige Hochdruckmodelle unterstützen 42mpa.
Anschluss: Klemmflansch (ohne Bolzen), Gewinde oder geschweißtes, dünnes Design spart den Installationsraum.



GNEE -Wafer -Ballventil



Funktionen und Vorteile

• Kompaktstruktur: Klemmverbindung und Dünnventilkörperdesign, kleines Größe und geringes Gewicht, geeignet für räumlich eingeschränkte Szenen.
• Kleiner Flüssigkeitswiderstand: Der Ausbau des Durchmessers des Durchmessers liegt in der Nähe des geraden Rohrabschnitts. Der Energieeinsparungseffekt ist bemerkenswert.
• Ausgezeichnete Versiegelungsleistung: PTFE -Versiegelungsring oder Metallhartversiegelung kann mit zunehmender Mediendruck und Verbesserung der Versiegelungskapazität erfolgen.
• Bequemer Betrieb: 90-Grad-Rotationsöffnung und Schließung, niedriges Drehmoment, Unterstützung für schnelle Grenzwerte oder Einstellung des Durchflusses.
• Langes Leben und Sicherheit: Antistatisches Design, selbstlubrizierende Stammverpackung und feuerresistente Struktur unter extremen Bedingungen erhalten weiterhin die Versiegelung.

Anwendungen

• Petrochemisch: Rohöl-, Erdgas-, Säure- und Alkali -Medientransport.
• Energie und Leistung: Dampf, Hochtemperatur -Wassersystemkontrolle, Kraftwerk zirkulierende Wasserbehandlung.
• Metallurgie- und Umweltschutz: Hochkorrosives Abwasser, Aufschlämmungsleitungen, die Partikel enthalten.
• Leichte Industrie und Lebensmittel: Zellstoff, Faserflüssigkeit und Medienkontrolle von Lebensmitteln.

• Anpassungsfähigkeit der Installation: Die Verbindung des Wafertyps vereinfacht den Installationsprozess und senkt die Kosten für die Änderung der Pipeline.
• Wirtschaftlich und effizient: Design mit geringer Durchflussfestigkeit zur Reduzierung des Energieverbrauchs, Wartungskosten niedriger als das Güter- oder Globusventil.
• Medienkompatibilität: Durch das Material (z. B. Edelstahl, Kunststoffauskleidung) und Dichtungsform (Metall / nicht-metallisch) entsprechen den unterschiedlichen korrosiven Temperaturen und dem Partikelgehalt der Medien.
• Zuverlässigkeit: Explosionssichere, feuerfeste und antistatische Eigenschaften, um die Sicherheitsstandards von Hochrisikoumgebungen zu erfüllen.
