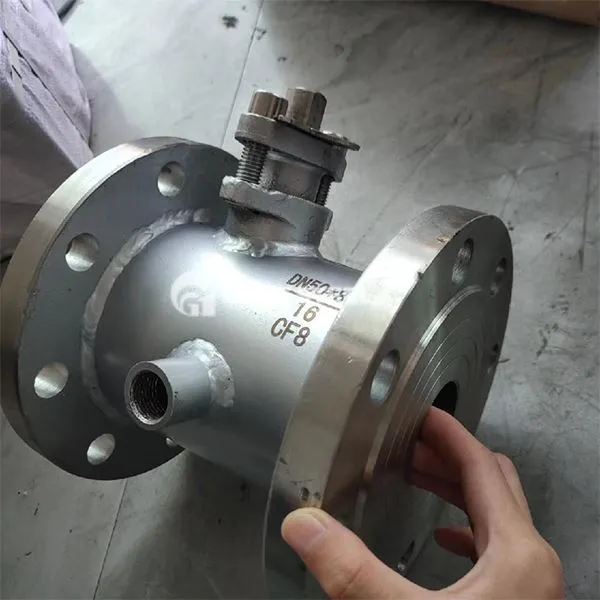

Reduziertes Bohrungskugelventil

Das reduzierte Portballventil ist ein Kugelventil mit einem internen Kanaldurchmesser, der kleiner als der Durchmesser des Verbindungsrohrs ist. Es reduziert das Volumen, reduziert die Kosten und erhöht die Durchflussrate, indem der Durchflusskanal reduziert wird, während die Eigenschaften des schnellen Öffnens und Schließens des Ballventils beibehalten.
Die Einlassbreite des Durchflusskanals stimmt mit dem Nominaldurchmesser der Rohrleitung überein, der tatsächliche Durchmesser ist jedoch verringert (z. B. der Durchmesser des Durchflusskanals eines DN50 reduzierten Portballventils beträgt etwa 38 mm, was der DN40 -Spezifikation entspricht).
‌CORE STRUKTUR ‌

‌Ball- und Flusskanal‌: Einen Konstruktion mit reduziertem Durchmesser einführen, um einen "Kontraktionsexpansions" -Flow-Zustand zu bilden und den Flusswiderstand des Mediums zu verringern; ‌Sealing -Komponente ‌: Das Ventilsitzmaterial ist meist PTFE- oder Metall -Hartversiegelung, um unter hohen Druckbedingungen keine Leckage zu gewährleisten. ‌Connection -Methode: Stützen Sie Flansch, Gewinde oder Schweißen (z. B. reduziertes Schweißkugelventil), angepasst an verschiedene Pipeline -Anforderungen.

Vorteile
‌Ökonomisch und kompakt‌

Der reduzierte Durchflusskanal reduziert den Materialverbrauch und die Herstellungskosten, und das Volumen ist kleiner, was für platzbeschränkte Szenarien geeignet ist.
Im Vergleich zu Vollkugelventilen werden die Kosten unter dem gleichen Nominaldurchmesser um etwa 30% gesenkt. ‌High-Pressure-Dichtungsleistung ‌

Das Design des reduzierten Durchmessers reduziert den Druck der Druckanlage des Mediums auf der Kugel und verbessert die Versiegelungszuverlässigkeit unter hohem Druck (z. B. Klasse 300).
Das Metall -Hardsiegel kann hoher Temperatur von 450 Grad und korrosiven Medien standhalten.
‌Funktionale Skalierbarkeit ‌

‌Insulation Type ‌Leak-bestehendes Design‌: Die Durchflussrate wird durch Abfangen angepasst, um den Bedarf an Laboratorien, kleinen Geräten usw. mit niedrigem Fluss zu erfüllen.



Reduziertes Bohrungskugelventil



Anwendungen
Niederdruck -Verlustflussregelung ‌
Gilt für Szenarien, in denen der Durchflussbedarf niedriger ist als die Konstruktionskapazität der Pipeline (z. B. Kühlzirkulationssysteme, Reagenzien -Abgabe -Pipelines), wobei Ressourcenabfälle vermieden werden.
‌High Pressure und harte Medienumgebung ‌

Hochdruckhydrauliksysteme, Dampfpipelines und andere Szenarien, die eine hohe Versiegelung erfordern, um das Risiko einer Leckage zu verringern;
Schneiden Sie Partikel und Medien mit hoher Viskosität (wie Abwasser, Zellstoff) ab, um zu verhindern, dass der Körper des Ventils verstopft oder Verschleiß ist.
‌Space-begrenzte Szenarien‌

Bei kompakten Geräten oder dichten Pipeline -Layouts wird das Volumen für die einfache Installation verringert.
