Ultra-niedrige Temperaturkugelventil Beschreibung
Ultra-niedrige Temperaturkugelventile sind für extrem niedrige Temperaturumgebungen ausgelegt (normalerweise weniger als oder gleich -100 Grad und so niedrig wie -196 Grad). Sie werden verwendet, um das Öffnen, Abschluss und Regulierung von Niedertemperaturmedien wie Flüssiggas (LNG), flüssigem Sauerstoff und flüssigem Wasserstoff zu kontrollieren. Sie haben die Eigenschaften einer hohen Versiegelung, Resistenz gegen spröde Risse mit niedriger Temperatur und Resistenz gegen mittlere Vergasung und Ausdehnung. Zu den Kernmerkmalen gehören:
Ultra-Temperaturwiderstand:
Bidirektionale Versiegelungsstruktur:
Anti-Valve-Hohlraumdruckerhöhung Design
Struktur und Klassifizierung
Ventilkörper- und Verbindungsmethode
Ventilkörpermaterial: LCB, LCC, CF8 und andere Tenperaturstahl- oder Aluminiumlegierung. Einige Modelle verwenden eine lange Nackenstruktur (Halslänge größer oder gleich 250 mm), um das Risiko einer Kaltübertragung und dem Einfrieren zu verringern.
Verbindungsform: Flansch (ASME B16.5), Schweißen (ASME B16.25) oder Gewindeverbindung, geeignet für verflüssige Gaslagertanks, Tankwagen und Pipeline -Systeme.
Kugel- und Versiegeltyp
Schwimmender Ballentyp: Der mittelgroße Druck drückt die Kugel auf den stromabwärts gelegenen Ventilsitz, der für mittelgroße und niedrige Druckszenen geeignet ist. Das Ventilhöhlendruckreliefloch ist mit dem stromaufwärtigen Anstieg verbunden, um den Druckerhöhung zu verhindern.
Fixierkugeltyp: Bidirektionale Versiegelungsstruktur, die vorgelagerten und stromabwärts gelegenen Ventilsitze, die eine einzelne/doppelte Kolbeneffektversiegelung anwenden, geeignet für Hochdruckdifferenz (Klasse 2500) Arbeitsbedingungen.
Versiegelungsmaterial: Metall-Hartdichtung (Legierungsverkleidung auf Kobaltbasis) oder spezielle Fluororubber/PTFE, sowohl mit niedriger Temperaturelastizität als auch mit Verschleißfestigkeit.
Antrieb und Betrieb
Manuell, Wurmgetriebe, Pneumatik- oder Elektroantrieb, der Ventilstiel wird kryogen behandelt und verlängert, um einen einfachen Betrieb und die Isolationsinstallation zu erhalten.
Ultra-niedrige Temperatur-Kugelventilspezifikation
|
Druckbewertung
|
PN1.6MPA - PN45MPA (Class150lB bis Class1500LB)
|
|
Ventilgrößen
|
Dn 15- dn1200 / (1 / 2-48 ")
|
|
Anschlussformat
|
Flanschart, Schweißtyp, Faden
|
|
Ventilmaterial
|
A182, A350, A351, A352, LC1, LC2, LC3, LCB, LCC, LF2, LF3, LF5, LF9, CF3, CF3M, CF8, CF8M, F304, F304L, F316, F316L usw. usw. usw.
|
|
Arbeitstemperatur
|
-46 Grad, -101 Grad, -196 Grad, -253 Grad
|
|
Fahrmodus
|
Handbuch, Getriebegetriebe, elektrisch
|
|
Design- und Fertigungsstandards
|
GB, JIS, ANSI, DIN, BS, EN usw.
|
|
Geeignetes Medium
|
flüssiges Kohlendioxid, flüssiges Sauerstoff, flüssiges Argon, flüssiges Stickstoff, flüssiges Helium, flüssiges Wasserstoff, flüssiges Erdgas, flüssiges Ammoniak, flüssiges Chlor, Flüssiggas, flüssiges Propan, Ethylen, Propylen, Methan, Methanol, Ethan, Gas, flüssiges Nitrousoxid und andere Medien mit niedrigen Temperaturen.
|

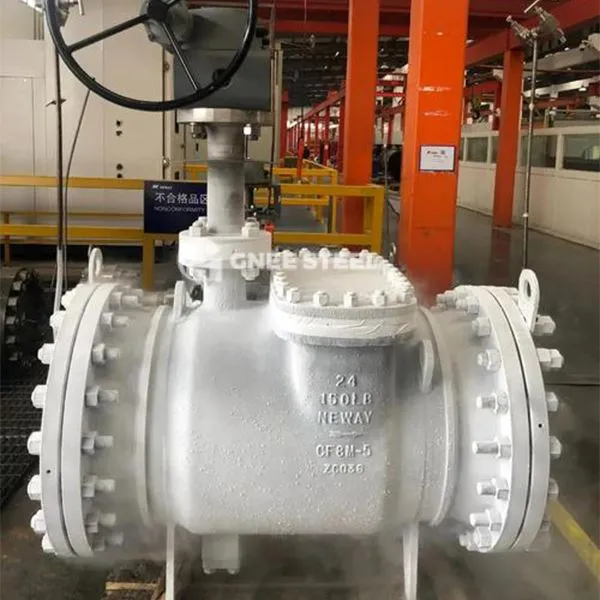

Ultra-niedriger Temperaturballventil
Schlüsselmaterialien und Verarbeitungstechnologie
Kryogene Behandlung : Metallteile (Ventilkörper, Ventilstamm, Frühling) müssen vor dem Abschluss zweimal kryogen behandelt werden, um die innere Spannung zu beseitigen und die Materialkristallstruktur zu stabilisieren.
Versiegelungskomponenten : Die Feder U-Ring besteht aus niedrig temperaturbeständigen Polymermaterialien (wie 3 m, Daikin) und Edelstahl-Anti-Korrosionsfedern, um die Vorbereitung und Versiegelung unter Nulldruck zu gewährleisten.
Anwendungsbereiche
Energy Field : LNG -Empfangsstation, Speicher- und Transportsystem (Flüssiggas) .
Chemikalie und Luft- und Raumfahrt: Flüssiger Sauerstoff, Flüssigstickstofftransport, Raketentreibstoff -Füllsystem .
Industriegas: Produktion und Verpackung von Ethylen, flüssigem Ammoniak und flüssigem Propan
