Produktbeschreibung

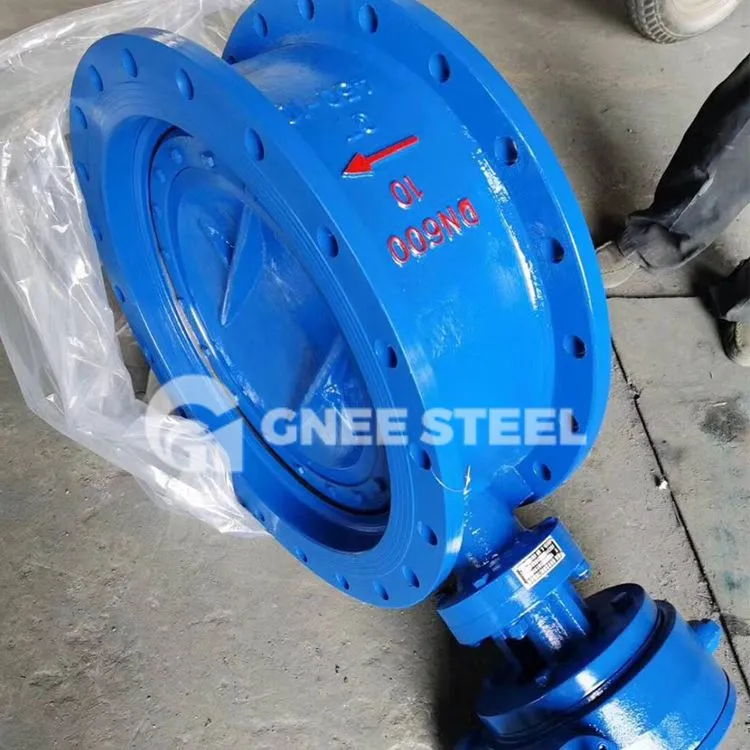

Die Absperrklappe aus Kohlenstoffstahl, auch Klappenventil genannt, ist eine einfache Struktur des Regelventils und kann für die Medienumschaltung in Niederdruckleitungen verwendet werden. Die Steuerung der Absperrklappe bezieht sich auf das Schließelement (Ventilklappe oder Absperrklappe) für die Scheibe , rotierend um die Ventilachse, um das Öffnen und Schließen eines Ventils zu bewirken.
| Größen | 2" bis 12" und 14" bis 24" |
| Temperaturbereich | -20 Grad - 150 Grad |
| Dichtungsprüfdruck | 1,1 MPa – Wasser 0,3 MPa-Gas |
| Nenndurchmesser | 50-900mm |
| Hauptteilematerial | KÖRPER: WCB; SCHEIBE: WCB+PFA; STAMM: ASTM1045; SITZ: PTFE |
Datum der Stahlventile
| STANDARDPRODUKTIONSPROGRAMM | |||
| ANSI-Klasse 150 | ANSI-Klasse 300 | ANSI-Klasse 600 | |
| BEWERTUNG – PSI | 285 | 740 | 1440 |
| BEWERTUNG – BAR | 20 | 50 | 100 |
| GRÖSSE – ZOLL | 2-60 | 2-48 | 2-24 |
| GRÖSSE – MM | 50-1500 | 50-1200 | 50-600 |
| TESTEN | API 598 | ||
| FACT TO FACE SPEZIFIKATIONEN | ANSI B16.10 / API 609 / MSS-SP-68 / ISO 5752 | ||
| SPEZIFIKATIONEN DES ENDFLANSCHES | ASME B16.5: Klasse 150, 300, 600 JIS B2210: 10K, 16K, 20K DIN ISO PN10, PN16, PN25, PN40 |
||
| VERBINDUNG | Wafer, gemufft, doppelt geflanscht | ||
| STELLANTRIEB – MANUELL | Hebelgriff, Schneckengetriebeantrieb | ||
| STELLANTRIEB – AUTOMATISCH | Elektromotor, pneumatisch doppeltwirkend, Pneumatische Federrückstellung |
||
| HAUPTMATERIALIEN | |||
| . | ANSI-Klasse 150 | ANSI-Klasse 300 | ANSI-Klasse 600 |
| KÖRPER | Kohlenstoffstahl (A216-WCB) 316 SS (A351-CF8M) |
||
| RABATT | 316SS (A351-CF8M) | ||
| STENGEL | 17 / 4PH (A564-630) | ||
| SITZ | PTFE, RTFE, 316 SS, Inconel, PTFE + 316 SS, RTFE + 316 SS | ||
| Wellenlager | 316 SS + RTFE imprägniert, 316 SS + Graphit imprägniert | ||
| PACKUNGSDICHTUNG | PTFE, Graphit | ||
| SITZMATERIALIEN und BEWERTUNG | |||
| PTFE | Klasse VI, blasendicht | ||
| RTFE | Klasse VI, blasendicht | ||
| 316 SS | Klasse V | ||
| INCONEL | Klasse V | ||
| PTFE + 316 SS | Blasendicht der Klasse VI, Klasse V mit bevorzugter Strömung nach dem Brand |
||
| RTFE + 316 SS | Blasendicht der Klasse VI, Klasse V mit bevorzugter Strömung nach dem Brand |
||
