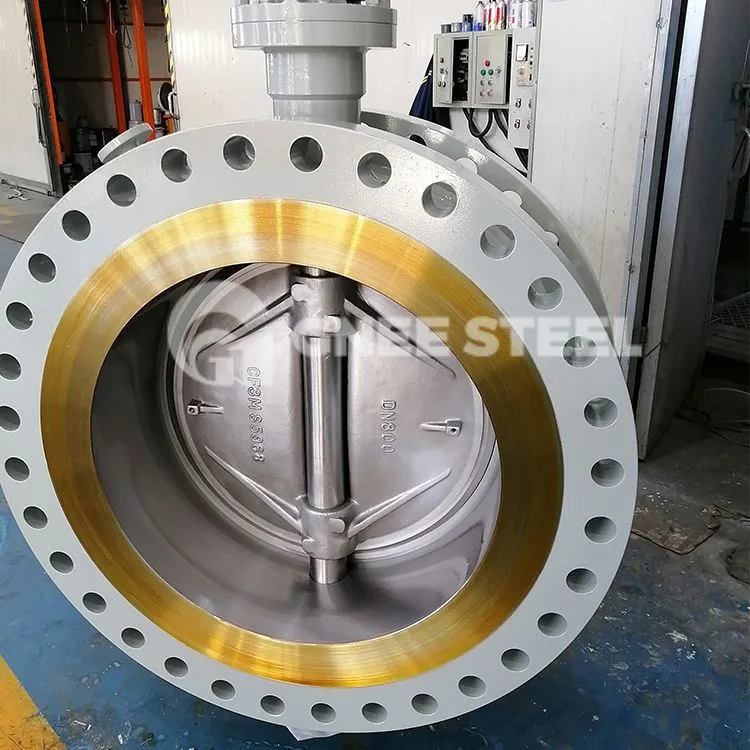

Exzentrische Absperrklappe

Installationsanweisungen und Vorsichtsmaßnahmen für exzentrische Absperrklappen

Vor dem Einbau eines exzentrischen Absperrventils sollte auf die Dichtungsrichtung geachtet werden. Normalerweise ist man daran gewöhnt, Ventile entsprechend der Fließrichtung des Mediums in Vor- und Rücklaufleitungen einzubauen. Der Einbau von Ventilen in die falsche Richtung kann zu einer schlechten Dichtungsleistung führen und dadurch die Wartung oder Handhabung des Rohrleitungsnetzes und der Ausrüstung beeinträchtigen.

• Einbaurichtung für exzentrische Absperrklappen

Auf dem Ventilkörper der Absperrklappe ist im Allgemeinen eine Richtung für die Dichtungsrichtung angegeben. Bei einer Zweiwege-Absperrklappe zeigt der Pfeil auf dem Ventilkörper die Hauptdichtungsrichtung an. Es ist verständlich, dass der Pfeil zum Auslassende zeigt. Das bedeutet, dass bei regelmäßiger Wartung sowohl die Pfeile der Zulauf- als auch der Rücklaufabsperrklappe zum Auslassende zeigen sollten. Dadurch wird sichergestellt, dass die Absperrklappe auf einer Seite dem Druck des Mediums ausgesetzt ist, was ihre Dichtungsleistung verbessert.

• Einbaurichtung der Ventilwelle

Alle Absperrklappen sollten idealerweise in vertikale Rohrleitungen eingebaut werden. Bei horizontalem Einbau sollte die Klappenwelle nicht vertikal, sondern horizontal sein. Wenn ein horizontaler Einbau nicht möglich ist, kann die Klappenwelle in einer geneigten Position eingebaut werden, der Winkel sollte jedoch 45 Grad nicht überschreiten. Dadurch wird sichergestellt, dass sich während des Einbaus nur minimale Ablagerungen von flüssigen Feststoffen im Ventil ablagern.
